Более существенно различие между микроЭВМ и микроконтроллерами . Термин микроконтроллер использован для обозначения устройства, в котором микропроцессор вместе с небольшим по объему ЗУ и другими необходимыми элементами используют для специализированного управления процессом или аппаратом. В такой ситуации микропроцессор да несколько подходящих микросхем плюс ПЗУ могут с успехом заменить сложную комбинационную схему, состоящую из логических элементов, триггеров, аналого-цифровых и цифро-аналоговых преобразователей; это надо иметь ввиду, как только вы включаетесь в крупный технический проект.

Для такого рода приложений разработаны специализированные МП, характеризующиеся тем, что такие узлы, как тактовые генераторы, схемы ввода-вывода и некоторые другие, обычно собираемые с использованием дополнительных микросхем, реализованы на том же кристалле, что и собственно микропроцессор за счет вычислительной мощности и большого адресного пространства, которые характеризуют МП, предназначенные для построения микроЭВМ, ориентированных на вычислительные задачи.

В этой главе мы опишем архитектуру и программирование микроЭВМ, а также их сопряжение с внешними устройствами на примерах полезных и простых способов подключения внешних устройств к IBM PC/XT. Здесь мы ссылаемся на стандартную PC-магистраль и ее модификации, такие как магистраль PC/AT и совместимых с ней ЭВМ, а также младших моделей линии PS/2. Большинство изложенных в настоящей главе идей будет перенесено в следующую главу, где мы углубимся в обстоятельное обсуждение по поводу проектирования и конструирования схем и целых систем на основе МП, а для примеров будем использовать МП «Motorola 68008» из серии 68000, которая совместно с серией Intel 8086 господствует в малых ЭВМ. Говоря о микроЭВМ в целом, надо отметить, что проектирование собственно ЭВМ, включая ОЗУ, внешние запоминающие устройства, устройства ввода-вывода, а также системное программирование и разработка сервисных программ являются предметом заботы изготовителя, а также его коллег, производящих комплектующие аппаратные и программные средства. Пользователю надо только позаботиться о специализированных интерфейсах и программировании своих прикладных задач. Напротив, в специализированных МП-системах выбор типа ЗУ, схемных и программных решений, вообще говоря, должен быть сделан проектировщиком. Изготовители микроЭВМ, как правило, принимают на себя вопросы разработки системного и сервисного программного обеспечения, как части вычислительной системы в целом (часто-совместно с внешними устройствами), тогда как изготовители МП-комплектов и интегральных микросхем сосредоточены на вопросах проектирования и сбыта как собственно МП, так и вспомогательных микросхем. В настоящей главе мы рассмотрим архитектуру и программирование микроЭВМ и сосредоточимся на подробностях внутренних связей и сопряжений с внешними устройствами.

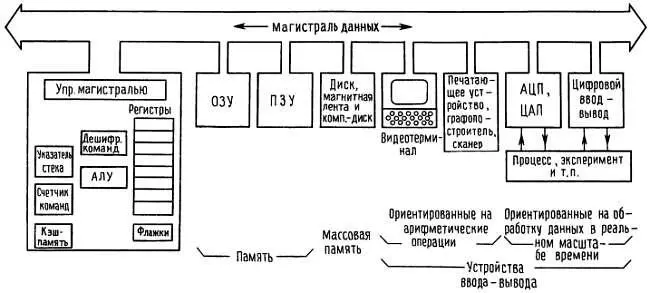

Рисунок 10.1 представляет типовую обобщенную схему большинства микроЭВМ. Рассмотрим эту схему.

Рис. 10.1. Блок-схема компьютера.

Центральный процессор.Центральный процессор — это сердце ЭВМ. Компьютеры выполняют вычисления в центральном процессоре над порциями данных, организованных как машинные слова . Размер слова может составлять от 4 до 32 бит и более, наиболее популярные современные микроЭВМ имеют 16-битовое слово. Восемь бит составляют байт , а половину байта-четыре бита-иногда называют «нибл». Часть ЦП, называемая дешифратором команд , интерпретирует последовательные команды, выбираемые из памяти, выясняя тем самым, что надлежит делать процессору в каждом случае. В состав ЦП входит арифметическое устройство , которое может выполнять такие операции, как сложение, нахождение дополнения, сдвиг, пересылку и некоторые другие над числами, находящимися в регистрах , а в некоторых случаях и в памяти. Программный счетчик постоянно отслеживает ход выполнения программы. Обычно значение программного счетчика инкрементируется после выполнения очередной команды, но оно может получить другое значение в результате выполнения команд безусловного перехода или ветвления — условного перехода. Управляющие линии магистрали обеспечивают сопряжение с памятью и устройствами ввода-вывода. Большинство компьютеров (и чем дальше - тем больше) имеют также регистр указателя стека и несколько флажков (переноса, нуля, знака), проверяемых при выполнении условных переходов. В состав многих высокопроизводительных процессов входит также сверхоперативная память (кэш-память), которая для ускорения доступа содержит величины, незадолго до этого извлеченные из памяти.

Значительная активность наблюдается в области экспериментов с параллельными процессами, где вы соединяете между собой много ЦП с целью достижения потрясающей вычислительной мощности. Со временем в области высокопроизводительной обработки такая тенденция может стать определяющей. В наше же время, однако, стандарт архитектуры микро-ЭВМ представлен однопроцессорными ЭВМ, которые выполняют команды последовательно.

Память.Все компьютеры имеют некоторый объем быстрой памяти с произвольным доступом, такую память, бывало, называли «сердцем» компьютера, поскольку запоминали и сохраняли данные малюсенькие магнитные сердечники - по одному на каждый запоминаемый бит. В большой микроЭВМ объем ОЗУ может достигать 10 Мбайт и более, хотя типичным значением является 1 Мбайт, а в микроконтроллерах объем ОЗУ может составлять всего 16 Кбайт. (Когда память измеряют в единицах К, это означает не 1000 байт, а 1024 или 210 байт; таким образом, 16 Кбайт на самом деле составляют 16 384 байт. Для обозначения 1000 мы употребляем строчную букву к.) Для того чтобы записать в такую память какой-либо код или считать его, обычно требуется около 100 не. Память с произвольным доступом почти всегда «разрушаема», это означает, что, когда электропитание отключается, информация улетучится (возможно, эту характеристику следовало бы назвать «забывчивостью»). Поэтому все компьютеры в своем составе имеют и неразрушаемую память, обычно доступную только для чтения (ПЗУ) и предназначенную для того, чтобы «завести» [2] Многие читатели, имеющие дело с персональными компьютерами, наверняка слышали слово boot -сектор (сектор начальной загрузки). Для того чтобы дать понять читателю, какие образы возникали у отцов — основателей персональных компьютеров, отметим, что среди множества значений слова boot есть и такое как «ударить сапогом», а термин bootstrap фигурирует в выражении, которое переводится как «поднять самого себя за шнурки ботинок». — Прим. перев . машину, находящуюся до включения питания в состоянии полной амнезии.
