Широко известная читателю по предыдущим изданиям монография известных американских специалистов посвящена быстро развивающимся областям электроники. В ней приведены наиболее интересные технические решения, а также анализируются ошибки разработчиков аппаратуры: внимание читателя сосредоточивается на тонких аспектах проектирования и применения электронных схем. На русском языке издается в трех томах.
Том 2 содержит сведения о прецизионных схемах и малошумящей аппаратуре, о цифровых схемах, о преобразователях информации, мини- и микроЭВМ и микропроцессорах.
Для специалистов в области электроники, автоматики, вычислительной техники, а также студентов соответствующих специальностей вузов и техникумов.
Искусство схемотехники. Том 2 [Изд.4-е] - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Фортран или Си . Несколько слов по поводу языка машинных кодов и языка ассемблера. Как уже упоминалось выше, ЦП компьютера предназначен для интерпретации определенных машинных слов в качестве команд и выполнения соответствующих программных процедур. Такой машинный язык состоит из набора двоичных команд, каждая из которых занимает один или несколько байт. Например, команда инкрементирования (увеличения на единицу) содержимого регистра ЦП будет однобайтовой, в то время как загрузка в регистр содержимого памяти обычно требует как минимум двух байт, причем это число может быть увеличено до пяти (при этом первый будет определять собственно команду и регистр, а четыре будут необходимы для указания произвольной ячейки памяти для большой машины). Печальной реальностью нашей действительности является то, что разные компьютеры имеют отличающиеся машинные языки и здесь нет совершенно никакой стандартизации.
Программирование непосредственно в машинных кодах является исключительно тоскливым занятием, так как приходится иметь дело с колонками двоичных чисел, каждый бит которых существенен. Поэтому вы неизбежно должны использовать программу, называемую ассемблером ; она позволяет писать программы, используя легко запоминаемые мнемонические обозначения команд и символьные имена, которые вы можете придумывать сами для ячеек ОЗУ и переменных. Программа на языке ассемблера на самом деле не более, чем набор похожих на шифр строк, содержащих буквы и числа; ее следует передать «в руки» программы, называемой ассемблер , для того чтобы получить в результате законченную программу в машинном объектном коде , которую компьютер может выполнить [3] Точнее говоря, выполнить после дальнейшей обработки полученного объектного кода программой-редактором связей. Непосредственно исполнять объектный код компьютер не может. — Прим. перев .
. Каждая строка ассемблерного кода превращается в несколько байт машинного кода (1–6 байт для МП Intel 8086). Непосредственно выполнять команды на языке ассемблера компьютер не в состоянии.
Для того чтобы конкретизировать высказанные соображения, рассмотрим наше подмножество команд языка ассемблера МП Intel 8086/8 и выполним несколько примеров.

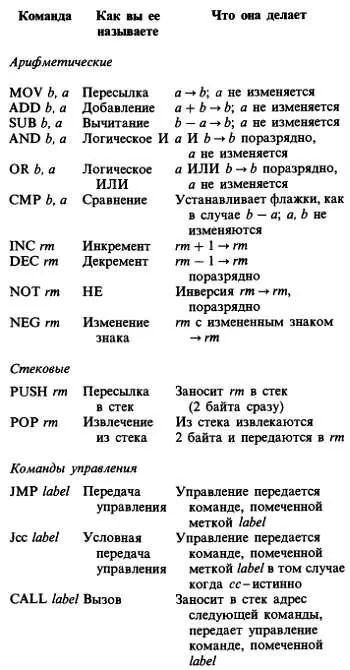

Intel 8086 — это 16-разрядный процессор с богатым и несколько своеобразным набором команд, сложность которого отчасти обусловлена стремлением разработчиков сохранить совместимость с 8-разрядным МП Intel 8080 ранней модели. Более поздние разработки, такие как МП Intel 80286 и 80386, все еще поддерживают полный набор команд МП Intel 8086. Вооружившись подходящим мачете, выберемся из джунглей полного набора команд, сохранив лишь нужные нам сейчас 10 арифметических команд и 11 прочих. Вот они:

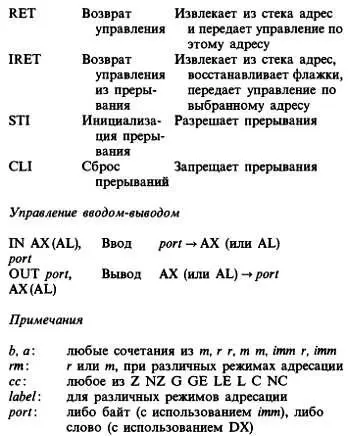

Краткий обзор.Некоторые пояснения: первые шесть арифметических команд работают с парами чисел (2-х операндные команды), которые мы обозначим как Ь, а и которые могут представлять собой любую из пяти пар, указанных в примечании; при этом m означает содержимое ячейки памяти, r означает содержимое регистра ЦП (их 8), a imm — непосредственный аргумент, который представляет собой число, располагаемое в следующих за командой от 1 до 4 байт памяти. Таким образом, например, команды:
MOVcount,CX
ADDsmall,02H
ANDAX,007FH
имеют аргументы типов m, r, m, imm, r, imm соответственно. Первая копирует содержимое регистра СХ в ячейку памяти, именуемую count; вторая прибавляет 2 к содержимому другой ячейки памяти, именуемой small ; третья обнуляет 9 старших разрядов 16-разрядного регистра АХ, сохраняя при этом 7 младших разрядов неизменными (так называемая операция маскирования). Отметим принятое фирмой Intel соглашение о порядке аргументов: первый аргумент замещается вторым или модифицируется на основе значения второго аргумента. (В следующей главе мы увидим, что Motorola предписывает другой порядок действий).
Последние четыре арифметические операции имеют только один операнд, который может быть содержимым либо регистра, либо ячейки памяти. Вот два примера:
INCcount
NEGAL
Первая команда прибавляет 1 к ячейке памяти, именуемой count, а вторая изменяет знак содержимого регистра AL.

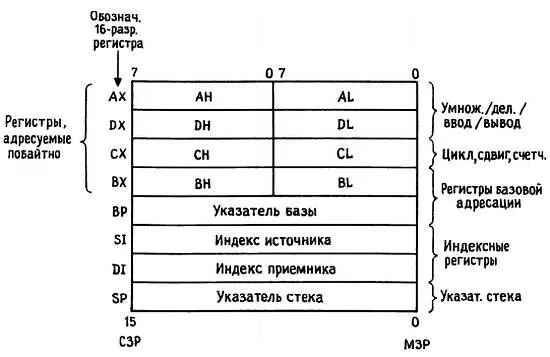

Лирическое отступление: адресация.Прежде, чем продолжить, несколько слов по поводу адресации регистров и памяти. Процессор Intel 8086 предлагает использовать 8 его регистров общего назначения, однако после изучения рис. 10.2 вы придете к заключению о том, что большинство этих регистров используются специфически.

Рис. 10.2. Регистры общего назначения МП 8086.
Четыре из них (A-D) могут быть использованы как в виде единых 16-разрядных регистров (АХ, где X означает extended — расширенный), так и в виде пар байтовых регистров [АН, AL, соответственно Η означает старший ( high ) байт регистра АХ, a AL- младший ( low ) байт]. Регистры ВХ и ВР, так же как и SI, DI, могут содержать адреса и предназначены для использования при адресации (см. ниже). Специальные циклические команды (которые мы исключили из нашего краткого перечня) используют регистр С, а команды умножения/деления и ввода-вывода используют регистры А и D.
Данные, используемые в командах, могут представлять собой константу, величину, содержащуюся в регистре или величину, содержащуюся в памяти. Константы вы указываете, просто записывая их, а регистры - по именам, так, как было показано выше. Для адресации памяти МП Intel 8086 обеспечивает 6 режимов адресации, три из которых пояснены схемами на рис. 10.3.
Рис. 10.3. Некоторые способы адресации.
Вы можете прямо указать имя переменной, в этом случае ее адрес при ассемблировании будет определяться парой байтов, следующих сразу же за командой; вы можете занести адрес переменной в один из регистров, используемых для адресации (ВХ, ВР, SI или DI), а затем выполнить команду, в которой предусмотрена косвенная адресация через соответствующий регистр; можно модифицировать последний режим адресации и получать адрес переменной, прибавляя константу смещения к содержимому регистра, используемого для адресации. Косвенный режим быстрее (в предположении, что адрес уже загружен в соответствующий регистр) и является гораздо более приемлемым, если вы хотите выполнять некоторые операции над множеством чисел (строкой или массивом).
