Вот несколько примеров адресации:

MOVcount,100Н (прямая, непосредственная)

MOV[ВХ],100Н (косвенная, непосредственная)

MOV[ВХ + 1000Н], (адресация по базе, регистр)

АХ

В двух последних командах предполагается, что мы уже загрузили адрес в ВХ. Последняя команда копирует содержимое АХ в ячейку памяти, смещенную на 4 К (1000-ричное) выше от ячейки, на которую указывает ВХ; ниже мы вкратце рассмотрим пример, иллюстрирующий, как можно использовать эту команду для копирования массива.

При адресации памяти для МП 8086 существует сложность другого рода, которую мы было «замели под ковер»: адрес, формируемый в любом из вышеуказанных режимов адресации, не является окончательным, действительным адресом, поскольку получаемый таким образом адрес имеет только 16 разрядов (и может адресовать только 64 Кбайт памяти). На самом деле то, что вычисляется по указанным выше правилам, называется смещением. Для того чтобы получить действительный, физический адрес, вы должны прибавить к смещению 20-разрядную базовую величину, получаемую сдвигом на 4 разряда влево содержимого 16-разрядного сегментного регистра (таких регистров имеется 4). Другими словами, МП 8086 позволяет вам обращаться к областям памяти по 64 Кбайт; положение этих «сегментов» внутри полного адресного пространства 1 Мбайт, что в свою очередь определяется содержимым сегментных регистров. Использование 16-разрядной адресации в МП 8086 по большому счету было большой ошибкой, унаследованной от ранних поколений.

Более современные МП (начиная с 80386, а также серии 68000) сделаны как надо во всех отношениях, с 32-разрядной адресацией. Для того чтобы не усложнять наши примеры, мы просто игнорируем сегменты вообще; на практике вы, конечно, должны будете о них побеспокоиться.

Обзор набора команд (продолжение).Рассмотрим теперь команды управления стеком PUSH и POP. Стек — это часть памяти, организованная специальным образом: когда вы заносите некоторое значение в стек (выполняя операцию push), это значение заносится в очередную доступную ячейку (вершину стека); а когда вы извлекаете значение из стека (выполняя операцию POP), оно выбирается из вершины стека, т. е. выбирается то, что было занесено в стек последним. Таким образом, стек — это последовательный набор данных, организованный по принципу: последним пришел-первым вышел. Вам, может быть, будет легче освоить это понятие, если вы представите себе монетную кассу водителя автобуса или стопку подносов в столовой.

Рис. 10.4 показывает, как работает стек. Стек располагается в обычном ОЗУ, а указатель стека (регистр SP) ЦП обеспечивает возможность доступа к той ячейке памяти, которая является «вершиной» в данный момент времени. Для МП 8086 стек состоит из 16-разрядных слов и по мере занесения в него данных «растет» вниз в ОЗУ. Содержимое регистра SP автоматически декрементируется на 2 перед каждой операцией PUSH и инкрементируется на 2 после каждой операции POP. Таким образом, например, 16-разрядное содержимое регистра АХ копируется в вершину стека командой PUSH АХ; SP указывает на последний занесенный байт. Команда POP выполняется в обратном порядке, как показано на рис. 10.4.

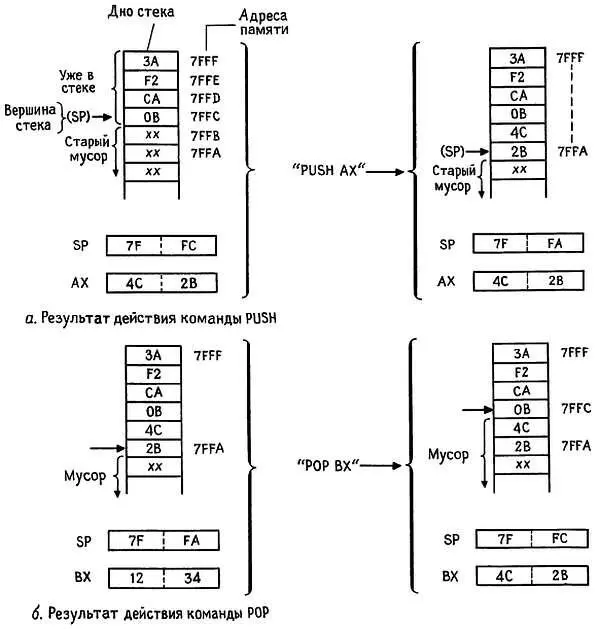

Рис. 10.4. Операции со стеком.

Мы увидим, что при реализации вызовов подпрограмм и прерываний стек играет ведущую роль. Команда JMPзаставляет ЦП отклониться от обычной процедуры последовательного выполнения команд, переходя к выполнению той команды, на которую совершается переход. Команда условного перехода (возможно 8 различных вариантов, обозначаемых обычно J cc ) проверяет регистр флагов [4] Кроме арифметических флагов регистр флагов содержит еще три дополнительных флага для управления некоторыми действиями ЦП: флаг направления ( DF ), флаг разрешения прерываний ( IF ), флаг трассировки ( ТF ). — Прим. перев . , который располагается в ЦП (биты разрядов этого регистра устанавливаются в соответствии с результатом выполнения самой последней арифметической операции), а затем либо выполняет переход (если условие истинно), либо выполняет следующую за командой условного перехода команду (если условие не истинно). Программа 10.1 показывает пример условного перехода.

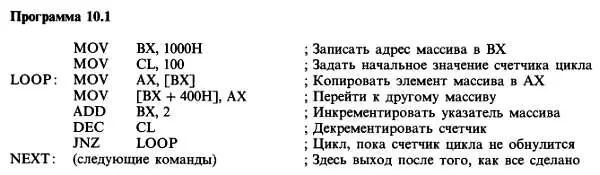

Она копирует 100 слов из массива, начинающегося с адреса 1000Н, в новый массив, начинающийся на 1 Кбайт (400Н), выше. Отметим явную загрузку указателя (в регистр ВХ, используемый для адресации) и счетчика цикла (в CL). Собственно массив слов должен быть пропущен через регистр (мы выбрали АХ), поскольку МП 8086 не поддерживает команды типа память-память (см. примечание к набору команд). В конце 100-го цикла CL = 0 и команда «перейти, если не нуль» (JNZ) более не выполняется. Этот пример будет работать [5] Для того чтобы этот пример работал, надо изменить идентификатор LOOP на какое-нибудь другое, не зарезервированное ассемблером выражение, например LOOP1 . — Прим. перев . , однако на практике вам, возможно, следует использовать более быстрые команды МП 8086-пересылки строк. Хорошим тоном в практическом программировании считается использование символьных имен для обозначения массивов и их размеров вместо соответствующих констант, таких как 400Н и 1000Н.

Оператор CALL является вызовом подпрограммы; он подобен каманде перехода, за исключением того, что адрес возврата (адрес команды, следующей за командой CALL) заносится в стек. В конце подпрограммы вы выполняете оператор RET, который извлекает из стека его содержимое так, чтобы программа могла найти «обратную дорогу» (рис. 10.5).

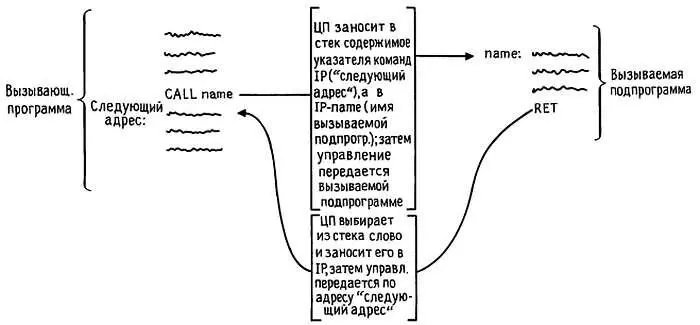

Рис. 10.5. Работа команды CALL.

Три оператора STI, CLI и IRET имеют отношения к прерываниям, их работу мы проиллюстрируем вместе с примерами соответствующих электрических схем и ниже в этой главе. Наконец, команды ввода-вывода IN и OUT пересылают слово или байт между регистром А и соответствующим образом адресованным портом; подробнее об этом чуть позже.

Примеры, приведенные выше, наводят на мысль о тяге языка ассемблера к многословию; требуется множество маленьких шажков для того, чтобы сделать в общем-то простую вещь. Вот пример другого рода: допустим, вам необходимо инкрементировать число N, если оно равно другому числу — Μ. Таким будет типичный крошечный фрагмент большой программы, и на языках высокого уровня такое действие будет выполняться единственной командой:
