Проиллюстрируем это, добавив в схему интерфейса клавиатуры прерывания (рис. 10.12).

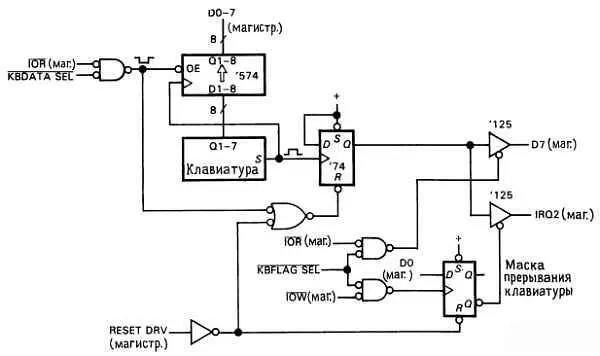

Рис. 10.12. Интерфейс клавиатуры с прерываниями.

Мы оставили флаг «символ готов» и схему программируемого ввода-вывода практически без изменений, за исключением того, что сигнал сброса флага включен по схеме «ИЛИ» с новым сигналом магистрали RESET DRV, который является выходным для ЦП, он на короткое время устанавливается в высокое состояние при включении компьютера. Обычно этот сигнал используется для установки триггеров и других элементов последовательной логики в определенное состояние при включении питания. Очевидно, этот сигнал должен сбросить флаг готовности байта к приему его в программу (в нашем новом интерфейсе установленный флаг готовности даже вызвал бы прерывание). Еще одно внесенное нами изменение — использование сокращенных обозначений для описания разрядности шины данных для того, чтобы сделать схему более удобочитаемой.

Новая схема обработки прерываний включает драйвер для установки IRQ2 в случае готовности символа. Вот и все схемные новшества, которые вам необходимы. Мы добавили, хотя в этом нет обязательной необходимости, возможность отключения устройства выработки сигнала прерывания (которое представляет собой трехстабильный буферный элемент) путем передачи байта, младший разряд которого установлен в низкое состояние, по адресу порта KBFLAG. Это можно будет использовать в том случае, если вам захочется подключить к тому же уровню IRQ другое устройство, вырабатывающее прерывания, причем так, чтобы в каждый момент только одно устройство могло инициировать прерывание (ниже мы дополнительно поясним этот щекотливый момент).

Компьютеры семейства IBM PC/XT реализуют обработку прерываний просто (хотя и ограничивая при этом гибкость), используя интегральную микросхему контроллера прерываний типа 8259, установленную на базовой плате. Эта микросхема выполняет основной объем работы, которая включает в себя определение приоритетов, маскирование и выбор векторов прерываний (мы опишем это после примера, приведенного ниже). Со своей стороны ЦП определяет, что наступило прерывание и реагирует на это сохранением указателя команд и регистра флагов, а также запрещением дальнейших прерываний, а затем-совершая переход по соответствующему адресу, записанному в области векторов прерываний в начальных ячейках памяти. Ваша программа обработки прерываний делает остальное, а именно: а) сохраняет с помощью команды push все регистры, которые вы собираетесь использовать (напомним, что прерываемая программа не может заранее подготовиться к прерыванию, поскольку оно может произойти в любой момент во время выполнения программы как гром среди ясного неба); б) выясняет, при необходимости, с помощью чтения одного или нескольких регистров состояний, что именно требуется выполнить; в) выполняет это; г) восстанавливает ранее сохраненные регистры из стека; д) сообщает микросхеме 8259, что все сделано (передавая байт признака завершения прерывания 20Н и, наконец, е) выполняет возврат из прерывания — команду IRET, что заставляет ЦП восстановить содержимое прежнего регистра флагов, сохраненное предварительно в стеке и передать управление (использовав прежнее, также предварительно сохраненное в стеке значение указателя команд) обратно в ту программу, выполнение которой было прервано. Где-то в программе вы должны ж) загрузить адрес программы-обработчика прерываний по адресу вектора прерываний, соответствующего уровню IRQ, используемого аппаратной частью компьютера, и сообщить контроллеру прерываний 8259 о том, что необходимо разрешить прерывание указанного уровня.

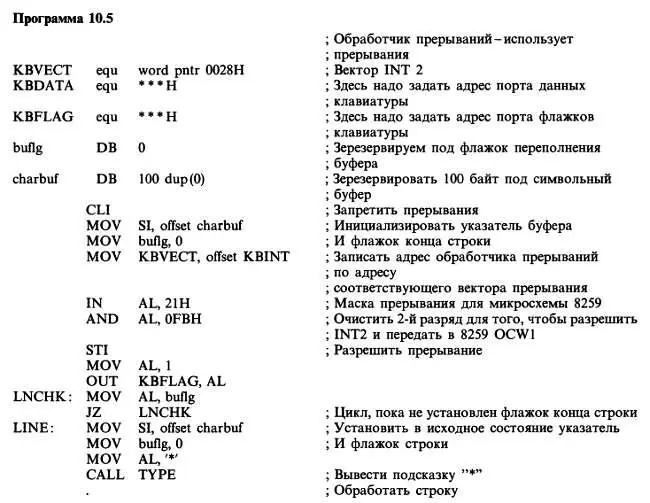

Программа 10.5 демонстрирует программирование клавиатуры с использованием прерываний. Вот общая схема: главная процедура выполняет необходимые предустановки, а затем в цикле прерывает значение флага (программного, не аппаратного), который устанавливает обработчик прерываний, обнаружив код «возврата каретки»; когда главная процедура замечает, что флаг установлен, она переходит к заданным действиям над строкой, а затем происходит возврат к циклу проверки флага. Обработчик прерываний, в который передается управление при каждом прерывании, заносит символ в буфер строки, устанавливает флаг, если символ оказался «возвратом каретки» и возвращает управление.

Давайте более пристально посмотрим на программу. После задания адреса порта и адреса вектора прерываний IRQ2 она выделяет 100 байт под буфер строки (первоначально буфер заполняется нулями). Собственно выполнение программы начинается с занесения адреса буфера в адресный [6] Индексный. — Прим. перев . регистр SI, обнуление флага конца строки, и помещения адреса обработчика прерываний (который начинается с ΚΒΙΝΤ) в ячейку 28Н. Для того чтобы разрешить контроллеру прерываний 8259 прерывания 2-го уровня, обнулим бит 2 маски (команды IN, AND, OUT); затем разрешим прерывания ЦП и передадим единицу в KBFLAG, что приводит к разрешению трехстабильного драйвера.

Теперь можно работать. После этого программа выполняет цикл, а прямо под «носом» главной процедуры скрыто обрабатывается прерывание до тех пор, пока не будет обнаружено, что "buflg" загадочным образом установился. Флаг и указатель буфера немедленно устанавливаются в исходное состояние (на тот случай, если придет следующее прерывание), затем строка «проглатывается». Хорошим советом было бы пожелать либо быстрее выполнять программу, либо скопировать строку в другой буфер, поскольку через несколько миллисекунд может произойти другое прерывание (сопровождаемое занесением нового байта в буфер), однако за это время можно выполнить несколько тысяч команд, что более чем достаточно для копирования строки.

Обработчик прерываний является отдельной программой, которая не входит в главную процедуру. Он активизируется с помощью прерывания 2-го уровня через свой адрес, который, в свою очередь, заранее был загружен по адресу 28Н. Обработчик в точности знает, что должно быть сделано, и делает это безропотно: он сохраняет содержимое регистра АХ (поскольку планирует разнести последнее вдребезги), считывает символ из порта данных клавиатуры, заносит этот символ в буфер, инкрементирует указатель, дополнительно отображает символ на экран (в эхо-режиме), устанавливает флажок (если был введен символ возврата каретки), посылает сигнал об окончании прерывания контроллеру 8259, восстанавливает содержимое регистра АХ и возвращает управление.
