Среди перечисленных до сих пор только шина данных является двунаправленной; адрес, сигнал AEN и синхросигналы распространяются только в одном направлении — от ЦП. (Чтобы не создавать неправильного впечатления, надо уточнить, что более сложные компьютерные системы позволяют другим адресатам магистрали становиться ее «хозяевами»; очевидно, в таких системах почти все сигналы магистрали являются мультиплексируемыми и двунаправленными. IBM PC в этом отношении необычайно проста.)

В нашем последнем примере компьютер мог считать байт из схемы сопряжения в любое время, когда захочет. Это замечательно, но как узнать, когда можно считать что-нибудь стоящее? В некоторых случаях вы можете потребовать, чтобы компьютер считывал данные через равные интервалы времени, отсчитываемые его таймером реального времени. Пусть например, компьютер «заставляет» АЦП начинать преобразование через равные промежутки времени (командой OUT) и затем считывает результат несколькими микросекундами позже (командой IN). В измерительных системах этого может быть вполне достаточно. Однако часто встречаются такие случаи, когда внешнее устройство имеет свой собственный «интеллект», и было бы хорошо, если бы оно могло без промедления сообщить компьютеру, что что-то произошло.

Классическим примером является алфавитно-цифровой ввод при нажатии каких-либо клавиш клавиатуры дисплея. Если вы не хотите терять символы, компьютер должен ввести каждый из них и без большой задержки. Еще более серьезная ситуация с быстрым накопительным устройством, таким как диск или ленточный магнитофон; данные необходимо передавать со скоростью до 100000 байт в секунду без задержки. Для того чтобы решить эту проблему, существуют три реальные возможности: использовать регистры состояний, прерывания и прямой доступ в память (ПДП). Давайте начнем с простейшего метода-регистров состояния — проиллюстрированного схемой сопряжения клавиатуры на рис. 10.11.

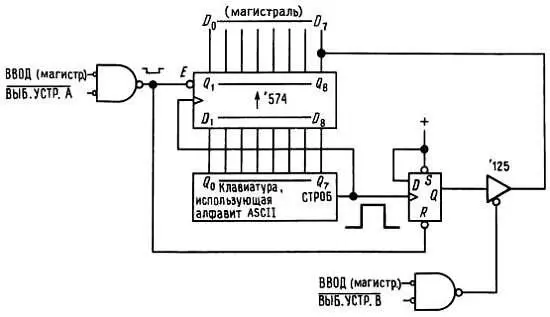

Рис. 10.11. Интерфейс клавиатуры с битом состояния.

В этом примере ASCII-код записывается в 8-разрядный регистр на D-триггерах типа `574 строб-сигналом, вырабатываемым клавиатурой при нажатии на очередную клавишу. Мы соорудили типовое программируемое устройство ввода данных так, как показано на рис. 10.11, используя трехстабильные выходы микросхемы `574 для непосредственной связи с шиной данных. Входной сигнал, обозначенный как KBDATA SEL ' , поступает от схемы дешифратора адреса того же в точности типа, который приведен в предыдущем примере, и устанавливается в низкое состояние, когда код адреса, предварительно присвоенного данному устройству, появляется на шинах адреса магистрали (вместе с низким уровнем сигнала AEN).

Что в этом примере нового, так это — триггер, который устанавливается в единичное состояние, когда клавиша некоторого символа нажата и сбрасывается, когда символ считывается компьютером. Фактически это — одноразрядный регистр состояния, высокий уровень выходного сигнала которого означает возможность считать очередной символ, низкий уровень — отсутствие таковой. Компьютер может опросить бит состояния, выполнив команду ввода данных IN с другого адреса рассматриваемого устройства, дешифрованного как KBFLAG SEL ' (с помощью логических вентилей, дешифраторов или каких-либо других элементов).

Для того чтобы описать состояние этого устройства, требуется только один бит, поэтому схема сопряжения управлялась только битом старшего разряда, в данном случае с помощью буфера с тремя выходными состояниями типа `125. (Никогда не подключайте двунаправленные линии к выходам устройств, специально для этого не предназначенным!) Линия, подходящая на рисунке к изображению буфера снизу, управляет трехстабильным выходным сигналом, разрешая его своим низким уровнем, что обозначено кружком.

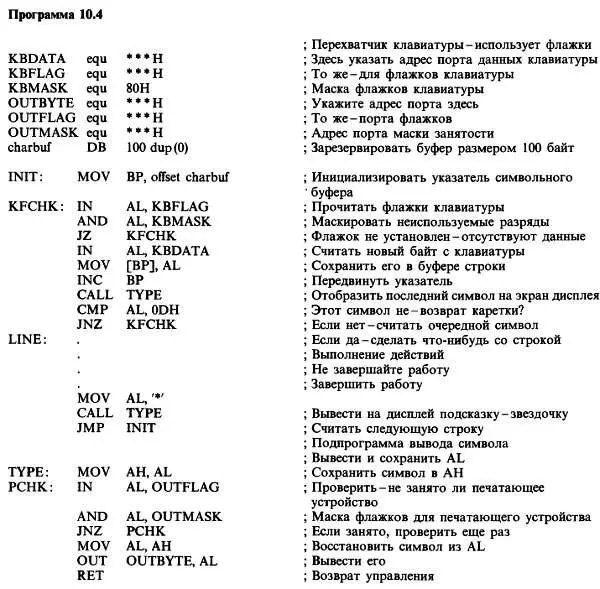

Клавиатура терминала: пример программы. Итак, теперь у компьютера имеется возможность узнать, когда готовы очередные данные. Программа 10.4 показывает как.

Эта программа предназначена для того, чтобы считывать символы с клавиатуры терминала, адрес порта данных которого — KBDATA (хорошим стилем программирования является определение действительного кода адреса порта, который соответствует адресу, определяемому аппаратным образом, как KBDATA SEL и т. п. — несколькими операторами, располагаемыми в начале программы, как показано); каждый символ отображается (режим «эхо») на экране дисплея компьютера (адрес порта = OUTBYTE). Когда набирается целая строка, программа передает управление блоку обработки строки, функционирование которого определяется символьным содержанием строки. Когда программа готова к обработке другой строки, она печатает звездочку. Если у вас есть какой-то опыт в работе на компьютере, программа покажется вам достаточно очевидной.

Программа начинается с инициализации указателя буфера символов, осуществляемой пересылкой адреса буфера в адресный регистр ВР. Отметим, что мы не можем записать

MOVBP,charbuf

так как такая команда загрузит содержимое, а не адрес; в языке ассемблера процессора 8086 для обозначения адреса ячейки памяти используют слово offset перед идентификатором этой ячейки. После этого программа с помощью команды IN считывает бит состояния клавиатуры, логически умножает его на 80Н, чтобы оставить только бит состояния (это называется «маскированием») и результат сравнивает с нулем. Нуль означает, что бит не равен единице и программа выполняет цикл. Когда обнаружен ненулевой бит состояния, программа считывает данные из порта данных клавиатуры (при этом обнуляется бит состояния триггера) и последовательно запоминает их в буфере строки, инкрементируя указатель (ВР) и вызывая подпрограмму, которая отображает символ на экран. Наконец, программа проверяет, не оканчивается ли строка символом возврата каретки: если этого нет, то управление передается циклу повторной проверки бита состояния клавиатуры; если последний символ является символом перевода строки (CR), программа передает управление обработчику строки, после чего печатает звездочку и начинает все заново.

Даже простая подпрограмма, используемая для вывода символа на дисплей, требует нескольких операций проверки флага (бита) состояния и маскирования. Сначала подпрограмма запоминает байт в регистре АН, затем считывает и маскирует флаг занятости экрана дисплея. Ненулевой флаг означает, что дисплей занят и надо продолжить проверку этого флага; в противном случае подпрограмма заносит символ в регистр AL, пересылает этот символ в порт данных дисплея и завершается.
