Если вы еще раз взглянете на приведенный выше перечень действий, выполняемых обработчиком, то можно заметить, что мы не упомянули только один этап, а именно, считывание флажков состояний, которые позволяют выяснить, какие из нескольких действий должны быть выполнены. В данном случае, поскольку существует единственная причина, вызывающая прерывание, а именно, запрос на ввод очередного символа с клавиатуры, чтение флажков не требуется. (Программист должен отчетливо понимать, при каких условиях происходит аппаратное прерывание и что требуется для его обработки.)

Несколько замечаний по поводу этой программы: во-первых, даже хотя мы и использовали прерывания, программа выглядит столь же тупой, что и раньше — она постоянно выполняет цикл, проверяя состояние признака конца строки. Однако при необходимости можно организовать цикл и по-другому, если необходимо выполнять еще какие-то действия. Это и происходит на самом деле в нашей программе, в той ее части, которая начинается с метки LINE и выполняет вывод символа «звездочка»; в течение этого времени прерывания обеспечивают занесение новых символов в буфер, в то время как в нашем предыдущем примере без прерываний эти символы были бы потеряны.

Второе замечание можно сформулировать следующим образом: даже в том случае, когда мы используем прерывания, остается беспокойство, не выполняет ли программа какие-либо операции с предыдущей строкой в то время, когда следующая строка уже полностью введена. Конечно, в среднем, программа просто обязана не отставать от ввода с клавиатуры; тем не менее может возникнуть ситуация, при которой обработчик строки случайно затратит много времени, и вам потребуется временный буфер более чем на одну строку. Одно решение этой проблемы — скопировать информацию во второй буфер или поочередно обращаться к каждому из двух буферов. Изящной альтернативой является организация входного потока в виде очереди, устроенной как кольцевой буфер, в котором два указателя обеспечивают извлечение очередного входного символа, а предыдущий символ удаляется. Обработчик прерываний продвигает вперед входной указатель, а обработчик строки продвигает выходной указатель. Подобный кольцевой буфер как правило имеет емкость 256 байт, что позволяет поддерживать обработку нескольких строк.

Третье замечание относится к обработчику прерываний самому по себе. Обычно чем он короче и проще, тем лучше, например, в нем возможна установка флажков для указания на необходимость выполнения в главной процедуре более сложных операций. Если обработчик прерываний будет долго переводить дух после каждого прерывания, вы рискуете потерять данные, источником которых являются другие устройства, вырабатывающие прерывания, поскольку в то время, когда ЦП обрабатывает прерывание, другие прерывания запрещены. В такой ситуации выход заключается в том, чтобы вновь разрешить обработку прерываний в вашем собственном обработчике командой STI после того, как будут выполнены критические отрезки программы, которые должны выполняться в первую очередь. Затем, если возникло прерывание, ваш обработчик прерываний будет сам прерван. Поскольку флажки и адреса возврата сохраняются в стеке, программа сумеет найти обратную дорогу, сначала в ваш обработчик, а затем в главную программу.

Наш пример с клавиатурой демонстрирует суть прерываний, которые являются внезапными аппаратно вырабатываемыми запросами от периферийных устройств, вызывающими программную передачу управления специализированной программе обработки прерывания (которая обычно выполняет программно-управляемый ввод-вывод), а затем возврат управления в ту часть программы, выполнение которой было прервано.

Другим примером устройств, использующих прерывания, являются часы реального времени, в которых периодически (часто 10 раз в секунду, но в ПЭВМ типа IBM PC 18,2 раза в секунду) вырабатываемое прерывание «подталкивает» подпрограмму определения текущего времени; еще одним примером является параллельный интерфейс печатающего устройства, который вырабатывает прерывания всякий раз, когда готов новый символ. Используя прерывания, такие периферийные устройства позволяют компьютеру одновременно выполнять другие задания; вот почему вы можете работать с текстовым редактором, пока ваша ПЭВМ печатает файл (и при этом еще и отсчитывает текущее время).

IBM PC, однако, не иллюстрирует всех возможностей прерываний. Как мы видели, имеются 6 линий IRQ на магистрали, каждая из которых может быть задействована только одним устройством, использующим прерывания. Линии IRQ пронумерованы в соответствии с приоритетом; в том случае, когда вырабатываются несколько прерываний, первым отрабатывается то, номер которого меньше. Четыре из IRQ-линий предопределены для таких устройств, как последовательный порт (IRQ4), жесткий диск (IRQ5), гибкий диск (IRQ6) и порт печатающего устройства (IRQ7), оставляя неиспользуемыми только IRQ2 и IRQ3 [линии, соответствующие двум другим, используемым в IBM PC уровням IRQ, даже не выведены на магистраль, а используются на системной плате для обеспечения работы таймера с частотой пересчета 18,2 Гц (IRQ0) и клавиатуры (IRQ1)]. В том случае, если вы хотите дополнительно подключить стример или локальную сеть, придется использовать IRQ2 и IRQ3. Более того, прерывания отрабатываются по фронту сигнала, что делает тщетным какие бы то ни было разумные попытки использовать проводное «ИЛИ» для того, чтобы подключить несколько периферийных устройств к одной IRQ-линии.

Общие линии прерываний.Обычный протокол обработки прерываний, применяемый во многих компьютерах, обходит подобные ограничения. Посмотрите на рис. 10.13.

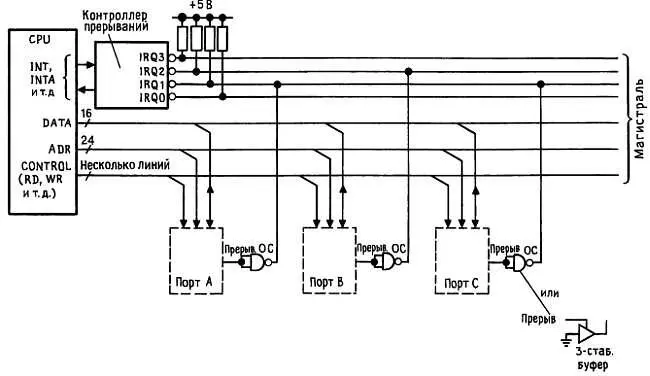

Рис. 10.13. Линии прерываний, совместно используемые несколькими устройствами.

Имеется несколько приоритетных линий IRQ-типа; здесь на входах ЦП (или других узлов, непосредственно с ними связанных) используется отрицательная логика. Для того чтобы сформировать сигнал прерывания, вы должны задать низкий уровень потенциала на одной из IRQ ' -линий, используя, как показано, микросхему с открытым коллекторным выходом (или с тремя выходными состояниями). (Отметим хитрость, которая заключается в использовании элемента с трехстабильным выходом в качестве имитатора элемента с открытым коллектором.) Линии IRQ ' , каждая из которых подключена к нагрузочному резистору, используются несколькими периферийными устройствами совместно, так что к каждой IRQ ' -линии можно подключить столько устройств, сколько захочется; в нашем примере два порта совместно используют IRQL Вообще говоря, более «нетерпеливое» устройство следует подключать к IRQ ' -линии с более высоким приоритетом.
