Запуск .Если для сигнала одновибраторов используются слишком короткие сигналы, то они могут вырабатывать на входе нестандартные, или «дрожащие», импульсы. Для запускающего импульса задается минимальная длительность, например, для прибора LS `121 она составляет 50 нc, а для 4098 - 140 нс при напряжении питания +5 В и 40 нс при питании +15 В (при повышенном напряжении питания элементы КМОП имеют более высокое быстродействие и повышенную нагрузочную способность).
Помехоустойчивость. Так как в состав одновибраторов входят линейные элементы, их помехоустойчивость обычно хуже, чем у других цифровых схем. Одновибраторы очень чувствительны к емкостным связям вблизи внешних времязадающих элементов R и С . Кроме того, некоторые одновибраторы склонны к ложному запуску от «всплесков» на шине земли или U + .
Паспортные данные.Не забывайте, что характеристики одновибратора (точность выдержки, времени, нестабильность по температуре и напряжению питания) могут значительно ухудшаться на краях рабочего диапазона. В паспортных данных на устройство обычно задается диапазон длительностей выходного импульса, в котором оно имеет хорошие характеристики, и это может ввести в заблуждение. Кроме того, могут наблюдаться различия в тех же самых номерах изделий, когда они выпускаются различными изготовителями. Читайте паспортные данные тщательно!
Развязка по выходу.Вообще, в любом цифровом устройстве, содержащем триггеры, выходы должны быть буферированы (с помощью вентиля, инвертора, возможно, интерфейсной схемы типа линейного формирователя — возбудителя или драйвера) до того, как они поступят на кабель или внешний прибор. Если устройство типа одновибратора подключается к кабелю непосредственно, то его работа может стать неустойчивой за счет влияния нагрузочной емкости и отражения сигналов в кабеле.
Общие соображения по применению одновибраторов.При использовании одновибраторов для формирования импульсной последовательности убедитесь в том, что на «концах» не будут вырабатываться дополнительные импульсы, т. е. что сигналы, разрешающие запуск одновибратора, сами не производят его запуск. Это легко сделать, если тщательно просмотреть таблицу истинности. Не увлекайтесь применением одновибраторов, хотя заманчиво ставить их везде, где только можно, и наблюдать, как импульсы от них разбегаются во все точки схемы.
Схемы, содержащие большое число одновибраторов, свидетельствуют о неопытности разработчика. Кроме указанных проблем существуют еще и дополнительные сложности, связанные с тем, что схема, насыщенная одновибраторами, не допускает существенной регулировки тактовой частоты, поскольку все выдержки времени в схеме настроены на определенный порядок возникновения событий. Если есть возможность выполнить те же функции без применения одновибраторов, ею надо воспользоваться. Пример такой схемы показан на рис. 8.67.

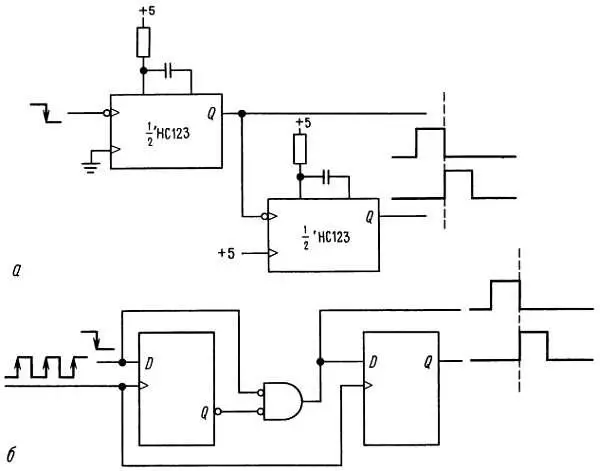

Рис. 8.67. Цифровая задержка ( б) заменяет задержку на одновибраторах ( а).
Предположим, что требуется сформировать по спаду входного сигнала импульс, а затем еще один, задержанный по отношению к первому. Эти импульсы могут использоваться для предварительной установки схемы и запуска операций, перед которыми требовалось выполнить некоторые предварительные действия, о завершении которых сообщает спад входного сигнала. Так как для управления остальной частью схемы скорее всего используются тактовые импульсы, будем предполагать, что сигнал на D-входе снимается синхронно с передним фронтом такта. В схеме на рис. 8.67, а входной перепад запускает первый одновибратор, который по концу своего выходного импульса запускает второй одновибратор.
В схеме на рис. 8.67, б то же самое делается при помощи D-триггеров, которые вырабатывают на выходе импульсы с длительностью, равной одному периоду тактовой частоты. В отличие от асинхронной схемы, в которой триггеры включаются каскадно, данная схема является синхронной. По ряду причин, в частности связанных с помехоустойчивостью, предпочтительнее применять синхронные системы. Если необходимо формировать импульсы большей длительности, можно использовать ту же самую схему, но взяв при этом другую тактовую частоту, которую можно получить путем деления основной (высокочастотной) тактовой последовательности с помощью цепочки счетных триггеров. В этом случае основной тактовый сигнал может использоваться для тактирования D-триггеров. Как правило, в синхронных системах имеется несколько серий тактовых импульсов, образованных в результате деления основной частоты.
Как мы уже подчеркивали, существует целый ряд причин, по которым следует избегать применять одновибраторы в логических устройствах. На рис. 8.68 изображена еще одна схема, где триггер и счетчик заменяют одновибратор для формирования импульса большой длительности.

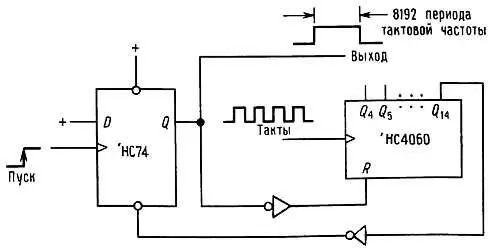

Рис. 8.68. Формирование длинных импульсов цифровым способом.
Интегральная схема 4060 представляет собой 14-разрядный двоичный счетчик (14 каскадно включенных триггеров) типа КМОП. Фронтом входного сигнала на выходе устанавливается высокий уровень, который разрешает работу счетчика. После отсчета 2 n -1импульсов на выходе Q n и возникает ВЫСОКИЙ уровень, в результате чего триггер и счетчик сбросятся. Данная схема позволяет с высокой точностью вырабатывать импульсы большой длительности, причем последняя может изменяться с коэффициентом 2. В состав счетчика 4060 входит также внутренний генератор, который заменяет внешний источник тактовых импульсов. Наш опыт говорит, что встроенный генератор имеет бедную частотную характеристику и может (даже в НС-версиях) плохо функционировать.
Вы можете использовать законченные интегральные схемы для задания временных интервалов с помощью счетчиков. Так, схемы фирмы Intersil ICM 7240/50/60 имеют встроенные 8-разрядный и двухдекадный счетчики и необходимую логику для формирования задержек, эквивалентных накопленному числу счета (1-255 или 1-99); устанавливать число Вы можете либо устанавливая перемычки, либо с помощью барабанных переключателей. Схема ICM7242 подобна им, но имеет счетчик с установленным жестко значением для деления на 128. Фирма Ехаr выпускает аналогичный прибор, именуемый XR2243, который имеет фиксированный счетчик-делитель на 1024.
