Загрузка может быть как синхронной, так и асинхронной: в устройствах `160-`163 используется синхронная загрузка. Это означает, что ввод данных в счетчик производится по очередному перепаду тактового импульса при условии, что на линии ЗАГРУЗКА действует разрешающий сигнал. Счетчики `190-`193 являются асинхронными, или асинхронно загружаемыми; это значит, что информация вводится в счетчик при наличии разрешающего сигнала «ЗАГРУЗКА» независимо от состояния тактовой цепи. Иногда используется термин «параллельная загрузка», так как все биты загружаются одновременно.
Функция СБРОС (или УСТАНОВКА в «0») является формой предустановки. В большинстве счетчиков вход СБРОС — асинхронный, хотя в некоторых типах используется синхронный СБРОС (например, `162/163).
Прочие особенности счетчиков. В некоторых схемах на выходных линиях используются фиксаторы, которые всегда являются «прозрачными фиксаторами», и следовательно, счетчик может использоваться так, как если бы защелки не было (следует помнить, что любой счетчик с параллельными входами может работать как защелка, однако при этом нельзя одновременно производить счет и хранить информацию). Иногда очень удобно иметь счетчик в сочетании с фиксатором, например в том случае, когда после начала нового цикла счета необходимо воспроизвести или вывести предыдущее значение. В частотомере это позволяет получить устойчивую индикацию с корректировкой после каждого цикла отсчета и не воспроизводить на индикаторе все текущие состояния счетчика, сбрасывая его в нуль после окончания каждого цикла.
Имеются счетчики с выходами на 3 состояния. Они незаменимы для применений, где цифры (или 4-разрядные группы) мультиплексируются на одну шину для отображения или передачи в другое устройство. Например, устройство 779 представляет собой 8-разрядный синхронный двоичный счетчик с выходами на 3 состояния, которые могут работать как параллельные входы. Посредством объединения линий ввода/вывода счетчик размещается в 16-контактном корпусе. Устройство `593 подобно предыдущему, но выполнено в 20-контактном корпусе.
Если вы захотите использовать счетчик вместе с индикатором, то к вашим услугам несколько устройств, объединяющих в одном кристалле счетчик, регистр, 7-сегментный дешифратор и формирователь уровней для управления индикатором. Например, серия 4-разрядных счетчиков 74С925-74С928. Выпускается также схема TIL 306/7, представляющая собой счетчик и индикатор на одном кристалле. Стоит посмотреть на этот прибор, который считает и высвечивает отдельные цифры! На рис. 8.71 показана очень удачная БИС счетчика, которая не требует большого числа дополнительных компонентов.

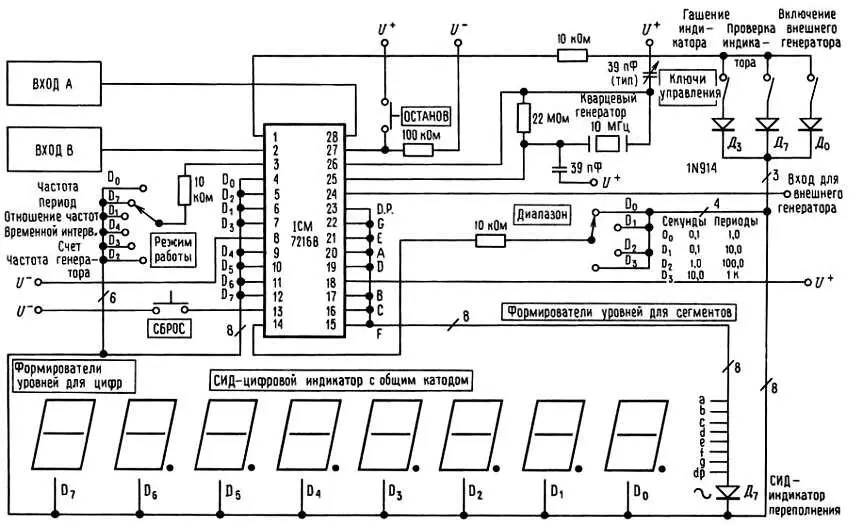

Рис. 8.71. 8-знаковый универсальный однокристальный счетчик на 10 мГц типа Intersil 7216
(с разрешения фирмы Intersil Inc.)
В табл. 8.10 в конце главы представлены данные большинства счетчиков-кристаллов, которые вы можете использовать. Многие из них находятся только в одном семействе (например, LS или F), так что обязательно проверьте по справочнику перед проектированием.
Если несколько триггеров соединить так, что выход Q каждого предыдущего триггера будет управлять D-входом последующего, а все тактовые входы будут возбуждаться одновременно, то получится схема, которую называют «регистр сдвига». По каждому тактовому импульсу комбинация «нулей» и «единиц» в регистре будет сдвигаться вправо, а слева через D-вход первого триггера будет вводиться новая информация. Как и во всех триггерных схемах, информация на левом входе, присутствующая непосредственно перед возникновением тактового импульса, будет введена в регистр, и на выходе будет обычная задержка распространения. Таким образом, регистры можно объединить каскадно, не ожидая возникновения режима логических гонок.
Регистры сдвига широко используются для преобразования данных из параллельной формы ( n бит поступает одновременно по n независимым линиям) в последовательную (биты один за другим передаются по информационной линии) и наоборот. Они также применяются в качестве запоминающих устройств, особенно в тех случаях, когда данные считываются и записываются всегда одинаковым образом. Регистры сдвига, как и счетчик, и фиксаторы, представлены большим числом разнообразных модификаций. Все наиболее важные моменты, связанные с регистром сдвига, будут рассмотрены ниже.
Объем.4-разрядные и 8-разрядные регистры являются стандартными. Выпускаются также регистры и с большим объемом (64 бита и больше). Существуют даже регистры с переменной длиной (например, схема 4557 может изменять свою длину от 1 до 64 бит с помощью 6-разрядного входа управления).
Организация. Обычно регистры сдвига являются одиночными, однако выпускаются также сдвоенные, счетверенные и сшестеренные регистры. Большинство регистров сдвига производят сдвиг только вправо, но существуют и регистры со сдвигом в обоих направлениях, такие как `194 ' и `323 ' , которые имеют вход «направление» (рис. 8.72). Остерегайтесь хитростей типа «двунаправленности» у схемы `95 ' : регистр может сдвигать влево только, если соединить предварительно каждый выход с предыдущим входом, затем произвести параллельную загрузку.

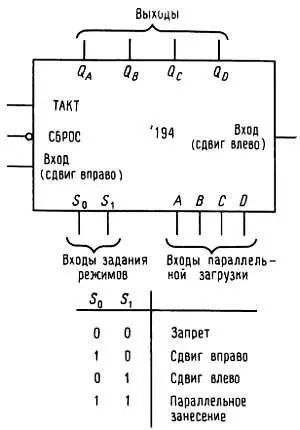

Рис. 8.72. 4-разрядный реверсивный регистр сдвига типа 74LS194.
Входы и выходы.Небольшие регистры сдвига могут производить параллельный ввод и вывод, и обычно это делают, например, схема `395 ' является 4-разрядным регистром сдвига с параллельным вводом и выводом (ΡΙ/ΡΟ) с выходом на 3 состояния. Большие регистры могут осуществлять только последовательный ввод и вывод, т. е. только ввод в первый триггер или вывод из последнего допускается. В некоторых случаях выводятся несколько промежуточных выходов. Единственный способ разместить как параллельный ввод, так и параллельный вывод в одном малом корпусе — это использовать одни и те же контакты в качестве входов и выходов. Так, например, схема `299 представляет собой 8-разрядный регистр параллельного ввода/вывода (ΡΙ/ΡΟ) в 20-контактном корпусе. Некоторые сдвиговые регистры включают защелки (фиксаторы) на входе или выходе, так что сдвиг может происходить пока данные загружаются или выгружаются. Так же как и у счетчиков, параллельная ЗАГРУЗКА и ОЧИСТКА могут быть либо синхронными, либо асинхронными, например схема `323 подобна схеме `299, но с синхронной очисткой.
