Перезапуск.Большинство одновибраторов, например упомянутые ранее `4538, `123 и `423, будут начинать новый цикл отсчета временного интервала, если за время действия выходного импульса на вход поступит новый запускающий импульс. Такие устройства называют одновибратором с перезапуском. Выходной импульс одновибратора будет шире, чем обычно, если перезапуск схемы происходит во время действия выходного импульса и заканчивается по истечении интервала номинальной длительности с момента поступления последнего запускающего сигнала. Одновибраторы `121 и `221 не имеют перезапуска; во время действия выходного импульса они не воспринимают перепады на входе. Большинство перезапускаемых одновибраторов можно включить таким образом, чтобы они не перезапускались. Простой пример подобной схемы показан на рис. 8.65.

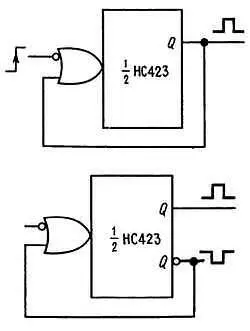

Рис. 8.65. Схемы одновибраторов без перезапуска.

Сброс.Большая часть одновибраторов имеет вход сброса, который отменяет все остальные функции. Кратковременный сигнал по входу R обрывает выходной импульс. Этот вход может использоваться для предотвращения выработки выходного импульса в момент включения питания логической системы; однако учтите сделанные выше замечания по схеме `123.

Длительность импульса.С помощью стандартных одновибраторов можно получать импульсы длительностью от 40 нc до нескольких миллисекунд (и даже секунд) за счет подключения внешнего конденсатора, обычно в сочетании с резистором. С помощью устройства, подобного ИС555 (см. разд. 5.14 ) можно формировать импульсы и большей длительности, но его входные характеристики зачастую создают неудобства. Интервалы времени очень большой длительности лучше всего отсчитывать цифровым способом (см. разд. 8.23 ). В табл. 8.8 в конце главы приведены данные на большинство применяемых одновибраторов.

На рис. 8.66 показана схема генератора прямоугольных импульсов с независимой регулировкой частоты и скважности; схема позволяет с помощью внешнего сигнала закрывать выход по отрицательному перепаду выходного импульса.

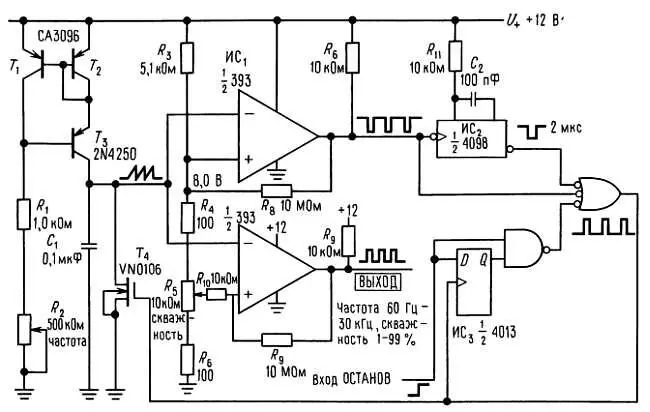

Рис. 8.66. Самосинхронизирующийся генератор импульсов с внешним запуском.

Токовое зеркало T 1—Т 3 формирует на С 1 нарастающее напряжение. Когда это напряжение достигает порога верхнего компаратора, равного 2/3 U + , запускается одно — вибратор, который вырабатывает положительный импульс длительностью 2 мкс и устанавливает n -канальный ПТ Т 4 в проводящее состояние и разряжает конденсатор. Таким образом, на С 1 формируется пилообразный сигнал, нарастающий до значения +8 со скоростью, которая задается потенциометром R 2 . Нижний компаратор из пилообразных импульсов вырабатывает прямоугольные импульсы со скважностью, которую с помощью потенциометра R 5можно линейно регулировать в пределах от 0,1 до 99 %. Оба компаратора имеют гистерезис порядка нескольких милливольт ( R 8 и R 9 ), наличие которого позволяет предотвратить многократные переходы, возникающие под действием помех. В схеме применен сдвоенный компаратор типа LH393 с малым потреблением, который имеет на выходах схемы с открытым коллектором и диапазон синфазного сигнала на входе от нуля до напряжения питания.

Отличительное свойство этой схемы — ее способность синхронизироваться (работать в старт-стопном режиме) по внешнему управляющему сигналу. При наличии сигнала на входе ОСТАНОВ схема останавливает свой генератор по очередному отрицательному перепаду на выходе. Когда на входе ОСТАНОВ сигнал снова перейдет в состояние НИЗКОГО уровня, генератор сразу же начинает формировать полные периоды: как если бы задний фронт возник в момент снятия сигнала ОСТАНОВ. Дополнительный 3-й вход схемы И-НЕ, который соединен с выходом компаратора, служит для того, чтобы схема не «застревала» при заряженной емкости С 1 . Длительность импульса на выходе одновибратора выбирается достаточно большой, чтобы за это время С 1 мог полностью разрядиться.

С одновибраторами связан целый ряд проблем, которые не встречаются в других цифровых схемах. Кроме того, существуют некоторые общие принципы, которыми необходимо руководствоваться при их использовании. Остановимся сначала на «патологии» одновибраторов.

Проблемы применения одновибраторов.

Длительность импульса. Для построения одновибраторов используется сочетание линейных и цифровых методов. Так как линейные схемы чувствительны к изменениям U бэ и h 21э от температуры и т. п., одновибраторы также реагируют на изменения температуры и напряжения питания дрейфом длительности выходного импульса. В типовых устройствах, например 4538, длительность выходного импульса колеблется в пределах нескольких процентов при изменении температуры в интервале 0-50 °C и при отклонениях напряжения питания +5 %. Кроме того, разброс параметров от устройства к устройству для ИМС данного типа составляет +10 %. При рассмотрении чувствительности к изменениям температуры и напряжения питания важно помнить, что кристалл (чип) микросхемы может обладать эффектом саморазогрева, а изменение напряжения питания во время действия выходного импульса (например, короткие «всплески» по шине питания) может существенно повлиять на его длительность (или вызвать ложный запуск).

Длинные импульсы. При формировании длинных импульсов емкость конденсатора может превышать несколько микрофарад, что приводит к необходимости использовать электролитические конденсаторы. В этом случае возникает проблема тока утечки (величина которого для конденсаторов малой емкости незначительна), особенно если учесть, что в большинстве одновибраторов во время действия выходного импульса к конденсатору прикладывается напряжение обоих полярностей. Для разрешения этой проблемы можно установить диод или транзистор, либо перейти на цифровые методы формирования задержек с использованием тактовых импульсов и триггерных каскадов, как показано в разд. 8.23 . Использование внешнего диода или транзистора повышает чувствительность к температуре и снижает точность задания длительности импульса. Это может также затруднить перезапуск.

Скважность. В некоторых схемах одновибраторов длительность выходного импульса при высокой скважности уменьшается. Типичным примером являются элементы серии ТТЛ 9600–9602, у которых при скважности 60 % длительность выходного импульса постоянна, а при скважности 100 % уменьшается приблизительно на 5 %. Устройство `121 (прекрасное в других отношениях) в этом отношении еще хуже, так как при высокой скважности вообще ведет себя не устойчиво.
