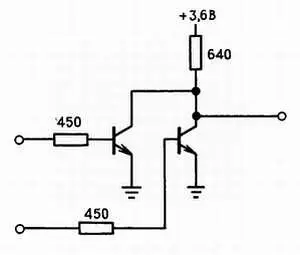

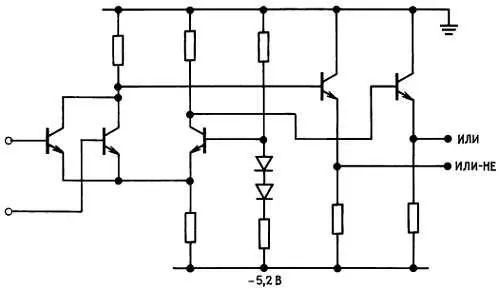

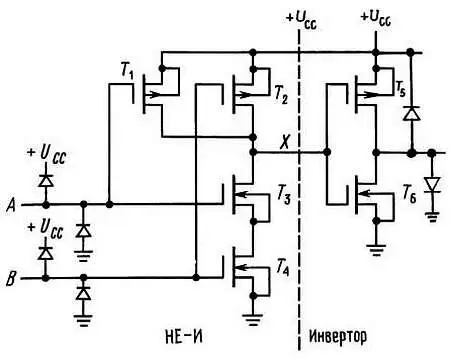

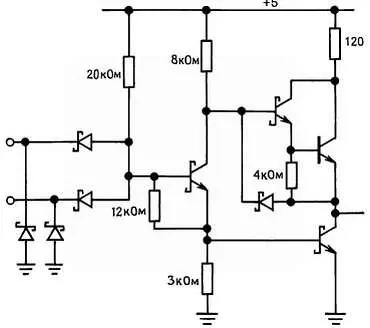

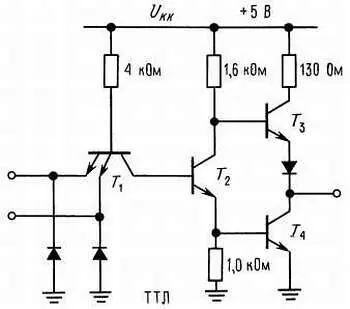

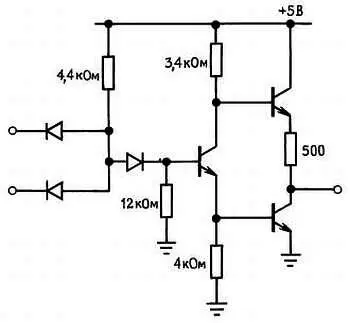

Рис. 9.1. Упрощенные схемы элементов различных логических семейств.

Семейства ДТЛ и ТТЛ открыли эру положительной 5-вольтовой логики (РТЛ была логикой +3,6 В) и предлагали скорость, соответствующую 25 МГц, а коэффициент разветвления по выходу 10, т. е. один выход мог работать на 10 входов. Разработчики не могли нарадоваться скорости, надежности и сложным функциям (например, счетчику по модулю 10) этих семейств. Казалось, что больше и мечтать не о чем; ТТЛ — это на веки вечные.

Однако людям свойственно стремление к совершенствованию. Им потребовалась большая скорость, меньшая мощность потребления. Казалось бы, вскоре они получили и то и другое. В области высокого быстродействия скоростные ТТЛ-схемы (серии 74Н) позволили увеличить скорость почти вдвое, правда, за удвоенную мощность! (это выдающееся достижение было сделано путем уменьшения вдвое величин всех резисторов). Другое семейство — эмиттерно-связанная логика (ЭСЛ) — представило настоящую скорость (30 МГц в первоначальной версии) за счет использования отрицательного источника питания и более близких друг к другу логических уровней (—0,98 и —1,75 В); элементы семейства потребляли уйму мощности и едва втиснулись в малый уровень интеграции. В области низкой мощности появились маломощные ТТЛ-элементы (серия 74L) с 1/4 скорости при 1/10 мощности, соответствующих «стандартной» ТТЛ серии 7400. При поддержке фирмы RCA было разработано первое семейство логических элементов на МОП-транзисторах, КМОП-логика серии 4000. Эти элементы обладали нулевой мощностью потребления в состоянии покоя и широким диапазоном напряжения питания (от +3 до +12 В). Выходы имели размах, равный напряжению питания, а входы не «оттягивали» ток. Это были хорошие новости, но были и плохие - скорость (1 МГц при питании 10 В) и цена (20 долл. за корпус с четырьмя вентилями). Несмотря на цену на микромощных КМОП-элементах выросло целое поколение разработчиков устройств с батарейным питанием, просто не было другого выбора. Работая с легко «ранимыми» входами, разработчики поняли истинное значение статического электричества.

Такова была ситуация на начало 1970-х гг.,-две главные линии биполярной логики (ТТЛ и ЭСЛ) и необычная КМОП-логика. Варианты ТТЛ были по природе своей совместимы друг с другом, за исключением того, что ТТЛ-элементы серии 74L имели слабый выходной узел (отвод тока 3,6 мА) и могли питать только две стандартных (серии 74) нагрузки ТТЛ (чьи входы требовали 1,6 мА на низком уровне). Среди большинства семейств почти не было совместимости (хотя погруженные ТТЛ-элементы могли питать КМОП-элементы, а 5-вольтовые КМОП- только одну ТТЛ-нагрузку серии 74L).

В течение 1970-х гг. ситуация постоянно улучшалась практически на всех направлениях. От ТТЛ отпачковались ненасыщенные «фиксируемые диодами Шоттки» семейства (см. разд. 13.2 3): сначала серия 74S, которая благодаря утроенной скорости при удвоенной мощности вытеснила серию 74Н, и затем 74LS (L — low , S — Schottky , маломощная Шоттки), которая слегка улучшив скорость при 1/5 мощности вытеснила ТТЛ серии 74. Жизнь с 74LS и 74S была приятной; затем подоспела фирма Fairchild со своей серией 74F (F — FAST: Fairchild Advanced Schottky TTL — усовершенствованная ТТЛ с диодами Шоттки фирмы Fairchild), которая была быстрее на 50 %, чем 74S, при 1/3 мощности; кроме того, были и другие улучшения, так что проектирование схем на этих элементах стало сплошным удовольствием. Фирма Texas Instruments (автор многих линий 14хх) выпустила пару улучшенных семейств Шоттки-логики: 74AS (улучшенная Шоттки-логика) и 74ALS («улучшенная маломощная Шоттки»). Предполагалось, что первое семейство заменит 74S, а второе - 74LS. Все эти ТТЛ-семейства имели одинаковые логические уровни и добротную схему формирования выхода, так что их можно было сочетать в одной схеме. Используя табл. 9.1 и рис. 9.2, можно сравнить скорости и мощности этих семейств.

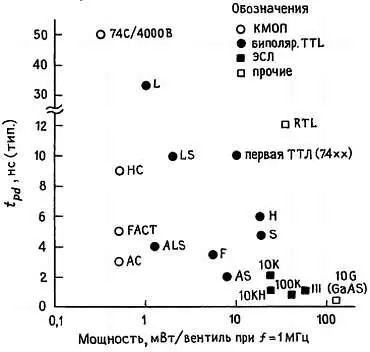

Рис. 9.2. Зависимость скорости от мощности для различных логических семейств.

Между тем серия 4000 КМОП эволюционировала в улучшенную серию 4000 В с более широким диапазоном напряжения питания (от 3 до 18 В), лучшей защитой входов и более высокой скоростью (3,5 МГц при 5 В). По существу, это та же серия 74S с функциями и выводами семейства 74, которая воспользовалась потрясающим успехом биполярной логики семейства 74. ЭСЛ пустила ростки в виде ECLII, ECLIII, ECL 10,000 и ECL 100,000, обладающие скоростью до 500 МГц.

Итак, ситуация в 1980 г. была следующей. Большинство схем было выполнено на серии 74LS в сочетании с 74F (или 74AS), если требовалась более высокая скорость. Та же самая ТТЛ использовалась как своего рода клей для связи микропроцессорных n -МОП-схем, чьи входы и выходы были совместимы с ТТЛ. Микромощные устройства всегда были сделаны с использованием КМОП-серий 4000 В или 74С, эквивалентными и совместимыми друг с другом. Для устройств с самой высокой скоростью (100÷500 МГц) использовалась ЭСЛ. Совместное использование семейств было не столь уж частым явлением, исключение составляли редкие сочетания КМОП и ТТЛ или сопряжение ТТЛ с быстродействующими ЭСЛ-схемами.

В 1980-е гг. произошло замечательное событие - разработка КМОП-логики со скоростью и выходными параметрами, соответствующими ТТЛ. Сначала появились элементы серии 74НС («высокоскоростная КМОП-логика») с такой же скоростью как 74LS и, разумеется, с нулевым током покоя и затем серия 74АС («улучшенная КМОП-логика») с такой же скоростью как 74F или 74AS. Обладая размахом выходного сигнала, равным напряжению питания, и входным порогом, равным половине напряжения источника питания, эта логика сочетает лучшие свойства предшествующих ТТЛ- и КМОП-логики и постепенно должна вытеснить биполярную ТТЛ. Вместе с тем имеется некоторая несовместимость — логический «высокий» уровень выходного сигнала ТТЛ- и n -МОП-логики (мин. 2,4 В) не достаточен для запуска входа НС и АС. Поскольку, по-видимому, существует Такой период времени, когда вам необходимо использовать некоторые из старых семейств биполярной ТТЛ- или n -МОП-логики, каждое семейство КМОП-логики имеет вариант с более низким входным порогом. Такие семейства имеют наименование 74НСТ и 74АСТ («быстродействующая КМОП-логика с ТТЛ-порогом»). Однако не пытайтесь использовать их везде, где только можно, ведь элементы с КМОП-порогом обладают более высокой помехоустойчивостью и представляют собой семейства по выбору проектировщика. К тому же в 80-е гг. БИС и СБИС постепенно переключались с n -МОП-технологии на КМОП (с вытекающими отсюда низкой мощностью и КМОП-совместимостью), одновременно увеличивая скорость и сложность. И наконец, на вершине быстродействия — элементы на GaAs (арсенида галлия), обеспечивающие скорость в несколько гигагерц.
