В этом разделе в одной его части мы рассмотрим проблемы, причиняющие неудобства разработчику, а в другой — по настоящему ненормальное поведение логических элементов.

Проблемы, причиняющие неудобства. Биполярные ТТЛ-элементы . Не следует забывать, что при низком уровне входы ТТЛ действуют как источник тока (например, 0,25 мА для LS, 0,5 мА для F). Это затрудняет использование RC-цепочек в качестве элементов задержки и подобных элементов, так как они в этом случае должны иметь низкое сопротивление и вам необходимо серьезно подумать, когда вы сопрягаете сигналы линейных устройств с ТТЛ-входами.

Значение порога у элементов ТТЛ (и серий, которые их имитируют — НСТ и ACT) близко к уровню земли, вследствие чего все это логическое семейство в известной степени подвержено влиянию помех (более подробно см. гл. 9 ). Так как эти логические семейства являются быстродействующими, они воспринимают короткие всплески по шине земли. Такие всплески часто возникают при быстрой смене состояний на выходах, что еще более осложняет проблему.

Биполярные ТТЛ-элементы предъявляют высокие требования к источнику питания: +5 В ±5 % при относительно высокой мощности рассеяния. Наличие токовых всплесков в шинах питания, которые вырабатываются схемами с активной нагрузкой, как правило, требует шунтирования источника питания, в идеальном случае — один конденсатор емкостью 0,1 мкФ на каждый корпус ИМС (рис. 8.96).

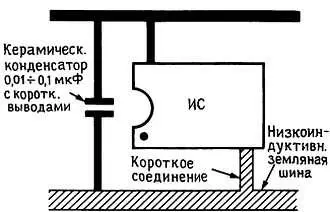

Рис. 8.96. Всегда целесообразно использовать устойчивую низкоиндуктивную разводку земли и не скупиться на развязывающие конденсаторы.

КМОП-элементы. Выходы КМОП-элементов подвержены пробою под действием статического электричества. «Смертность» у КМОП действительно подскакивает в зимнее время! Новые семейства с поликремниевыми затворами [НС(Т), АС(Т)] значительно больше страдают, чем их предки с металлическими затворами. Входы КМОП имеют очень большой разброс по значениям порогового уровня; в сочетании с высоким выходным импедансом (200–500 Ом) это приводит к возникновению проблемы скоса фронтов тактовых импульсов (см. разд. 8.34 ). Когда на выходе сигнал медленно нарастает, могут возникать двойные переключения на выходах. В устройствах на КМОП все неиспользованные входы, включая входы незадействованных вентилей, должны быть обязательно соединены с шиной высокого или низкого уровня.

Интересная врожденная проблема новейших быстродействующих КМОП-семейств в особенности АС и ACT состоит в наличии «подскока» уровня земли. Быстродействующий КМОП-элемент, работающий на емкостную нагрузку, генерирует громадные кратковременные токи по шине земли, приводящие к тому, что потенциал на линии земли, подходящий к корпусу микросхемы, моментально подпрыгивает! В результате этого подпрыгивает и низкий уровень на выходах на том же самом кристалле. На рис. 8.95 показан этот случай.

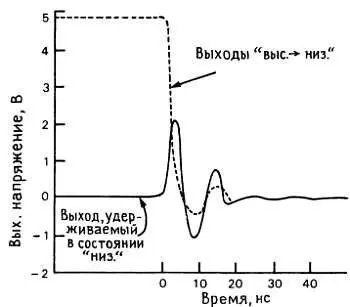

Рис. 8.95. Буфер 74АС244на 8 выходов, запускающий 7 нагрузок 50 пФ из «вые.» в «низк», и удерживающий 8-й выход в состоянии «низк.». «Земля» — медная плата (1 унция/кв. фут).

(По рис. 1.1–4 руководства по проектированию улучшенной КМОП-логики.)

В особенности заметьте, что амплитуда этого эффекта от 1 до 2 В не является редкостью. Давайте рассмотрим случай, когда время переключения составляет 3 не, а перепад в 5 В прикладывается к емкости 50 пФ. В результате получаем мгновенное значение тока I= CdU/ dt= 83 мА, а так как 8-разрядный буфер может нагружаться непосредственно на такие же восемь нагрузок (при общем токе 2/3 А!), такое поведение схемы не является неожиданным. Эта задача оказывается тяжелее, чем кому-либо представляется, и приводит к спорному новому набору АС/АСТ-схем с «центральным» расположением выводов питания и земли (для снижения индуктивности). На момент написания книги разработчики логики встали по разные стороны: по одну фирма TI, борющаяся за новую разводку выводов, а по другую — фирмы RCA и Fairchild, защищающие традиционную разводку по углам. Мы предостаточно поспорили с обеими сторонами и выявили слабости как противоположных аргументов, так и соперничающих кристаллов. По крайней мере пользователи должны сознавать серьезность этой проблемы и принять меры для сохранения индуктивности шины земли на низком уровне, насколько это возможно, когда используется семейство AC/ACT. Самым лучшим является использование печатных плат с распределенной шиной земли и множеством шунтирующих низкоиндуктивных конденсаторов. Лучший способ, если вам не нужна высокая скорость переключения, отказаться от семейства AC/ACT, а использовать взамен серию HC/HCT.

Аномальное поведение. Элементы ТТЛ. С элементами ТТЛ не связано такое большое число таинственных явлений, как с КМОП. Однако некоторые одновибраторы ТТЛ срабатывают от «глитчей» в цепи питания (или земли) и вообще, как правило, ведут себя в известной степени «нервно». Кроме того, схема, которая прекрасно работает на LS ТТЛ, может давать сбои, когда заменяется AS ТТЛ, из-за более быстрого переключения и увеличения токов потребления по цепям земли и окружающим ее (на этот взгляд серия 74F ТТЛ лучше). В большинстве случаев неправильную работу ТТЛ-элементов можно связать с проблемой помех.

Элементы КМОП. КМОП-элементы способны свести с ума кого угодно! Например, схема может войти в режим «тиристорного защелкивания», если сигнал на входе (или выходе) возникает сразу после включения питания. Результирующий ток (50 мА или более) через диоды входной защиты включит пару паразитных перекрестно связанных транзисторов, которые являются побочным эффектом КМОП-технологии с изолированными переходами (см. рис. 3.50 и разд. 14.16 ). При этом напряжение питания U cc закорачивается на землю, кристалл начинает греться и для того чтобы схема снова начала правильно работать, вам потребуется отключить питание. Если это не сделать в течение нескольких секунд, то придется заменить микросхему. Некоторые из новейших КМОП-схем (серия НС с поликремниевыми затворами фирм GE/RCA и National) невосприимчивы к «защелкиванию» даже с входным размахом 5 В выше уровня питания и работают при входном размахе 1,5 В выше уровня питания.

Схема КМОП имеет весьма коварные и странные режимы ложной работы. Один из выходных полевых транзисторов может открыться, что приводит к кодозависимым ложным срабатываниям, которые очень трудно обнаружить. Вход может начать работать как источник тока или токовая нагрузка. Весь корпус может начать потреблять от источника питания существенный ток. Чтобы легче было обнаружить неисправную микросхему, потребляющую большой ток в статическом режиме, рекомендуется последовательно с контактом U cc каждой микросхемы включить резистор 10 Ом (для микросхем, нагруженных на большое число входов, или мощные драйверы, такие, как в серии АС, используйте резистор 1 Ом).
