Кроме того, кристаллы КМОП дают большой разброс по входному порогу, а один и тот же кристалл может иметь неодинаковые значения порогового уровня для различных функций, которые выполняются по одному и тому же входу. Так, например, в устройстве 4013 выход Q' при управлении по R-входу переходит в состояние высокого уровня раньше, чем выход Q устанавливается в состояние низкого уровня. А это значит, что сигнал установки нельзя обрывать по изменению Q' , поскольку возникающий в этом случае импульс может не сбросить триггер.

Нельзя оставлять входы корпуса КМОП неподключенными. В этом случае схема время от времени может вести себя неправильно. Для того чтобы выявить неисправность, вы поставили щуп осциллографа в какую-то точку схемы и обнаружили там уровень 0 В, как и должно было быть. После этого в течение нескольких минут схема работает прекрасно, а затем снова сбивается! А произошло вот что: осциллограф разрядил неподключенный вход и потребовалось достаточно большое время, чтобы он смог снова зарядиться до порогового уровня. Дальше идет уже чистая фантастика: вы забыли подключить контактный вывод U cc корпуса КМОП, но все-таки схема работает просто идеально! А дело все в том, что она получает питание по одному из своих логических входов (от входа через защитный диод к цепи U cc корпуса). Вы можете не замечать этого в течение довольно длительного времени, пока не возникает ситуация, когда одновременно на всех входах корпуса будет действовать низкий уровень: кристалл потеряет питание и «забудет» свое состояние. В любом случае такой режим не может считаться нормальным, так как выходной каскад не запитан нужным образом и не в состоянии обеспечить номинальный ток. Сложность состоит в том, что подобная ситуация может давать о себе знать лишь эпизодически, поэтому вам придется пробежать не один круг, пока вы, наконец, додумаетесь, что же в действительности происходит.

Рис. 8.97 иллюстрирует ряд полезных применений цифровых схем.

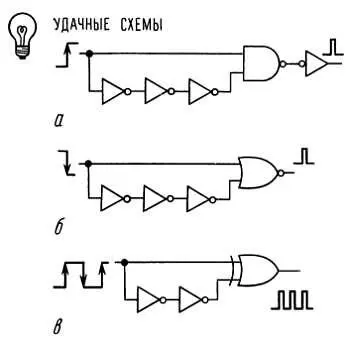

Рис. 8.97. а— формирователь импульса по переднему фронту; б— формирователь импульса по спаду сигнала; в— формирователь импульсов по обоим фронтам;

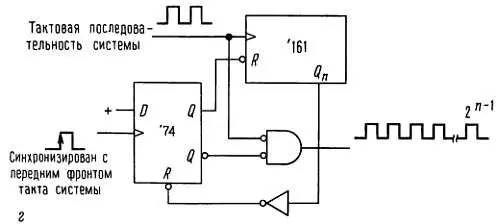

Рис. 8.97. г— синхронный генератор последовательности из 2 n импульсов;

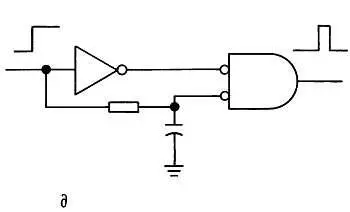

Рис. 8.97. д — регулируемый формирователь импульса по переднему фронту;

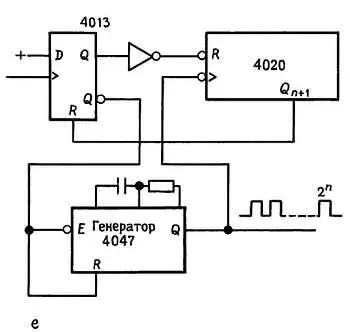

Рис. 8.97. е — асинхронный генератор последовательности из 2 n импульсов;

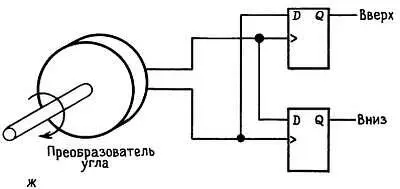

Рис. 8.97. ж - преобразование квадратурного кода в код реверсивного счетчика; используется для определения положения вращения по выходу преобразователя угла;

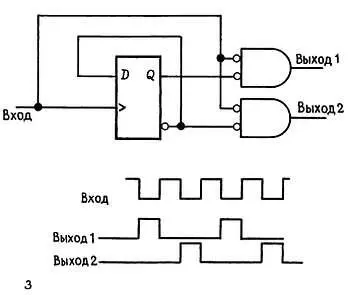

Рис. 8.97. з— квадратурный генератор синхроимпульсов.

На рис. 8.98 показаны примеры классических ошибок, совершаемых разработчиками при построении цифровых схем.

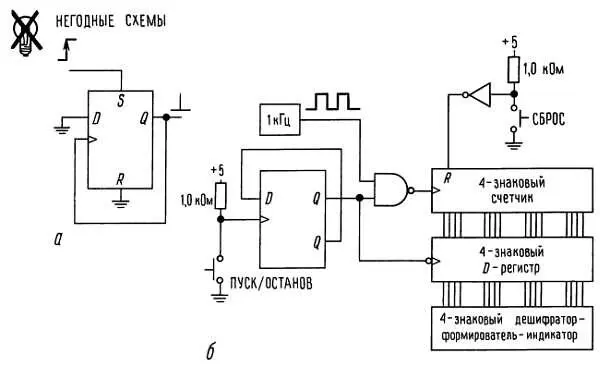

Рис. 8.98. а — формирователь короткого импульса; б— хронометр с одиночной кнопкой ПУСК/ОСТАНОВ;

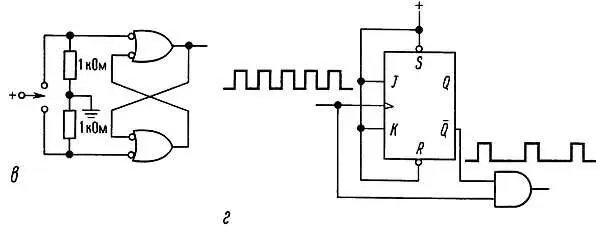

Рис. 8.98. в— схема для исключения каждого второго импульса из входной последовательности импульсов с длительностью 1 мкс (тонкий случай); г— ключ с подавителем дребезга;

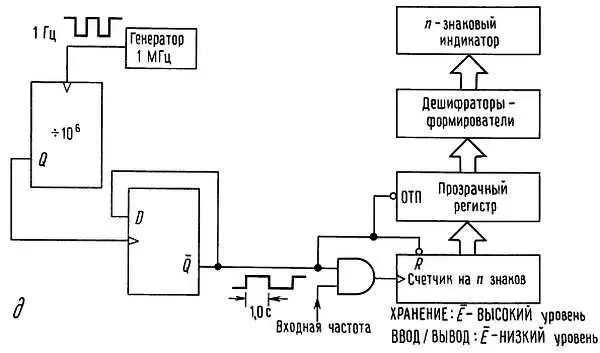

Рис. 8.98. д— счетный частотомер с буферным регистром.

( 1) Покажите, как построить JK-триггер с помощью D-триггера и коммутатора-мультиплексора на 4 входа. Подсказка: используйте адресные входы коммутатора в качестве J и К .

( 2) Разработайте схему, которая на 7-сегментном индикаторе будет показывать время (в миллисекундах), в течение которого была нажата кнопка. После каждого измерения устройство должно возвращаться в исходное положение. Воспользуйтесь генератором 1,0 МГц.

( 3) Разработайте измеритель реакции. После того как «А» нажимает кнопку, загорается светодиод и счетчик начинает отсчет. Когда свою кнопку нажимает «В», светодиод гаснет, а на цифровом индикаторе воспроизводится время в миллисекундах. Позаботьтесь о том, чтобы схема работала нормально даже в том случае, когда «А» успевает отпустить свою кнопку до того, как «В» нажмет свою.

( 4) Спроектируйте измеритель периода — устройство, измеряющее число микросекунд в одном периоде гармонического входного сигнала. Установите на входе компаратор на триггере Шмитта для формирования уровня ТТЛ; используйте тактовую частоту 1 МГц. Каждое очередное измерение должно начинаться после нажатия кнопки.

( 5) Если вы еще не успели поставить буферный регистр, добавьте его к счетчику периода.

( 6) Сделайте так, чтобы схема измеряла время десяти периодов. Кроме того, во время счета должен загореться светодиод.

( 7) Сконструируйте электронный секундомер. Кнопка «А» начинает и останавливает счет, кнопка «В» производит сброс. Выход должен иметь вид хх. х (секунды и десятые доли). Считайте, что в схеме имеются прямоугольные импульсы, следующие с частотой 1 МГц.

( 8) В некоторых секундомерах используется только одна кнопка (при каждом нажатии выполняется одна из операций цикла: пуск, останов, сброс, затем снова пуск и т. д.).

( 9) Спроектируйте высокочувствительный цифровой частотомер для измерения числа периодов входного сигнала в 1 с. Число значащих цифр должно быть достаточно большим. За время каждого цикла счета число, отсчитанное на предыдущем интервале, запоминайте в буферном регистре. Интервалы счета возьмите равными 1, 0,1 и 0,01 с. Полезно добавить в устройство хорошую входную схему, она позволит работать при различных значениях чувствительности. Эта схема представляет собой триггер Шмитта с регулируемыми гистерезисом и точкой запуска (используйте быстродействующий компаратор). Можно добавить также сигнальный вход для уровней ТТЛ. Подумайте над тем, как организовать двоично-десятичный выход: с помощью коммутации или путем параллельного вывода каждой цифры? Задумайтесь на некоторое время.
