Еще одно предостережение относительно входов. Некоторые компараторы обладают весьма ограниченным диапазоном напряжений на дифференциальных входах, некоторые типы всего 5 В (например, СМР-05, 685-7 и VT969/7). В этих случаях для защиты входов возможно понадобятся фиксирующие диоды, поскольку избыточное напряжение на дифференциальных входах приведет к уменьшению h 21э и вызовет постоянные ошибки смещения входа, а в ряде случаев выход из строя перехода база-эмиттер входного каскада. Универсальные компараторы в этом отношении лучше; типовое значение диапазона напряжений на дифференциальных входах составляет ± 30 В (например, 311, 393, LT1011 и т. п.).

Одной из важных особенностей входов компараторов является входной ток смещения и его зависимость от дифференциального входного напряжения. Во входных каскадах большинства компараторов используются биполярные транзисторы с входными токами смещения от десятков наноампер до десятков микроампер. Входной каскад представляет собой дифференциальный усилитель с большим усилением, поэтому при переходе компаратора через порог ток смещения изменяется. Кроме того, внутренние схемы защиты могут вызвать еще большие изменения тока смещения в нескольких вольтах от порога. На рис. 9.13 показана типовая зависимость тока смещения (для СМР-02).

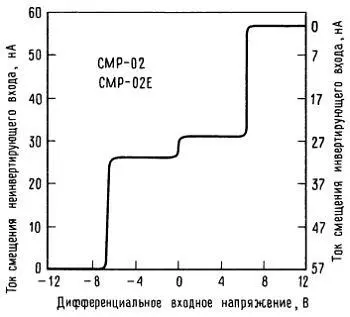

Рис. 9.13. Зависимость входного тока смещения от дифференциального входного напряжения для компаратора СМР-0,2. (С разрешения фирмы Precision Monoliths, Inc.) U и = ±15 В; Т окр= 25 °C.

Небольшая ступенька тока при 0 В (дифференциальное напряжение) представляет собой в действительности плавный переход примерно при 100 мВ; это соответствует изменению напряжения, которое необходимо для полного переключения входного дифференциального усилительного каскада из одного состояния в другое. Для тех применений, где необходимо обеспечить работу при крайне низком входном токе, используются компараторы с полевыми транзисторами на входе.

Примерами могут служить сдвоенные компараторы с полевыми МОП-транзисторами на входе СА3290, TLC372, TLC3702 и TLC393, а также LF311 с полевым транзистором с p-n -переходом, вариант известного компаратора 311. Последний имеет максимальный входной ток 50 пА (311–250 нА) при почти полном сохранении напряжения смещения и быстродействия. Там, где необходимы характеристики какого-то конкретного компаратора, но при более низком входном токе, на входе целесообразно добавить повторитель с согласованной парой полевых транзисторов.

И последнее замечание относительно входных характеристик: температурные градиенты на кристалле, обусловленные рассеиванием мощности на выходных каскадах, могут ухудшить указанное в спецификации напряжение смещения входов. В частности, в связи с тем что тепло, генерируемое на выходном каскаде и зависящее от состояния, может привести к переключению входа, для входных сигналов вблизи 0 В (дифференциальное напряжение) возможен эффект «урчания двигателя» (медленные колебания на выходном каскаде).

Общее быстродействие.Обычно полагают, что компаратор представляет собой идеальную переключательную схему, в которой любые сколь угодно малые изменения полярности дифференциального входного напряжения приводят к мгновенному изменению на выходе. В действительности же для малых входных сигналов компаратор ведет себя как усилитель, а его переключательные характеристики зависят от усилительных свойств на высоких частотах. В результате незначительные перегрузки по входу (т. е. при сигналах, больших, чем это необходимо для насыщения на постоянном токе) приводят к увеличению времени распространения и, как правило, к затягиванию фронта и спада на выходе. В технических данных на компараторы обычно имеется графа «время отклика для различных перегрузок по входу». Некоторые значения этого параметра для компаратора 311 приведены на рис. 9.14.

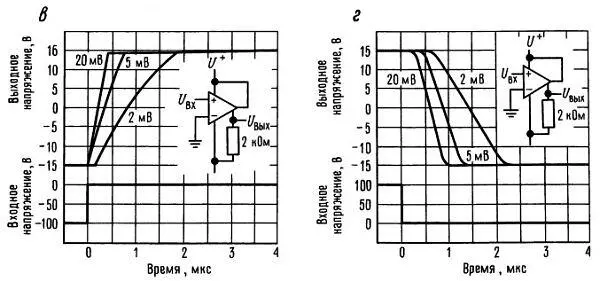

Рис. 9.14. Время отклика компаратора LM311при различных выходных перегрузках. (С разрешения фирмы National Semiconductor Corp.) U и = ±15 В; Т окр= 25 °C.

Обратите внимание на снижение параметра в конфигурации, когда выходной транзистор используется как повторитель, т. е. без усиления. Увеличение входного напряжения ускоряет процессы, поскольку снижение коэффициента усиления на высоких частотах компенсируется большим сигналом. Кроме того, увеличение внутренних токов усилителя позволяет ускорить заряд внутренних емкостей.

В табл. 9.3 приведены характеристики большинства современных компараторов.

Управление с помощью ТТЛ- и КМОП-элементов устройствами релейного типа, такими, как лампы (светодиоды, СИД), реле, устройства отображения и даже нагрузки с переменным током, не доставит вам особых трудностей. На рис. 9.15 представлены некоторые способы управления.

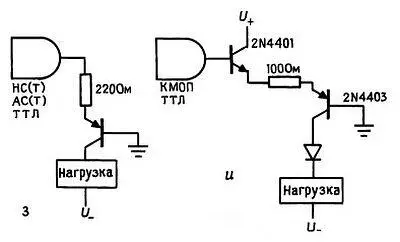

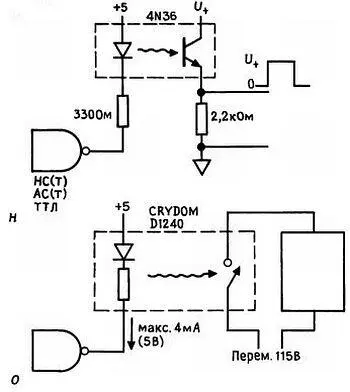

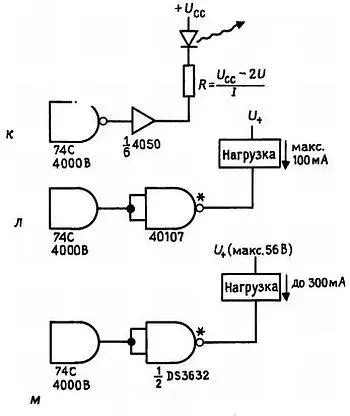

Рис. 9.15. Управление нагрузками от логических уровней.

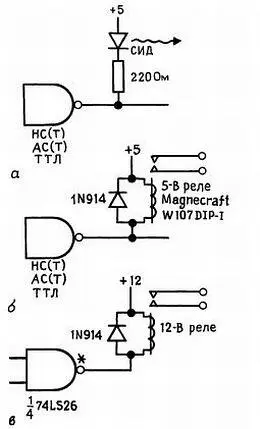

На схеме а показан стандартный способ управления СИД-индикатором от 5-вольтовой логики. ТТЛ-элементы лучше работают на отводе тока, чем на отдаче, поэтому СИД подключается к +5 В; для КМОП-элементов СИД можно подключать либо к U + , либо к земле. СИД ведет себя как диод с прямым падением напряжения от 1,5 до 2,5 В при типовых рабочих токах от 5 до 20 мА; используя некоторые самые современные высокоэффективные СИД, вы получите хорошую светоотдачу всего при нескольких миллиамперах (фирма Stanley выпускает ослепительно яркие приборы). Вместо дискретных СИД и резистора можно использовать СИД с интегральным токоограничивающим резистором (или регулятором тока), которые выпускаются многими фирмами; посмотрите каталоги фирм Dialight, General Instrument, Siemens и Hewlett-Packard.

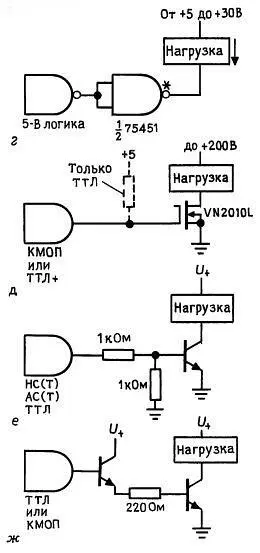

На схеме б показано, как управлять 5-вольтовым слаботочным реле с помощью логических элементов, отводя ток по типу схемы а ; диод шунтирует индуктивные выбросы. Реле, показанное на схеме, выполнено в стандартном корпусе DIP с сопротивлением обмотки 500 Ом (потребляемый ток составляет 10 мА, что соответствует возможностям большинства элементов 5-вольтовой логики). Схемы в, г и д предназначены для управления высоковольтной нагрузкой. На схеме в вентиль 74LS26 с открытым коллектором, работающий от источника 15 В, управляется 12-вольтовым реле, а на схеме г «сдвоенный периферийный формирователь» 75451 управляет некой неопределенной нагрузкой в диапазоне напряжений до 30 В и токов до 300 мА. Выпускаются также аналогичные приборы с открытым коллектором, предназначенные для работы с напряжением 80 В и даже с большими, чем в предыдущем случае, токами; познакомьтесь с серией DS3600, выпускаемой фирмой National, и с серией мощных формирователей фирмы Sprague (UCN/UDN/ULN), включающей превосходные октальные формирователи в корпусе DIP. В схеме д мы использовали низкопороговый n -канальный мощный полевой транзистор; благодаря высокому входному импедансу транзистора такой способ управления особенно удобен. При управлении ТТЛ-уровнями для обеспечения нормальных условий работы лучше использовать резисторную подвеску к питанию, поскольку минимальный гарантированный в ТТЛ-элементах высокий уровень (2,4 В) является слишком низким.
