Выходы n -МОП-элементов.На рис. 9.16 показана входная цепь интегральной схемы на n -канальных МОП-транзисторах, предназначенная для работы с ТТЛ. T 1 — инвертор, а Т 2 — истоковый повторитель с малыми геометрическими размерами, задающий необходимый ток от шины питания (резистор занял бы слишком много места, поэтому в качестве стоковой нагрузки всегда используется МОП-транзистор); часто используется и другой символ для изображения Т 2 . В современных схемах кремниевых вентилей пороговое напряжение входного транзистора находится в диапазоне от 1 до 1,5 В, поэтому вход можно непосредственно подключать к ТТЛ или КМОП-логике. В некоторых старых схемах порог может оказаться в диапазоне от 2 до 3 В, в этих случаях для управления от ТТЛ лучше использовать резистор 1-10 КОм, подключенный к шине питания; для КМОП обычно этого не требуется.

Рис. 9.16. Входная схема n-МОП-логики в режиме обогащения.

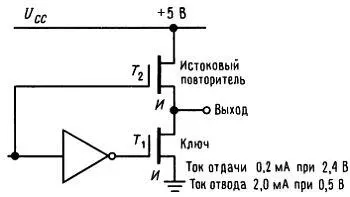

Выходы n -МОП-элементов.Выходная ступень 5-вольтовой n -МОП-логики показана на рис. 9.17.

Рис. 9.17. Выходная схема n-МОП-логики.

T 1 представляет собой ключ, а Т 2 — истоковый повторитель. Для того чтобы установить на выходе нижний уровень на затвор транзистора T 1 подается напряжение +5 В; напряжение на выходе при этом будет ниже 0,5 В даже при отводе тока в несколько миллиампер.

Ситуация в состоянии высокого выходного уровня несколько ухудшается: при минимальном высоком выходном ТТЛ-уровне +2,4 В напряжение затвор-исток составляет всего 2,6 В, что приводит к сравнительно высокому значению сопротивления R вкл ; для более высоких выходных напряжений ситуация быстро ухудшается.

Кривые на рис. 9.18 иллюстрируют это положение.

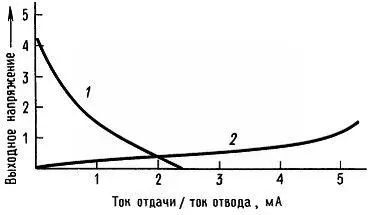

Рис. 9.18. Типовые выходные характеристики по току n-МОП-элементов. 1— ток отдачи; 2— ток отвода; 3— точка запуска схемы Дарлингтона.

В результате нагрузочная способность n -МОП-выхода составляет всего 0,2 мА (отдача тока) при напряжении на выходе +2,4 В. Это вполне допустимо для управления ТТЛ-входами, но выходит за пределы допустимого для 5-вольтовой КМОП-логики (используйте резистор, подключенный к шине питания, или вставьте вентиль НСТ или ACT); подобная неприятная ситуация изображена на рис. 9.19.

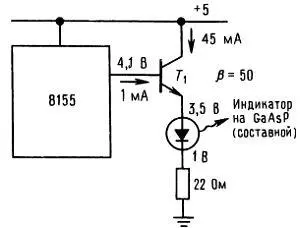

Рис. 9.19.

Для работы СИД с уровнями токов мультиплексируемого устройства отображения (25–50 мА во включенном состоянии) выход n -МОП-элемента должен отдавать ток около 1 мА при +4,1 В. Но это невозможно, поскольку напряжение U ЗИ должно при этом быть всего 0,9 В, а может быть, даже ниже порогового напряжения полевого транзистора. Вспомните еще, что все схемы 5-вольтовой логики должны функционировать при отклонении напряжения питания ±10 %, т. е. при напряжении +4,5 В. Для управления светодиодами (или другими сильноточными приборами) от n -МОП-элементов желательно использовать схемы, показанные на рис. 9.20.

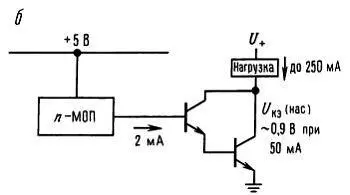

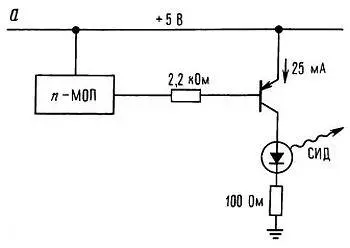

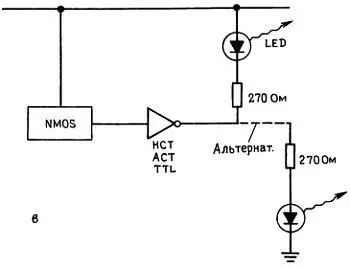

Рис. 9.20. Управление нагрузками с выходов n-МОП-элементов.

В первой схеме низкий выход n -МОП-элемента отбирает ток 2 мА, переводя pnp -транзистор в состояние полной проводимости. На второй схеме npn -транзистор схемы Дарлингтона переключается в открытое состояние малым выходным током n -МОП-элемента, находящегося в состоянии высокого уровня. В этой схеме ВЫСОКИЙ выход фиксируется на уровне падения напряжения на двух диодах выше земли, что может показаться не совсем «дружелюбным» обстоятельством, но оказывается, что выходы n -МОП-элементов проектируются с таким расчетом, чтобы их можно было таким образом закорачивать на землю; причем достаточно малые выходные токи получают возможность управлять базой транзистора с заземленным эмиттером в схеме Дарлингтона без нарушения работоспособности. Типовой n -МОП-выход может отдавать 2 Μ А при +1,5 В в базу схемы Дарлингтона, при этом способность выхода отводить ток для таких схем, как «сшестеренная» матрица Дарлингтона, составит 250 мА при 1 В. В серию ULN фирмы Sprague входят несколько сшестеренных и октальных матриц Дарлингтона в корпусах типа DIP.

В двух предыдущих главах мы использовали светодиоды и цифровые индикаторные приборы на светодиодах в различных примерах схем по мере необходимости. Светодиоды относятся к обширной области оптоэлектроники, которая включает в себя и устройства отображения на основе других технологий, а именно, жидких кристаллов, люминесцентных и газоразрядных приборов. Эта область включает также оптические электронные устройства, которые используются не только как индикаторы и дисплеи; к ним относятся оптроны, твердотельные реле, датчики положения («прерыватели»), диодные лазеры, матричные детекторы («приборы с зарядовой связью», ПЗС), электронно-оптические преобразователи и большое разнообразие компонентов, используемых в волоконной оптике.

Хотя мы будем и дальше использовать в качестве примеров различные «волшебные» приборы по мере их необходимости, нам представляется уместным обратиться к области оптоэлектроники, поскольку с ней связаны некоторые обсуждаемые здесь проблемы сопряжения логики.

Индикаторы.Электронные приборы выглядят более привлекательно и проще в применении, если на них есть разноцветные лампочки. В этой области светодиоды полностью вытеснили все предыдущие технологии. Вы можете приобрести красные, желтые и зеленые индикаторы, причем в различных корпусах, наиболее удобными из которых являются лампы для монтажа на панели и различные типы индикаторов для монтажа на печатной плате. Каталоги представляют поразительное их разнообразие по размерам, цвету, светоотдачи и углу излучения. Последняя характеристика требует некоторого пояснения: в так называемые «заливные» светодиоды вводится специальное рассеивающее вещество, поэтому их свечение в широком диапазоне угла зрения одинаково; во многих случаях это хорошо, но за это вы расплачиваетесь яркостью.
