С электрической точки зрения светодиод представляет собой обычный диод с прямым падением напряжения около 2 В (при изготовлении светодиодов используют фосфид арсенида галлия, обладающий более широкой запрещенной зоной и, следовательно, большим падением напряжения в прямом направлении, чем кремний). Типичные «заливные» светодиоды панельного типа дают хорошее свечение при прямом токе 10 мА; в углубленной части прибора можно обойтись обычно 2÷5 мА, особенно если используются светодиоды с малым углом излучения.

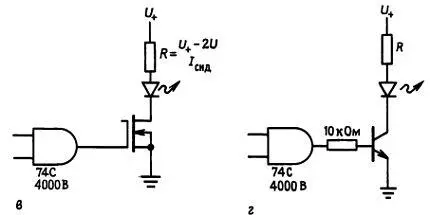

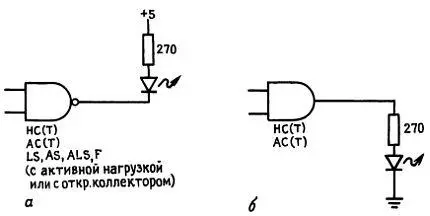

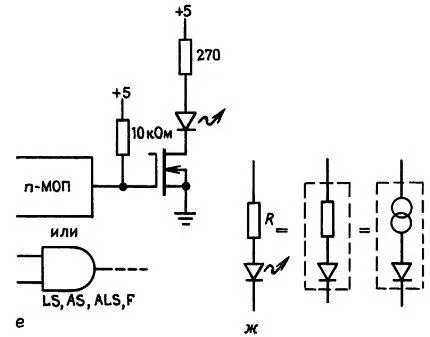

На рис. 9.21 показаны способы управления индикаторами на светодиодах.

Рис 921 Управление светодиодными индикаторами Боль - фото 266 Рис 921 Управление светодиодными индикаторами Большинство схем очевидно - фото 267 Рис 921 Управление светодиодными индикаторами Большинство схем очевидно - фото 268 Рис 921 Управление светодиодными индикаторами Большинство схем очевидно - фото 269

Рис. 9.21. Управление светодиодными индикаторами.

Большинство схем очевидно, однако заметьте, что, поскольку биполярные ТТЛ-элементы имеют небольшой ток отдачи, схему приходится строить так, чтобы низкий логический уровень включал светодиод; для сравнения отметим, что КМОП-семейства симметричны относительно нагрузочной способности по току. n -МОП-схемы, как и биполярные ТТЛ-схемы, обладают слабой отдачей тока, к тому же их способность к отводу тока весьма ограничена, поэтому следует использовать буфер (например, вентиль НСТ) или дискретный полевой транзистор. Учтите также, что некоторые индикаторы на светодиодах выпускаются с внутренними токоограничивающими резисторами (или даже с внутренней схемой фиксации тока); в этих случаях внешний резистор можно не ставить.

Можно использовать небольшие матрицы индикаторов, наборы из 2, 4 или 10 светодиодов в ряд, предназначенные для монтажа на печатной плате. Последние используются чаще всего для вывода данных в виде линейных гистограмм. Они выпускаются как для вертикального монтажа, так и для монтажа под прямым углом. Можно также использовать индикаторы для монтажа на панели, в которых объединены красные и зеленые светодиоды в одном корпусе. Панель при этом становится выразительнее, — плохие и хорошие условия отображаются разными цветами. Мы используем индикаторы на светодиодах, выпускаемые такими фирмами, как Dailight, General Instrument, HP, Panasonic, Siemens и Stanley. Последняя специализируется на лампах необычайно высокой эффективности; вы можете узнать эти приборы на выставках по электроники по изумленным взглядам посетителей.

Дисплеи. Дисплеем называют оптоэлектронный прибор, который может отобразить цифру (цифровой дисплей), 16-ричную цифру, т. е. 0–9 и A-F (16-ричный дисплей) или любую букву или цифру (буквенно-цифровой дисплей). В настоящее время доминирующими технологиями производства дисплеев являются светодиоды и жидкие кристаллы. Жидкокристаллические дисплеи (ЖКД) — это новейшая технология, которая обладает существенными преимуществами для батарейного оборудования, поскольку имеет очень низкую мощность рассеивания, для оборудования, находящегося на открытом воздухе или в условиях высокой внешней освещенности, для создания дисплеев с заказными формами и символами и дисплеев с большим числом цифр и букв. С другой стороны, светодиоды несколько проще в применении, особенно, если вам нужно всего несколько цифр или букв. Кроме того, они выпускаются трех цветов и хорошо выглядят в условиях пониженной освещенности, где их показания легче считываются, чем показания ЖКД.

В области дисплеев на большое число символов, скажем, на одну или две строки текста, с ЖКД конкурируют газоразрядные (плазменные) дисплейные панели, особенно в том случае, когда требуется ясность и контрастность. Вместе с тем плазменные дисплеи потребляют большую мощность, поэтому для батарейного оборудования лучше использовать ЖКД.

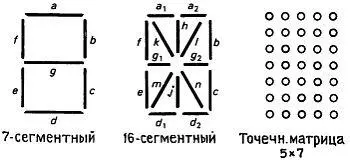

Дисплеи на светодиодах. На рис. 9.22 показаны разновидности дисплеев на светодиодах.

Рис 922 Простейшим является 7сегментный дисплей он может отображать цифры - фото 270

Рис. 9.22.

Простейшим является 7-сегментный дисплей; он может отображать цифры 0–9 и шесть букв расширения (A-F), хотя последние отображаются несколько неуклюже (AbcdEF). Вы можете приобрести односимвольные 7-сегментные дисплеи самых разных размеров и дисплеи в виде «палочек» по 2, 3, 4 или 8 символов (обычно они предназначены для мультиплексирования — символы отображаются по одному быстро следуя друг за другом). Односимвольные дисплеи имеют выводы для 7 сегментов и общего электрода; таким образом, возможны две разновидности дисплеев — с общим катодом и с общим анодом. В дисплеях на несколько символов выводится общий электрод каждого символа, но соответствующие сегменты объединяются; это, как раз то, что нужно для мультиплексирования.

16-сегментные дисплеи и матричные дисплеи на 5x7 точек выпускаются в двух вариантах: «тупые» дисплеи, в которых выведены сегменты и общий электрод (также как и в 7-сегментных дисплеях) и «умные» дисплеи, которые принимают на себя всю тяжелую работу по дешифрации и формированию. Не будем больше заниматься обобщениями, рассмотрим лучше несколько примеров (рис. 9.23).

Рис 923 Управление дисплеем на 7сегментном светодиодном индикаторе а - фото 271 Рис 923 Управление дисплеем на 7сегментном светодиодном индикаторе а - фото 272

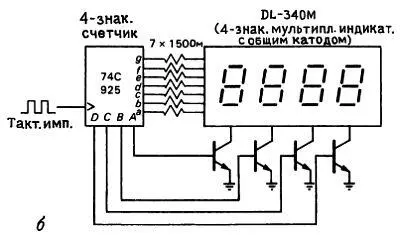

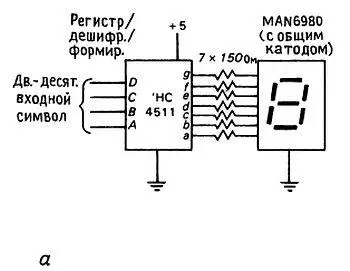

Рис. 9.23. Управление дисплеем на 7-сегментном светодиодном индикаторе, а— одноцифровой; б— мультиплексированный.

На первой схеме показан способ управления дисплеем на одном 7-сегментном светодиодном индикаторе с общим катодом. Элемент `НС4511 — это элемент «регистр/дешифратор/формирователь с преобразованием двоично-десятичного кода в 7-сегментный»; он способен отдавать ток около 15 мА при активном выходе +4,5 В. Последовательные резисторы гарантируют, что ток сегментов будет ограничен указанной величиной при прямом падении напряжения на диодах 2 В. Можно использовать матрицу из одинаковых резисторов в удобном корпусе с однорядным расположением выводов.

Если вы используете принцип мультиплексирования, т. е. высвечиваете только одну цифру за одно обращение, вам понадобится всего один кристалл дешифратора/формирователя, даже при отображении нескольких цифр. На рис. 9.23, б показан принцип мультиплексирования; используется БИС 4-разрядного (десятичных разрядов) счетчика с встроенными 7-сегментными мультиплексируемыми формирователями. Элемент 74С925 предоставляет свои сегментные формирователи (активный высокий уровень с большой нагрузочной способностью) по очереди в распоряжение каждой цифре, одновременно устанавливая активный высокий уровень на соответствующем цифровом выходе A-D . Остальная часть схемы не требует пояснений, за исключением, быть может, той неприятности, что цифровые выходы прижимаются к уровню выше земли, соответствующему падению напряжения на диоде. К счастью, 74С925 допускает подобное включение, поскольку цифровые выходы имеют буферную и токоограничивающую цепь.
