Прерыватели.Пару «светодиод-фототранзистор» можно использовать в качестве датчика близости или движения. «Оптический прерыватель» состоит из светодиода, связанного по щели в 1/8 дюйма с фототранзистором. Он может обнаруживать присутствие светонепроницаемой полоски или вращения щелевого диска. Другой вариант — светодиод и фотодетектор, направленные в одну сторону; такой элемент обнаруживает присутствие в непосредственной близости отражающего объекта. Взгляните на рис. 9.27.

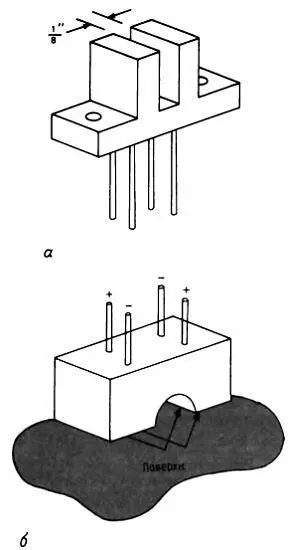

Рис 927 а оптический прерыватель б датчик отражающего объекта - фото 283

Рис. 9.27. а— оптический прерыватель; б— датчик отражающего объекта.

Оптические прерыватели используются в дисководах и принтерах для обнаружения края подвижного узла. Можно приобрести «кодер вращения», который генерирует квадратурную импульсную последовательность (два выхода с фазовым сдвигом 90°) при вращении вала. Он прекрасно заменяет резистивные панельные органы управления (потенциометры). Смотри разд. 11.09 .

При разработке любых практических схем, в которых вы собираетесь использовать оптические прерыватели или датчики с отражением, обратите внимание на датчики на эффекте Холла как на альтернативный вариант; это твердотельные датчики на магнитном поле, предназначенные для определения степени близости объекта. Обычно датчики такого типа используются в автомобильных системах зажигания вместо наконечников механических прерывателей.

Излучатели и детекторы.Мы уже упоминали светодиоды в связи с дисплеями и оптронами. Последнее достижение в области оптоэлектроники — это доступные недорогие твердотельные диодные лазеры, — источники когерентного света в отличии от диффузионных светодиодов. Один из них вы можете увидеть, если откроете верхнюю крышку портативного проигрывателя компакт-дисков. Диодные лазеры стоят около 20 долл. и продаются фирмами, производящими бытовую электронную аппаратуру (Matsushita, Mitsubishi, Sharp и Sony). Типичный диодный лазер генерирует 10 мВт световой мощности на 800 нм (невидимый в ближней инфракрасной области спектра) при токе 80 мА и прямом падении напряжения на диоде 2 В. Выходной поток излучается непосредственно из крошечного отверстия на кристалле с углом расхождения 10°-20°; его можно коллимировать с помощью линзы и получить параллельный пучок или очень маленькое фокусное пятно. Светодиодные лазеры широко используются в оптоволоконной связи.

Еще одной технологией производства излучателей является линейная светодиодная матрица высокой плотности; 300 излучателей на дюйм и даже больше; такие матрицы используются в светодиодных принтерах. При успешном развитии полупроводниковой технологии такие принтеры заменят лазерные, поскольку они проще, надежнее и обладают крайне высокой разрешающей способностью.

В области детекторов существуют несколько альтернатив простым фотодиодам и фототранзисторам, которые мы обсуждали выше, особенно когда требуется скорость или чувствительность. В разд. 15.02 мы рассмотрим PIN-диоды, приборы с зарядовой связью и усилители.

Цифровые сигналы и длинные линии

При передаче цифровых сигналов по кабелям или между отдельными приборами возникают специфические проблемы. Важную роль начинают играть такие эффекты, как емкостная нагрузка на быстрые сигналы, синфазные перекрестные помехи, а также эффекты «длинных линий» (отражение от несогласованной нагрузки, см. разд. 13.09 ). Чтобы обеспечить надежную передачу, в большинстве случаев необходимо использовать специальные средства и соответствующие интерфейсные ИС. Некоторые из этих проблем могут возникнуть даже на отдельной печатной плате, поэтому необходимо кое-что знать о способах передачи цифровых сигналов. Начнем с проблем передачи в пределах одной платы. Затем рассмотрим проблемы, возникающие при передаче сигналов между платами, по шинам данных, и наконец, при передаче сигналов между приборами по скрученным парам и коаксиальным кабелям.

9.11. Внутриплатные соединения

Ток переходного процесса выходного каскада. Двухтактная выходная схема в ТТЛ и КМОП ИС состоит из пары транзисторов, включенных между U + и землей. Когда состояние на выходе изменяется, существует короткий интервал времени, в котором оба транзистора находятся в открытом состоянии; на этом интервале от U + к земле проходит импульс тока, создавая короткий отрицательный выброс на шине U + и короткий положительный выброс на земляной шине. Эта ситуация показана на рис. 9.28.

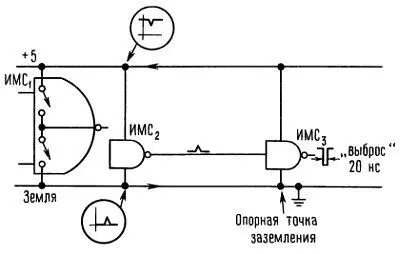

Рис 928 Помехи на шине земли Предположим что ИС 1 меняет свое состояние - фото 284

Рис. 9.28. Помехи на шине земли.

Предположим, что ИС 1 меняет свое состояние; в этом случае от шины +5 В к земле протекает большой кратковременный ток по указанным путям (для схем 74Fхх или 14АС(Т)хх ток может достигать 100 мА). Этот ток в комбинации с индуктивностью проводников земли и U + приводит к появлению, как показано на рисунке, коротких выбросов напряжения относительно опорной точки. Несмотря на то, что выбросы могут иметь длительность всего 5÷20 нc, они доставляют массу неприятностей. Предположим, например, что ИС 2 , «простодушный свидетель», находящийся вблизи «кристалла-нарушителя», находится в состоянии низкого уровня и управляет схемой ИС 3 , расположенной несколько дальше. Положительный выброс на земляной шине ИС 2 появляется и на ее выходе и, если этот выброс достаточно велик, ИС 3 воспримет его как короткий выброс высокого уровня. Таким образом, на ИС 3 , расположенной на некотором расстоянии от «возмутителя спокойствия» ИС 1 , появится полноценный логический импульс, готовый помешать работе «добропорядочной» схемы. Много усилий не требуется для того, чтобы запустить или сбросить триггер, и такие выбросы тока по земляной шине блестящее умеют делать подобную работу.

Лучшей профилактикой против таких явлений является: а) использование большого числа земляных шин по всей плате вплоть до применения «земляных поверхностей» (одна сторона двухсторонней печатной платы целиком отводится под землю) и б) обильное использование конденсаторов развязки по всей схеме. Чем мощнее шины земли, тем меньше выбросы, индуцированные током (меньше индуктивность и сопротивление). Роль конденсаторов развязки, включенных между U + и землей и разбросанных по всей плате, заключается в том, чтобы передать импульсы тока по кратчайшим путям с небольшой индуктивностью и существенно уменьшить выбросы по напряжению (конденсатор работает как локальный источник напряжения, поскольку напряжение на нем существенно не изменяется во время коротких выбросов тока).
