Лучше всего установить возле каждой ИС конденсатор емкостью от 0,05 до 0,1 мкФ, хотя может оказаться достаточным и один конденсатор на две-три ИС. Кроме того, для запаса энергии полезно расставить по всей плате танталовые конденсаторы большой емкости (достаточно 20 мкФ, 20 В). Между прочим, конденсаторы развязки между шинами питания и землей рекомендуется ставить в любых схемах, будь то цифровые или линейные. Они помогают превратить шины питания в низкоимпедансные источники напряжения на высоких частотах и предотвращают сигнальную связь между схемами через источник питания. Шины питания без развязок могут привести к непредусмотренному поведению схемы, колебаниям и вообще к головной боли.

Выбросы, обусловленные емкостными нагрузками.Несмотря на развязки по питанию, ваши проблемы еще не закончились. Взгляните на рис. 9.29.

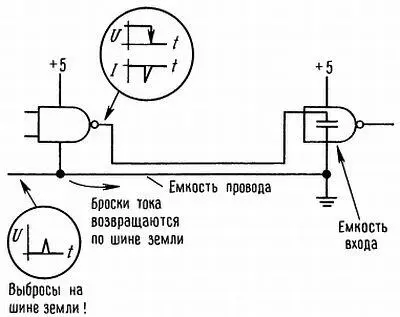

Рис 929 Помехи на шине земли изза емкостной нагрузки Цифровой выход - фото 285

Рис. 9.29. Помехи на шине земли из-за емкостной нагрузки.

Цифровой выход обнаруживает паразитную емкость монтажа и входную емкость ИС, которой он управляет (обычно, 5-10 пФ) как часть общей нагрузки. Для того чтобы осуществить быстрый переход от состояния к состоянию, он должен отобрать от этой нагрузки или подать в нее большой ток в соответствии с I= C( dV/ dt). Рассмотрим, например, схему 74АСхх (5-вольтовый выходной перепад за 3 нс), которая управляет общей емкостью нагрузки 25 пФ (это соответствует 3–4 логическим нагрузкам с короткими проводниками). Ток в момент логического перехода составляет 40 мА, т. е. почти на максимальной нагрузочной способности выхода управляющей ИС! Этот ток возвращается через землю (при переходе от высокого к низкому) или через шину +5 В (при переходе от низкого к высокому), индуцируя эти «шустрые» меленькие выбросы, о которых шла речь ранее (для того чтобы получить представление об их величине, примите к сведению тот факт, что индуктивность монтажа составляет примерно 5 нГн/см. На дюйме земляного провода, по которому протекает этот ток логического перехода, появится выброс U= L( dI/ dt) = 0,2 В). Если ИС окажется октальным буфером с одновременными переходами на полдюжине выходов, то выбросы по земле превысят 1 В; см. рис. 8.95. Похожие выбросы по земле (хотя и поменьше) появятся вблизи управляемой ИС, где выбросы тока возвращаются на землю через входную емкость управляемого прибора. В синхронных системах с большим числом элементов, одновременно меняющих состояние, ситуация с выбросами-помехами становится настолько серьезной, что схема не в состоянии работать надежно.

Особое значение это приобретает для больших печатных плат с длинными межсоединениями и длинным земляным путем. В такой схеме могут происходить сбои, когда целая группа линий данных меняет свое состояние от верхнего уровня к низкому, вызывая появление кратковременного очень большого тока по земле. Такая информационная зависимость является характерной особенностью сбоев, обусловленных помехами, и хорошим обоснованием для прогона расширенных тестов памяти в микропроцессорных системах (в которых обычно имеется 16 линий данных и 24 адресных линии с самым разнообразным распределением информации).

Наилучший подход к проектированию состоит в том, чтобы использовать массивную разводку земли (для обеспечения низкой индуктивности), лучше всего в виде внутреннего слоя земли на многослойной плате (см. гл. 12 ) или по крайней мере перпендикулярных земляных проводников с обоих сторон более простой двухсторонней платы. Обильное использование конденсаторов развязки обязательно. Острота этих проблем не так велика для высоковольтных КМОП-элементов (благодаря медленным фронтам); с другой стороны, для логических семейств F, AS и АС (Т) эти проблемы достигают наивысшей остроты. Действительно, семейство АС (Т) настолько склонно к динамическим выбросам тока, что некоторые изготовители (начиная с TI) отказались от традиционного «углового» расположения выводов земли/питания в пользу «центрального» расположения с более низкой индуктивностью выводов; они пошли еще дальше, использовав для снижения индуктивности земли четыре соседних вывода. Учитывая эти проблемы, лучше не применять без нужды быстродействующее логическое семейство; вот почему мы рекомендовали использовать для общих целей логику НС, а не АС.

9.12. Межплатные соединения

В случае логических сигналов, передаваемых между платами, возможностей для появления помех становится все больше. Возрастает емкость проводников, цепь земли становится длиннее, поскольку теперь она проходит по кабелям, разъемным соединителям, платным расширителям и т. п. Поэтому выбросы по земле, возникающие за счет токов во время логических переходов, как правило, больше и вызывают больше беспокойств. Лучше всего стараться избегать передачи между платами тактирующих сигналов с большим коэффициентом разветвления, если это возможно; а провода заземления к отдельным платам сделать достаточно мощными. Если тактирующие сигналы все же передаются между платами, то целесообразно использовать на каждой плате вентиль в качестве входного буфера. В крайнем случае может понадобится ИС линейного формирователя и приемника, но об этом несколько позже. В любом случае критические схемы лучше располагать на одной плате: у вас появляется возможность контролировать индуктивность цепи земли и свести к минимуму емкость монтажа. Проблемы, с которыми вы столкнетесь при пересылке быстрых сигналов через несколько плат, трудно даже оценить; они могут обернуться настоящим бедствием для всего проекта.

9.13. Шины данных

Когда большое число подсхем объединяются в шину данных (более подробно об этом см. гл. 10 и 11 ), упомянутые проблемы становятся еще более острыми. Более того, появляются новые моменты — эффекты длинных линий, обусловленные длиной и индуктивностью самих сигнальных линий. Для самых быстрых ЭСЛ ИС (ECLIII, ECL100K с фронтом менее 1 нc) эти эффекты становятся настолько важными, что все сигнальные цепи длиной более 1 дюйма следует рассматривать как линии передачи и соответствующим образом их согласовывать.

Для шин данных любой существенной длины (1 фут и более) наилучшим подходом, по-видимому, является применение объединительной платы с «земляной плоскостью». Объединительная плата (см. гл. 12 ) представляет собой простую печатную плату, содержащую ряд разъемных соединителей под печатный монтаж для подключения отдельных схемных плат, составляющих всю логическую схему. Объединительные платы — это экономное решение проблемы объединения плат, а если они выполнены соответствующим образом, то и решение электрических проблем. Проводники, расположенные вблизи земли, имеют меньшую индуктивность и менее склонны к образованию емкостной связи с близлежащими сигнальными линиями, поэтому для создания простой объединительной платы все сигнальные линии следует расположить на одной стороне, а другую сторону отвести под основательную земляную плоскость (двухсторонние печатные платы имеют широкое распространение, но для сложных схем все чаще начинают применять многослойные печатные платы).
