Последнее замечание на эту тему. Когда эффекты длинной линии типа «звонов» и выбросов по земле сильно вас допекут, вы, возможно, в отчаянии прибегнете к распространенному приему: подключить конденсатор прямо к вентилю, управляемому длинной линией. Мы сами делали это неоднократно, тем не менее мы не рекомендуем прибегать к этому малоизящному приему, поскольку он только усложняет проблему больших токов по земле во время логических переходов (см. разд. 9.11 ).
Оконечная нагрузка шин.Сигнальные линии шин большой длины принято нагружать на самом дальнем конце резисторами, подключенными к питанию или к земле. Длинные пары проводов или коаксиальные кабели обладают «характеристическим импедансом» Z 0(об этом пойдет речь в гл. 13 ). Сигнал, распространяющийся по кабелю, который нагружен этим импедансом (кстати, всегда резистивный), полностью поглощается без всяких отражений. Любая другая величина нагрузки, в том числе и холостой ход, вызывает отраженные волны, амплитуда и фаза которых зависит от рассогласования импедансов. Ширина печатных проводников и расстояние между ними таковы, что характеристический импеданс линий связи на печатной плате составляет примерно 100 Ом, что почти соответствует характеристическому импедансу скрученной пары из обычного изолированного провода 24-го калибра или другого, близкого сечения.
Распространенным способом завершения ТТЛ-шины является подключение делителя напряжения между +5 В и землей. Логический высокий уровень удерживается при этом на уровне +3 В, а это означает, что при переключении нужен меньший перепад напряжения и поэтому через емкость нагрузки протекает меньший ток. Обычно выбирают комбинацию из резисторов 180 и 390 Ом, подключенных соответственно к +5 В и земле (рис. 9.32).
Другой способ, хорошо работающий и для ТТЛ и для КМОП, состоит в том, чтобы использовать нагрузку по переменному току, состоящую из последовательной цепочки резистор-конденсатор между линией данных и землей (рис. 9.30).
Величина резистора обычно выбирается близкой к характеристическому импедансу шины (типовое значение 100 Ом); величина емкости должна быть выбрана из расчета низкого емкостного сопротивления на частоте, равной обратной величине времени подъема сигнала (в общем случае достаточно 100 пкФ).

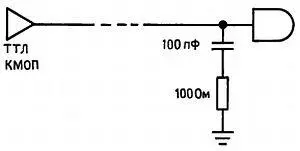

Рис. 9.30. Нагрузка по переменной составляющей.

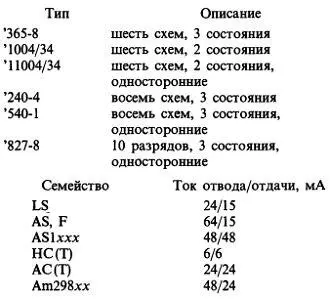

Шинные формирователи.Бели линии шин имеют большую длину или большой коэффициент разветвления, то необходимо использовать специальные логические элементы с высокой нагрузочной способностью по току. Ниже перечислены наиболее известные элементы этого типа.

«Односторонние» означает, что входные и выходные выводы ИС расположены на противоположных сторонах корпуса. Существуют также ИС-приемо/передатчиков с соответствующей нагрузочной способностью; они могут использоваться как буферы данных в любом направлении благодаря применению на каждой линии данных параллельных пар буферов с 3-я состояниями, включенных навстречу друг другу; вход «направление» определяет, в какую сторону будут передаваться данные. Другие типы приборов приведены в табл. 8.4 и табл. 8.5.
Передачу цифровых сигналов от одного устройства к другому нельзя осуществлять с помощью простого одиночного проводника, такое соединение подвержено влиянию взаимных помех. Цифровые сигналы обычно передаются по коаксиальным кабелям, скрученным парам, плоским кабелям (иногда с земляной поверхностью или в экране), многожильным кабелям и все чаще по оптоволоконным кабелям. Мы встретимся еще раз с коаксиальными кабелями (нежно называемыми «коаксами») в гл. 13 в связи с радиочастотной техникой; здесь же мы намерены рассмотреть некоторые способы передачи цифровых сигналов между коробками с электроникой, поскольку эти способы составляют важную часть цифрового сопряжения. В большинстве случаев существуют специализированные ИС формирователей/приемников, способные облегчить вашу работу.
Стандарт RS-232 .Для сравнительно медленной передачи сигналов (несколько тысяч бит в секунду) по многожильным кабелям обычно используют известный сигнальный стандарт RS-232C (или более новый RS-232D). Стандартом определены биполярные уровни от ±5 до ±15 В (для формирователей необходимы положительное и отрицательное напряжения питания, но приемники обычно этого не требуют); приемники допускают, как правило, управление гистерезисом и временем отклика под конкретную ситуацию с помехами; применяя стандарт RS-232, вы можете использовать многожильный кабель без всякой экранировки, так как максимальная скорость изменения напряжения формирователей для минимизации перекрестных помех намерено ограничена величиной 30 В/мкс. Кроме основного ТТЛ-совместимого элемента, состоящего из 4 пар «формирователь/приемник» (148 8/1489), в настоящее время имеется несколько улучшенных ИС, включая маломощные варианты (LT1032, 1039 и МС145406, см. разд. 14.47 ) и варианты, работающие от одного источника +5 В (серии МАХ-232 и LT1130, LT1080). Последние содержат преобразователь напряжения для формирования необходимого отрицательного напряжения. Типовая схема показана на рис. 9.31.

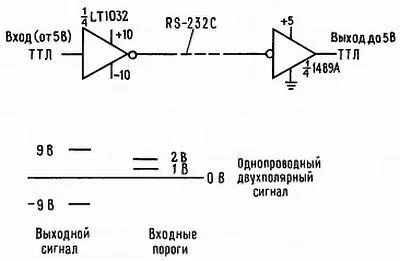

Рис. 9.31. Кабельные приемники и передатчики высокой помехоустойчивости; выполнены по стандарту RS-232.
RS-232 широко используется для обеспечения связи между компьютерами и терминалами на стандартизованных скоростях передачи данных, входящих в диапазон от 110 до 38400 бит/с. Полный стандарт определяет даже распайку контактов 25-контактного субминиатюрного соединителя типа D и используется для передачи данных в коде ASCII (см. разд. 10.19 ).
Непосредственное управление от 5-вольтовой логики.Линиями средней длины, как и шинами данных, можно управлять непосредственно логическими уровнями; в общем случае необходимы вентили с большой нагрузочной способностью по току (см. приведенный выше перечень под заголовком «шинные формирователи»). На рис. 9.32 показано несколько способов управления. На первой схеме буфер (может иметь открытый коллектор) управляет нагруженной линией с ТТЛ-триггером Шмитта в качестве приемника для повышения помехоустойчивости. Если уровень помех высок, то можно использовать, как показано на второй схеме, замедляющую RС-цепь с подстройкой постоянной времени (и скорости передачи!) в соответствии с конкретной обстановкой. В этой схеме триггер Шмитта играет важную роль. В последней схеме мощный КМОП-буфер управляет линией с комплексной нагрузкой и КМОП-триггером Шмитта в качестве приемника.
