Широко известная читателю по предыдущим изданиям монография известных американских специалистов посвящена быстро развивающимся областям электроники. В ней приведены наиболее интересные технические решения, а также анализируются ошибки разработчиков аппаратуры: внимание читателя сосредоточивается на тонких аспектах проектирования и применения электронных схем. На русском языке издается в трех томах.
Том 2 содержит сведения о прецизионных схемах и малошумящей аппаратуре, о цифровых схемах, о преобразователях информации, мини- и микроЭВМ и микропроцессорах.
Для специалистов в области электроники, автоматики, вычислительной техники, а также студентов соответствующих специальностей вузов и техникумов.
Искусство схемотехники. Том 2 [Изд.4-е] - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:

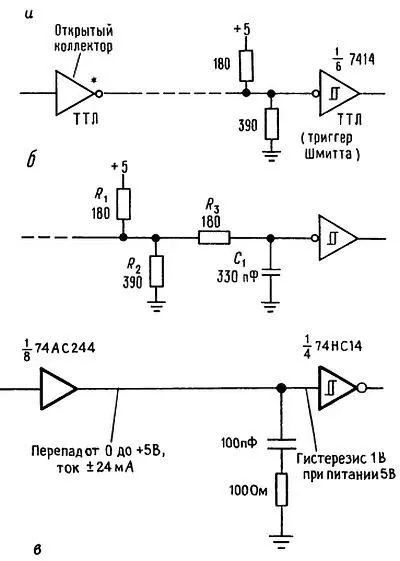

Рис. 9.32. Оконечные цепи с формированием логических уровней.
Непосредственное управление с помощью логических уровней будет нормально работать на скрученной паре, плоском и коаксиальном кабелях средней длины (около 3 м). Из-за быстрых фронтов большое значение приобретает емкостная связь с соседними линиями. Обычное «лекарство» — это чередование с земляными линиями или спаривание сигнальных линий с земляными (скрученная пара). Проблема взаимосвязи сигналов практически лишает возможности осуществить непосредственное управление от логики с использованием многожильных кабелей. В следующем разделе мы покажем несколько интересных осциллограмм, иллюстрирующих эту проблему, и познакомим с другим эффективным «лекарством», дифференциальным логическим управлением.
Важное замечание: никогда не пытайтесь управлять длинными линиями от небуферированных тактируемых элементов (триггеров, одновибраторов, счетчиков и некоторых регистров сдвига); емкостная нагрузка и эффекты «длинных линий» могут вызвать неправильное поведение схемы. «Буферированные» элементы содержат выходные формирователи, включенные между внутренними регистрами и выходными контактами и поэтому «не видят» реальных сигналов (с плохими параметрами) на выходных линиях и не сталкиваются с этой проблемой.
Управление от высоковольтной логики. Если для передачи сигналов по кабелям вы используете непосредственное управление от логики, то вы можете повысить помехоустойчивость, увеличивая перепад сигналов. В примере, показанном на рис. 9.33, в качестве генератора 12-вольтового логического перепада для скрученной пары используется элемент 75361 «формирователь ТТЛ-МОП». Приемником является элемент 75152, который позволяет устанавливать входной порог (входное сопротивление составляет примерно 9 кОм, следовательно, резистор смещения 12 кОм установит порог на +5 В) и гистерезис (в данном случае до ±2 В). Нагрузка линии 120 Ом согласовывает характеристический импеданс скрученной пары.

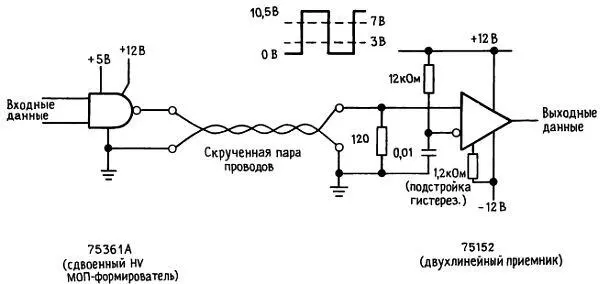

Рис. 9.33. Повышение помехоустойчивости с помощью высоковольтного кабельного формирователя.
Трапецеидальное управление.Для снижения остроты проблемы емкостной связи с соседними линиями фирма National изготавливает линейные формирователи/приемники (серии DS3662, DS3890) с управляемым временем переключения формирователя в сочетании с управляемым временем отклика приемника. По существу это сводится к управлению линией, нагруженной на схему, показанную на рис. 9.32.
Дифференциальное управление; стандарт RS-422.Намного более высокую помехоустойчивость можно получить, используя дифференциальные сигналы, т. е. подавая Q и Q' на скрученную пару с дифференциальным приемником (рис. 9.34). Здесь парные ТТЛ-инверторы посылают в нагруженную скрученную пару прямой и инверсный сигналы, а дифференциальный линейный приемник 75115 воспроизводит чистые уровни ТТЛ.

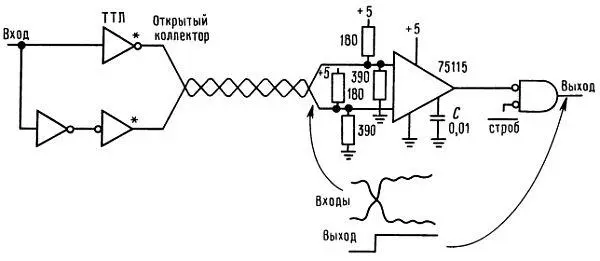

Рис. 9.34. Быстродействующие дифференциальные кабельные ТТЛ-передатчики и приемники.
Мы выбрали биполярные ТТЛ-формирователи, а не КМОП, поскольку они менее склонны к разрушению от статического электричества и к тиристорному защелкиванию из-за отражений в линии. Эта схема обеспечивает высокую степень подавления синфазных помех и восстанавливает четкие логические уровни из линейных сигналов, которые могут выглядеть довольно устрашающе. Показанная на рисунке форма колебаний дает лишь общее представление о том, что можно увидеть на отдельных сигнальных линиях в сравнительной чистой системе; реальные сигналы могут быть довольно сильно искажены, хотя и будут оставаться монотонными (отсутствует обратная волна).
Примером линейного приемника с настраиваемым временем отклика является элемент 75115; другой дифференциальный приемник (75152) позволяет управлять гистерезисом. Для душевного спокойствия желательно использовать приемник с гистерезисом (и с настраиваемой постоянной времени); такие приемники как раз и призваны для того, чтобы разбираться с самыми причудливыми формами сигналов.
Формирователи с отводом тока. Элементы типа 75S110 и МС3453 имеют коммутируемые выходы с отводом тока, которые можно использовать как выходы для однопроводной схемы или, как показано на рис. 9.35, в дифференциальном режиме.

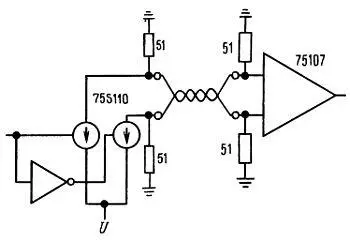

Рис. 9.35. Дифференциальная схема токовой связи с приемником.
Элемент 75107 является парным дифференциальным приемником, который обычно используется с согласующей нагрузкой, как показано на рисунке. Несколько формирователей могут совместно использовать одну дифференциальную линию в режиме «групповой линии», поскольку их выходы могут отключаться в 3-е состояние; в этом случае нагрузку на каждом формирователе не ставят, а переносят ее в самый дальний от приемника конец линии.
Наш опыт показывает, что дифференциальные формирователи с отводом тока позволяют достичь действительно впечатляющей скорости передачи данных. Это объясняется, по-видимому, тем, что высокоимпедансное управление с отдачей тока гарантирует возможность нагрузки кабеля на его характеристическое сопротивление для обоих состояний формирователя. В соответствии с техническими данными скорость передачи составляет более 1 Мбит/с на линии длиной 500 м и достигает 10 Мбит/с на линии длиной несколько десятков метров и менее.
Реальные осциллограммы, приведенные на рис. 9.36, показывают, насколько эффективным может оказаться дифференциальное управление с отводом тока при решении проблемы синфазных помех. На представленном примере сигнал с размахом 50 мВ «загрязнен» синфазной помехой с размахом 4 В.

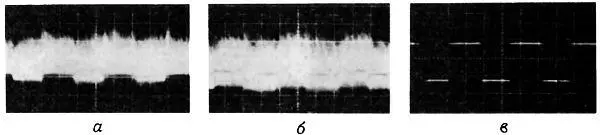

Рис. 9.36. Осциллограммы, показывающие превосходную помехоустойчивость дифференциальной передачи данных (дифференциальный приемник 75108). (С разрешения фирмы Texas Instruments.) а— вход приемника (+); б— вход приемника (—); в— выход приемника.
Стандарт RS-422/423. Этот стандарт передачи данных, разработанный с целью замены распространенного стандарта RS-232, предназначен прежде всего для работы со скрученной парой или плоским кабелем. Его можно использовать как в несбалансированной схеме (RS-423, 100 кбит/с макс), так и сбалансированной схеме (RS-422, 10 Мбит/с макс). В несбалансированном режиме можно использовать биполярные сигнальные уровни (источники ±5 В) с управляемой скоростью нарастания, как и в RS-232. В сбалансированном режиме используются однополярные ТТЛ-уровни (и по одному источнику питания +5 В) без ограничения скорости нарастания. На рис 9.37 показана зависимость реальной скорости передачи данных от длины линии.
