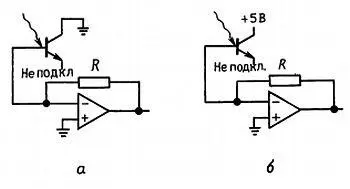

1. В качестве фотодиода, подключенного только к базовому и коллекторному выводам; в этом случае фототок будет составлять несколько процентов от тока светодиода. Фотодиод генерирует фототок независимо от того, прикладываете вы напряжение смещения или нет; следовательно, вы можете подключать его прямо к суммирующему переходу операционного усилителя (виртуальная закоротка) или обеспечить обратное смещение (рис. 9.26 а, б ).

Рис 926 а б 2 Если вы используете ток фотодиода как базовый ток то - фото 275

Рис. 9.26. а , б

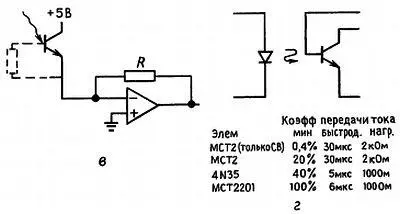

2. Если вы используете ток фотодиода как базовый ток, то получите обычное усиление тока с результирующим током I КЭ , который, как правило в 100 раз больше базового; в этом случае, необходимо сместить транзистор, как показано на рис. 9.26, в . За увеличенный ток приходится платить более медленным откликом, что обусловлено открытой базовой цепью. Для повышения быстродействия можно добавить резистор с базы на эмиттер; однако это дает пороговый эффект, поскольку фототранзистор не переходит в состояние проводимости до тех пор, пока ток фотодиода не достигнет величины, достаточной для получения напряжения U БЭ на внешнем базовом резисторе.

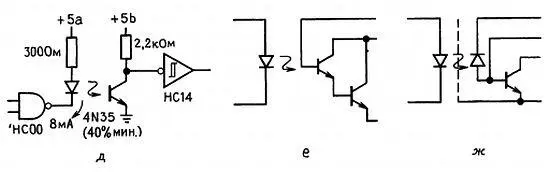

В цифровых схемах порог может оказаться полезным, но в аналоговых приводит к нежелательной нелинейности. На рис. 9.26, г - у показаны типичные примеры применения различных оптронов, с которыми вам, возможно, доводилось встречаться. Самые первые (и самые простейшие) представлены элементом 4N35, пара светодиод — фототранзистор с коэффициентом передачи по току 40 % (мин) и большим временем выключения 5 мкс при нагрузке 100 Ом. На рисунке показан способ его использования: вентиль и резистор образуют формирователь с ограничением по току 8 мА, а относительно большой коллекторный резистор гарантирует переключение выхода в пределах логических уровней с насыщением.

Искусство схемотехники Том 2 Изд4е - фото 276 Искусство схемотехники Том 2 Изд4е - фото 277 Рис 926 в - фото 278 Рис 926 в у Оптроны Заметьте что - фото 279 Рис 926 в у Оптроны Заметьте что применен инвертор с триггером Шмитт - фото 280 Рис 926 в у Оптроны Заметьте что применен инвертор с триггером Шмитта - фото 281 Рис 926 в у Оптроны Заметьте что применен инвертор с триггером Шмитта - фото 282

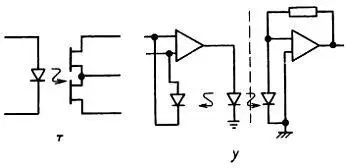

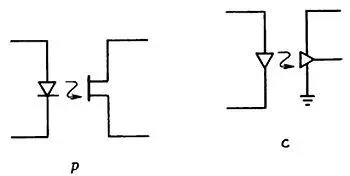

Рис. 9.26. в- у. Оптроны.

Заметьте, что применен инвертор с триггером Шмитта; здесь это хорошая мысль в связи с большим временем переключения. Вы можете приобрести пары светодиод-фототранзистор с коэффициентом передачи по току порядка 100 % и выше (например, МСТ2201 с коэффициентом 100 % (мин)), а также пары светодиод — фототранзисторы Дарлингтона; они даже медленнее фототранзисторов! Для повышения быстродействия производители иногда разделяют фотодиод и транзистор, как в элементах 6N136 и 6N139, оптотранзистор и оптосхема Дарлингтона.

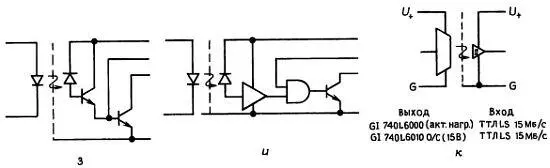

Эти оптроны, конечно, хороши, но иногда раздражают необходимостью использовать дискретные компоненты и на входе и на выходе. Более того, вход нагружает обычные логические вентили до их максимальной нагрузочной способности, а выход с пассивной нагрузкой «страдает» медленным переключением и слабой помехоустойчивостью. Для того чтобы избавиться от этих недостатков кремниевые кудесники предлагают нам «логические» оптроны. Элемент 6N137 на рис. 9.26, и занимает промежуточное положение — диодный вход и логический выход; здесь все еще нужен большой входной ток (по техническим данным 6,3 мА мин. для того, чтобы гарантировать переключение выхода), но вы получаете чистый логический перепад (хотя и с открытым коллектором) и скорость 10 Мбит/с. Заметьте, что на внутренние выходные схемы необходимо подавать питание +5 В. Более новые элементы серии 740L6000 фирмы General Instrument (рис. 9.26, к ) предлагают то, что вам действительно требуется: входы и выходы с логическими уровнями, каскадный выход или открытый коллектор по выбору и скорость 15 Мбит/с. Поскольку на входе и на выходе имеются логические схемы, обе стороны кристалла требуют подачи напряжения для питания логики.

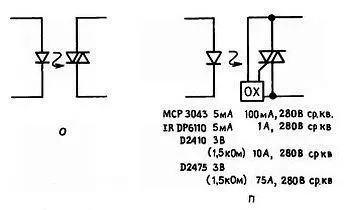

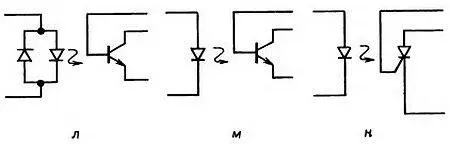

На рис. 9.26 показаны еще несколько вариантов схем в продолжение темы светодиод — фототранзистор. Элемент IL252 содержит пару встречно-включенных светодиодов, поэтому им можно управлять переменным током. Для получения защищенности по напряжению 10 кВ (ср. квадр.) в IL11 используется длинный изоляционный зазор (и соответствующий корпус); для остальных оптронов эта величина составляет 2,5 кВ. Элемент Н11С4 — это оптотиристор, удобный для переключения высоких напряжений и больших токов. В МСР3023 однонаправленный тиристор заменен на симистор, т. е. на двунаправленный тиристор; с его помощью можно непосредственно управлять нагрузкой переменного тока (рис. 9.15, о ). При управлении нагрузками переменного тока включение нагрузки лучше всего производить в момент пересечения волной переменного тока нуля для избежания попадания выбросов в силовые линии. Это легко осуществить с помощью оптосимисторов, содержащих схему «переключения по нулевому напряжению» (которая блокирует запуск симистора до следующего пересечения нуля); как раз такую схему использует небольшой элемент МСР3043, как и приведенные на рисунке «твердотельные реле» на более сильные токи. Элемент DP6110 фирмы IR выпускается в 16-выводном корпусе типа DIP, а мощные элементы D2410 и D2475 располагаются в мощных модулях с размерами 1,75x25x1 дюйма, предназначенных для монтажа с отводом тепла. Остальные оптроны, представленные на рис. 9.26, можно использовать для линейных сигналов. Полевые оптотранзисторы серии H11F можно использовать как изолированный переменный резистор или как изолированный аналоговый ключ. Здесь нет проблем, связанных с совместимостью уровней напряжения, тиристорным защелкиванием или внесением зарядов. Вы можете использовать один из таких элементов в квантователях с запоминанием и интеграторах. Похожими приборами являются элементы «BOSFET» серии PVR, но они содержат в качестве выходного элемента пару соединенных последовательно мощных полевых МОП-транзистора. Такие элементы предназначены прежде всего для непосредственного переключения нагрузок переменного тока по принципу оптосимисторов. Элемент Н11V1 — это линейный видеоизолятор с полосой частот 10 МГц, а элемент ISO — 100 фирмы Burr-Brown-«умный» аналоговый изоляционный элемент, в котором светодиод имеет связь с двумя согласованными фотодиодами; один из них используется в цепи обратной связи для линеаризации отклика второго фотодиода.
