На рис. 9.24, а показано, как управлять одним 16-ричным дисплеем, выполненным в виде точечной матрицы 5x7.

Рис 924 Интегральные дисплеи а односимвольный точечная матрица б - фото 273

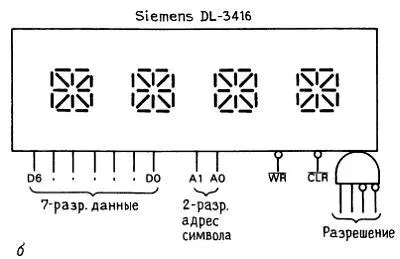

Рис. 9.24. Интегральные дисплеи, а— односимвольный, точечная матрица; б— 4-символьный, 16-сегментный, адресуемый.

Элемент HP 5082–7340 является примером «умного» дисплея с встроенными регистром, дешифратором и формирователем. Все, что вам надо сделать, — это выставить 4-разрядные данные, подождать не менее 50 нс и затем активизировать регистр высоким уровнем. На рис. 9.24, б показан один из «интеллектуальных» (умнее «умного»?) дисплеев фирмы Siemens — 4-символьный набор на 16-сегментных дисплеях. Этот дисплей предназначен для того, чтобы работать с микропроцессором по типу памяти; мы еще вернемся к этому в следующих двух главах. Короче говоря, вы выставляете любой 7-разрядный символ и его позицию (2-разрядный адрес), затем подаете WR ' (запись) на время, гарантирующее активизацию кристалла. Данные запоминаются внутри элемента, затем осуществляется соответствующее изменение позиции для отображения очередного символа. На рис. 9.25 показан набор отображаемых символов.

Рис 925 Коды 16сегментного дисплея DL3416фирмы Siemens С разрешения - фото 274

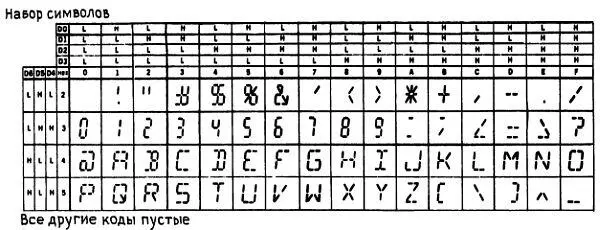

Рис. 9.25. Коды 16-сегментного дисплея DL-3416фирмы Siemens.

(С разрешения фирмы Siemens Components, Inc.)

Если вы хотите использовать «тупой» дисплей (возможно, то, что вам надо, недоступно интеллектуальному дисплею), но вы уже избалованы простотой интеллектуальных дисплеев, можно просто применить кристалл типа 8-разрядного элемента ICM7218/28 фирмы Intersil, который выглядит со стороны микропроцессора как память и который управляет «тупым» светодиодным дисплейным набором от соответствующих сегментных и цифровых формирователей. Другой способ состоит в том, чтобы дать возможность микропроцессору делать всю «умную» работу, используя разряды своих «параллельных портов» для управления соответствующими линиями. Это станет для вас более понятным, после того как вы усвоите две главы о микропроцессорах ( гл. 1, 2 ).

Жидкокристаллические и газоразрядные дисплеи.Многое из того, что мы уже рассказали о дисплеях на светодиодах, применимо и к ЖКД. Однако существует несколько важных отличий. Вот одно из них: для управления ЖКД необходимо использовать переменное напряжение, иначе их жидкие нити разрушаются. Поэтому формирователи ЖКД обычно генерируют прямоугольные сигналы, синхронизированные с сигналом подложки ЖКД. Примером может служить `НС4543, жидкокристаллический родственник светодиодного элемента `НС4511 типа «регистр/дешифратор/формирователь».

Другое отличие состоит в том, что вам не часто приходится видеть односимвольные дисплеи на жидких кристаллах. Они выпускаются в виде больших панелей, которые отображают одну или две строки текста. К счастью, производители достаточно ясно представляют себе, как можно получить довольно сложные вещи, поэтому они поставляют совершенные дисплеи, которые более, чем интеллектуальны — просто на уровне гения. В общем вы обращаетесь к этим дисплеям через микропроцессор и они превращаются в своего рода блок памяти (как и в случае дисплея на рис. 9.24). Отображаться будет все, что бы вы ни записали. Некоторые еще более фантастические дисплеи пошли даже дальше, они способны хранить несколько сообщений и осуществлять связь через последовательные порты. Загляните в EMM, чтобы узнать производителей (см. библиографию ).

Газоразрядные дисплеи выделяются своими красивыми красно-оранжевыми символами; вы можете их увидеть на некоторых дорогостоящих портативных компьютерах. Для работы газоразрядных дисплеев необходимы высоковольтные формирователи и производители обычно предусматривают средства формирования. Вы можете приобрести одно- и многоцифровые дисплеи, а также большие многосимвольные панели с памятью и удобным интерфейсом. Примером последнего может служить многостроковый дисплей фирмы Cherry, снабженный памятью с аварийным батарейным питанием, которая может хранить 512 сообщений, осуществлять расслоение данных, поступающих в реальном масштабе времени, и позволяет производить редактирование содержимого. Возможно, вы называете такие устройства не дисплеями, а компьютерами, которым положено иметь дисплей!

Оптроны и реле.Излучатель на светодиоде, размещенный в непосредственной близости от фотодетектора, образует очень полезный предмет, известный как оптопара или оптрон. В двух словах, оптроны позволяют обеспечить обмен цифровыми сигналами (а иногда и аналоговыми) между схемами с раздельной землей. Такая «гальваническая развязка» является хорошим способом избежать земляных контуров в оборудовании, которое управляет удаленной нагрузкой. Это особенно важно в схемах, которые взаимодействуют с силовыми фидерами переменного тока. Например, вам понадобилось включать и выключать нагреватель по цифровому сигналу, вырабатываемому микропроцессором; в этом случае вы, наверное, будете использовать «твердотельное» реле, состоящее из светодиода, подключенного к сильноточному симистору. Некоторые импульсные источники питания, управляемые переменным током, (например, источник питания, используемый в IBM РС-АТ), используют в изолированном контуре обратной связи оптрон (см. разд. 6.19 ). Точно также проектировщики высоковольтных источников питания используют иногда оптроны для того, чтобы передать сигнал в схему с высоким напряжением.

Вы можете воспользоваться достоинствами оптронов даже в менее экзотических ситуациях. Например, оптический полевой транзистор позволит вам переключить аналоговый сигнал без всякой инъекции заряда; то же самое справедливо для схем квантования с запоминанием и интеграторов. Использование оптронов позволит избежать треволнений при управлении контурами с индустриальными токами, приводами молотов и т. п. Наконец, гальваническая развязка оптронами пригодится в прецизионных и низкоуровневых схемах. Трудно, например, воспользоваться всеми достоинствами 16-разрядного АЦП, поскольку цифровые выходные сигналы (и помехи на цифровой земле, к которой вы подключаете выход преобразователя) возвращаются на «передний край» аналоговой части. Вы можете освободить себя от всех забот, связанных с помехами, применив оптическую развязку в цифровой части.

Оптроны обычно обеспечивают изоляцию в 2500 В (среднеквадратичное), сопротивление изоляции 10 12Ом и емкостную связь между входом и выходом менее пикофарады.

Прежде чем обратиться к реальным оптронам, бросим беглый взгляд на фотодиоды и фототранзисторы. Видимый свет вызывает ионизацию в кремнии и образование пар зарядов в открытой базовой области; эффект от этого точно такой же, как от внешнего базового тока. Существуют два способа использования фототранзистора:
