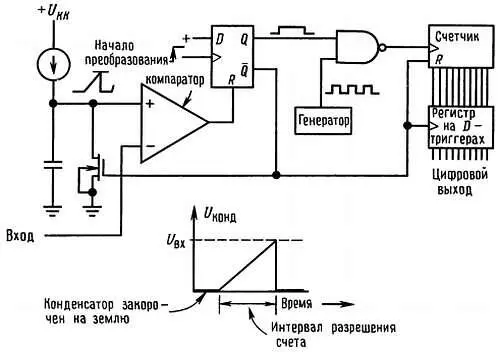

Рис. 9.54. Одностадийный АЦП.

В конце преобразования схема разряжает конденсатор и сбрасывает состояние счетчика; преобразователь готов к очередному циклу преобразования. Способ одностадийного интегрирования достаточно прост, но он не используется, если необходима высокая точность, поскольку в этом случае выдвигаются слишком жесткие требования к стабильности и точности конденсатора и компаратора. Метод «двухстадийного интегрирования» позволяет избавиться от этих проблем; в настоящее время его обычно применяют, если требуется высокая точность.

Одностадийное интегрирование все еще живет и благоденствует особенно, в тех областях, где не требуется абсолютная точность, а необходимо преобразование с хорошей разрешающей способностью и одинаковыми промежутками между смежными уровнями. Хорошим примером является применение для анализа амплитуд импульсов (см. разд. 15.16 ), где амплитуда импульса фиксируется с помощью пикового детектора и затем преобразуется в некоторый адрес. Существенную роль здесь играет равенство ширины каналов, поэтому применение преобразователя с последовательным приближением было бы в общем случае неудобно. Способ одностадийного интегрирования используется также при преобразовании временных интервалов в амплитуду.

Существует несколько методов, общей особенностью которых является применение конденсатора для отслеживания отношения уровня входного сигнала к эталонному. Во всех этих методах осуществляется усреднение (интегрирование) входного сигнала на фиксированном интервале времени, относящемся к одному измерению. При этом есть два важных преимущества:

1. Поскольку в этих методах и для сигнала, и для эталона используется один и тот же конденсатор, они не предъявляют высоких требований к стабильности и точности конденсатора. Требования к компаратору также не слишком жесткие. В результате для компонентов эквивалентного качества можно получить более высокую точность или такую же точность, но за более низкую цену.

2. Выходной сигнал пропорционален среднему значению входного напряжения на (фиксированном) интервале времени интегрирования. Выбирая этот интервал времени равным кратному периода сетевого напряжения, можно сделать преобразователь нечувствительным к фону переменного тока 60 Гц (и его гармоник) на входном сигнале. Результирующая чувствительность к сигналам помех как функция от частоты показана на рис. 9.55 (интервал интегрирования 0,1 с).

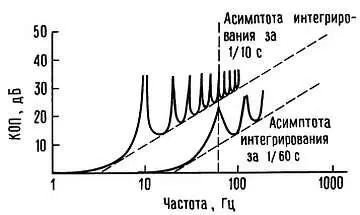

Рис. 9.55. Подавление помех интегрирующим АЦП.

Такое подавление сетевых помех частотой 60 Гц требует точного управления временем интегрирования, поскольку ошибка в доли процента тактовой частоты приведет к неполному устранению фона. Одной из возможностей реализации является применение кварцевого резонатора. В разд. 9.29 вы познакомитесь с изящным методом синхронизации работы интегрирующего преобразователя с частотами, кратными частоте сетевого напряжения, для обеспечения полного подавления фона. Недостатком преобразования с интегрированием по сравнению с последовательным приближением является невысокая скорость преобразования.

Двухстадийное интегрирование.Этот изящный и очень распространенный способ избавляет вас от большинства проблем, связанных с конденсатором и компаратором и присущих одностадийному интегрированию. Принцип преобразования иллюстрируется рис. 9.56.

Рис. 9.56. Цикл двухстадийного преобразования.

Сначала в течение фиксированного интервала времени происходит заряд конденсатора током, точно пропорциональным входному уровню; затем конденсатор разряжается постоянным током до тех пор, пока напряжение на нем вновь не станет равным нулю. Время разряда конденсатора будет пропорционально входному уровню, оно используется для того, чтобы привести в действие счетчик, на который подаются тактовые импульсы фиксированной частоты. Окончательное состояние счетчика будет пропорционально входному уровню; т. е. это и есть цифровой выход.

С помощью двухстадийного интегрирования можно добиться очень хорошей точности, не предъявляя слишком жестких требований к стабильности компонентов. В частности, стабильность емкости конденсатора может быть не высокой, поскольку циклы заряда и разряда происходят со скоростью, обратно пропорциональной емкости. Более того, ошибки дрейфа и смещения компаратора компенсируются благодаря тому, что каждый цикл преобразования начинается и заканчивается на одном и том же напряжении, а в некоторых случаях и с одинаковым наклоном. В самых точных преобразователях циклу преобразования предшествует цикл «автокоррекции нуля», в течение которого на вход преобразователя подается нулевой сигнал. Поскольку на этой фазе используется тот же интегратор и компаратор, вычитание выходного значения «ошибки при нуле» из результата последующего измерения позволяет компенсировать ошибки, связанные с измерениями вблизи нуля. Однако при этом не происходит коррекция ошибок по всей шкале.

Заметьте, что в двухстадийном преобразовании не предъявляются жесткие требования даже к частоте тактовых импульсов, так как фиксированный интервал времени на первой фазе измерений формируется из тех же тактовых импульсов, которые используются для счета в прямом направлении. Если частота тактовых импульсов уменьшится на 10 %, то начальный наклон будет на 10 % выше нормального, а время спада на 10 % вырастет. Так как измерение осуществляется по тактовым меткам, а их частота снизилась на 10 % по сравнению с нормальной, окончательное состояние счетчика будет тем же самым! В двухстадийном преобразователе с автокоррекцией нуля жесткие требования к стабильности предъявляются только к току разряда. Прецизионные эталонные источники тока и напряжения получить довольно просто, причем в этом типе преобразователя масштабный коэффициент устанавливается регулируемым эталонным током.

При выборе компонентов для двухстадийного преобразования ориентируйтесь на высококачественный конденсатор с минимальной остаточной поляризацией диэлектрика (эффект «памяти»; см. модель на рис. 4.42) — полипропиленовые, полиэфирные или тефлоновые конденсаторы в этом отношении лучше. Хотя эти конденсаторы и не являются поляризованными, их внешнюю фольгу следует подключить к низкоимпедансной точке (выход операционного усилителя интегратора). Для минимизации ошибок величины R и С выбирайте таким образом, чтобы использовать весь аналоговый диапазон интегратора. На высокой частоте тактовых импульсов разрешающая способность улучшается, однако при сильном увеличении частоты период тактовых импульсов может стать короче времени отклика компаратора.
