Следует отметить, что все методы уравновешивания заряда включают в себя точный преобразователь напряжения в частоту и могут использоваться в качестве таковых, если требуется частотный выход (рис. 9.58).

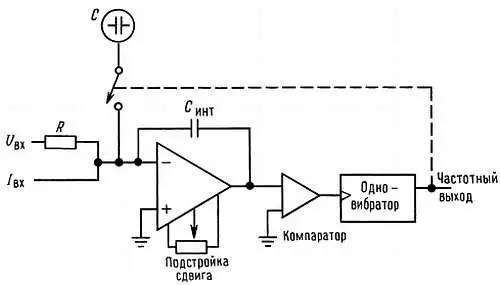

Рис. 9.58. Преобразователь напряжения в частоту с уравновешиванием заряда.

Стоит кратко упомянуть о четырех последних разработках фирмы Analog Devices, признанного лидера в области преобразовательных ИС и модулей.

Комбинированный ЦАП/АЦП AD7569 .В монолитной ИС AD7569 на одном кристалле объединены 8-разрядные АЦП и ЦАП со схемой выборки и хранения, внутренним тактовым генератором и источником опорного напряжения (рис. 9.59).

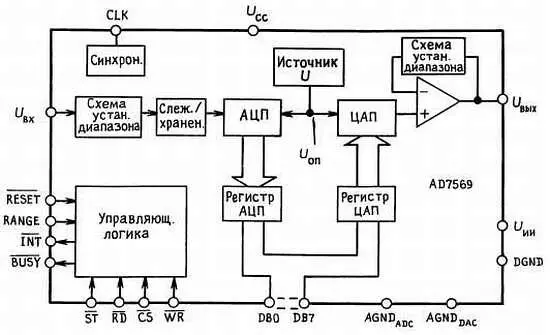

Рис. 9.59. Комбинированный 8-разрядный ЦАП/АЦП AD7569.

(С разрешения фирмы Analog Devices.)

АЦП с последовательным приближением осуществляет преобразование за 2 мкс, а ЦАП формирует выходное напряжение с типовым временем установки 1 мкс. Эта ИС предназначена в основном для микропроцессорных систем: преобразователи совместно используют один 8-разрядный цифровой порт с подходящими управляющими сигналами и быстрым тактированием (в отличие от большинства медленных ИС преобразователей, которые требуют дополнительных состояний «ожидания» и имеют не совсем подходящее время установки), а сам кристалл работает только от одного источника питания +5 В. Более того, не требуется внешних компонентов и подстройки; схема размещена в удобном 24-выводном корпусе типа «узкий DIP», имеет небольшое потребление (60 Вт) и подходящую цену (6 долл. в партии по 100 шт.).

22-разрядный интегрирующий АЦПАБ 1175 .В этом впечатляющем модуле (рис. 9.60) используется многостадийное интегрирование с автокоррекцией нуля для того, чтобы получить точность 22 разряда (6 и 1/2 цифр) при необычной скорости преобразования (20 преобразований в секунду).

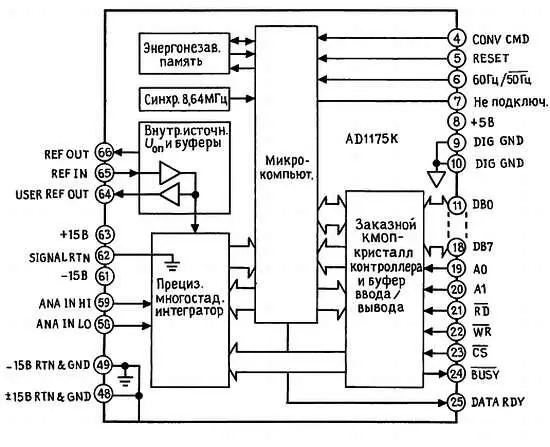

Рис. 9.60. 22-разрядный интегрирующий АЦП AD1175K.

(С разрешения фирмы Analog Devices.)

Чтобы получить представление о том, что это значит, рассмотрите другой вариант — настольный (или стоечный) измерительный прибор, стоимость которого, как правило, достигает 4000 долл. и который выполняет 2 преобразования в секунду. Для сравнения: AD1175 занимает объем 10 куб. дюймов, потребляет 3 Вт и стоит 800 долл. Он содержит внутренний микропроцессор и допускает грубую установку усиления и сдвига по своей цифровой шине (которая используется и для ввода команд и для вывода преобразованных данных).

Преобразователи для видеосигналов HDG0807 и AD9502 .Эти преобразователи — это как раз то, что нужно для цифровых видеосигналов (рис. 9.61 и рис. 9.62).

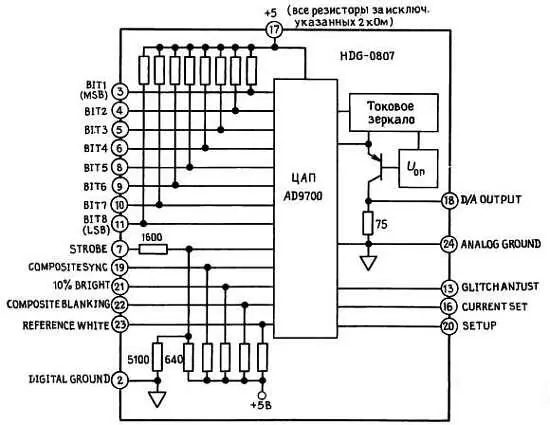

Рис. 9.61. ЦАП композитного видеосигнала HDG0807.

(С разрешения фирмы Analog Devices.)

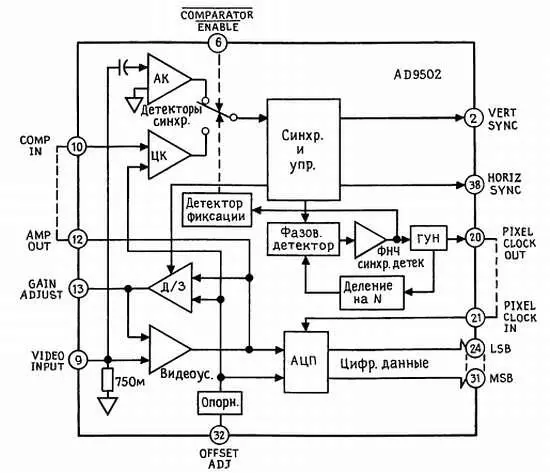

Рис. 9.62. АЦП композитного видеосигнала типа AD9502.

(С разрешения фирмы Analog Devices.)

Преобразователь HDG0807 представляет собой 8-разрядный ЦАП с уровнями стандартных видеосигналов и с выходным импедансом 75 Ом. Более того, он даже формирует правильные «композитные синхроимпульсы», совмещаемые с аналоговым видеосигналом для образования полного выходного видеосигнала. Преобразователь полностью готов к применению, обладает высоким быстродействием (до 50 МГц) и доступен. Монолитной основой этого гибридного преобразователя является схема AD9700; работает она на частотах до 100 МГц.

АЦП для видеосигналов AD9502 выполняет обратную работу, а именно, осуществляет дискретизацию входного видеосигнала. Он выделяет из аналогового композитного сигнала синхроимпульсы, использует контур ФАПЧ для формирования синхроимпульсов элементов изображения, синхронизированных с разверткой, и затем преобразует аналоговое напряжение в 8-разрядную цифровую величину. Он может выполнять преобразование на частоте до 13 МГц, генерируя выходы в цифровом виде с экранным разрешением 512x512.

Как и в случае ЦАП, мы сгруппировали АЦП (табл. 9.5 и табл. 9.6) так, чтобы охватить весь диапазон технических характеристик и стоимости. Мы старались включить как наиболее распространенные блоки, так и те, которые появились недавно и выйдут победителями в следующем году.

При выборе АЦП следует учитывать ряд факторов: а) точность, б) быстродействие, в) точность установки (требуется ли подстройка, гарантируется ли монотонность), г) необходимые питающие напряжения (некоторые работают только от +5 В) и мощность рассеивания, д) небольшой корпус, е) источник опорного напряжения и генератор тактовых импульсов (внутренний или внешний? Если внешний опорный источник, то подойдет ли +5 В? Если внутренний, то доступен ли он снаружи, например для логометрических измерений? Хорошо ли это? Можно ли его нагрузить?), ж) входной импеданс и диапазон аналогового напряжения (однополярный, двухполярный или и то, и другое?), з) входная схема (дифференциальный? Внутренний мультиплексор или выборка с запоминанием? Инвертированная полярность, т. е. более отрицательный сигнал для большего выхода?), и) выходная схема (параллельный, последовательный, либо и то, и другое? Является ли параллельный выход совместимым с микропроцессором как часть отдельно активизируемых байтовых групп?) и, конечно, к) стоимость.

Полные А/Ц-подсистемы.Если вам нужны АЦП высокой точности, особенно с входным мультиплексором и выборкой с запоминанием, вы должны внимательно присмотреться к «А/Ц-подсистемам», которые предлагают ряд изготовителей. Они представляют собой обычно модули (а не ИС), выполненные в виде металлической коробки высотой 0,4 дюйма с размерами 2x4 дюйма (или 3x5); выводы модуля сопрягаются с помощью специальной колодки (или запаиваются непосредственно в печатную плату). Эти преобразователи не дешевы, но они исключительно просты в использовании. Более того, изготовители решили ряд действительно сложных проблем, которые не позволяли осуществить преобразование с высокой разрешающей способностью — наводки, изоляция цифровых и аналоговых узлов, стабильное опорное напряжение, сдвиги усилителя и т. п.

Типичным представителем этих устройств является DT-5716 фирмы Data Translation (рис. 9.63).
