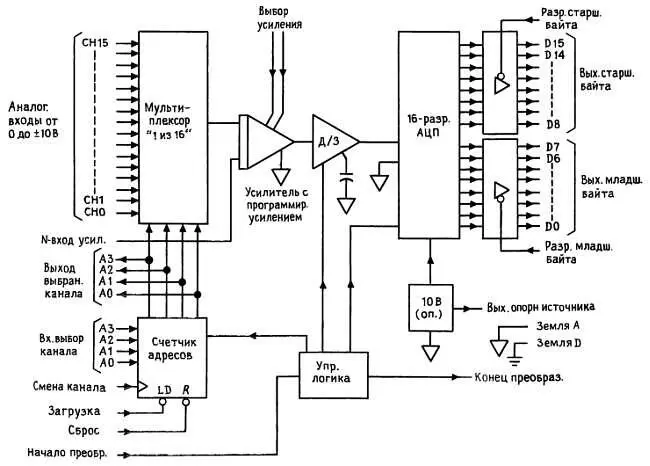

Рис 963 Модульная АЦПсистема DT5716 Этот модуль имеет 16 несимметричных - фото 315

Рис. 9.63. Модульная АЦП-система DT5716.

Этот модуль имеет 16 несимметричных (или 8 дифференциальных) входов с аналоговым мультиплексором на входе, за которым следуют схема выборки и запоминания, усилитель с регулируемым коэффициентом усиления и 16-разрядный АЦП. Он может осуществлять преобразование на частоте 20 кГц и имеет двухбайтовую организацию выхода, которая упрощает сопряжение с микропроцессорной шиной (см. гл. 10 и 11 ).

Модули А/Ц-подсистем выпускаются с разрашающей способностью от 12 до 16 разрядов как с входным мультиплексором, так и без него. Вы действительно платите за высокую точность и высокое быстродействие и большинство выпускаемых модулей существенно дешевле, чем упомянутые ранее блоки. К примеру, модули серии DAS1157-9 фирмы Analog Devices представляют собой одноканальные преобразователи с разрешающей способностью от 14 до 16 разрядов и пропускной способностью, соответствующей 18 кГц; стоят они меньше 300 долл. в партии из 100 шт. Вы можете приобрести преобразовательные модули нескольких фирм, включая Analog Devices, Analogic, Data Translation и Intech.

Примеры А/Ц-преобразования

9.24. 16-канальная А/Ц-система сбора данных

На рис. 9.64 показана схема, предназначенная для преобразования в цифровую форму любой из 16 аналоговых входных величин с 12-разрядным кодом на выходе. С ее помощью можно организовать «передний край» в эксперименте сбора данных под управлением микропроцессора.

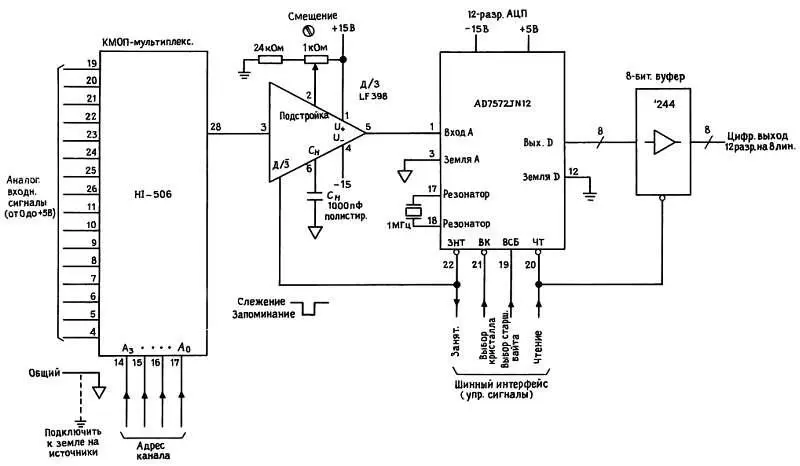

Рис 964 12разрядный 16канальный АЦП последовательного приближения 50 мкс - фото 316

Рис. 9.64. 12-разрядный 16-канальный АЦП последовательного приближения (50 мкс на преобразование).

ИС HI-506 представляет собой 16-канальный аналоговый МОП-мультиплексор с цифровыми входами, совместимыми с МОП-логикой. Этот своеобразный мультиплексор имеет несколько очень приятных свойств. В частности, его ключи являются разновидностью ключей с «размыканием перед срабатыванием». Это означает, что при смене адреса на мультиплексоре различные входные каналы не замыкаются друг с другом. Более того, входные сигналы могут уходить за пределы напряжения питания и при этом не будет возникать эффект «тиристорного защелкивания» или перекрестные помехи между входами. Учтите эти соображения, когда будете подыскивать себе линейные ключи. Они иногда могут породить проблемы. Например, «размыкание перед срабатыванием» снижает время переключения, поскольку «срабатывание» необходимо задержать для того, чтобы дать возможность ключу разомкнуться.

Единственный аналоговый выход мультиплексора поступает на схему LF398 — монолитный усилитель с выборкой и запоминанием (рис. 4.41) в удобном 8-выводном корпусе DIP (цена 2 долл.). Эта ИС используется как схема «слежения и запоминания», фиксирующая аналоговое колебание только с началом преобразования. С использованием конденсатора 1000 пФ выход схемы устанавливается до 1 МЗР за 0,5 мкс и снижается менее, чем на 3 мкВ за последующие 12 мкс преобразования. AD7572-3TO превосходный маломощный 12-разрядный АЦП с внутренними источником опорного напряжения и тактовым генератором; он имеет удобные управляющие сигналы для сопряжения с микропроцессором, включая возможность мультиплексирования 12-разрядного результата на 8 линий («байтовая шина данных») за два последовательных цикла.

Устройство, управляющее этой схемой, обычно назначает адрес для мультиплексора, затем инициирует преобразование с помощью сигналов картинка 317. АЦП отвечает выдачей сигнала картинка 318, который фиксирует аналоговый входной сигнал. Преобразование завершается через 12 мкс и сигнал устанавливается на высоком уровне. С этого момента доступны все 12 разрядов результата, если вы хотите использовать все 12 линий D вых ; однако если у вас 8-разрядная шина, то вы можете первыми считать 8 младших значащих разрядов, а затем подать сигнал ВЫБОР СТАРШЕГО БАЙТА для того, чтобы передать на D 0 - D 3 4 старших значащих разряда.

После инициирования преобразования устройство, управляющее преобразователем, может заняться проверкой сигнала , чтобы увидеть, когда преобразование завершится. Более простой вариант — это ждать 12 мкс («временной цикл» программы потратит требуемое время; см. гл. 11 ). Управляющее устройство вынуждено ждать 4 мкс после завершения преобразования перед тем, как инициировать следующее преобразование; это-«время захвата» ИС LF398, т. е. время, необходимое для того, чтобы выход вновь отследил вход с точностью до 0,1 %. В течение этого времени устройство управления может, конечно, заняться считыванием цифрового выхода. Общее время преобразования составляет, таким образом, минимум 16 мкс, что равнозначно 60000 преобразованиям в секунду. По поводу этой схемы стоит сделать несколько замечаний: (а) Для получения полной 12-разрядной точности вы должны обеспечить подстройку сдвига для компенсации трех видов ошибок: 1) U сдв входа В/3 составляет 7 мВ (макс); 2) полевой транзистор входа В/3 вводит небольшую ступеньку напряжения в режиме ЗАПОМИНАНИЕ, обусловленную инжекцией заряда в затвор полевого транзистора ( разд. 3.12 ), в данном случае относительно стабильную отрицательную ступеньку в 10 мВ; 3) сам АЦП имеет U сдв , определяемое как 4 МЗР (эквивалентно 5 мВ для диапазона входного сигнала 0–5 В). Мы включили схему подстройки для LF398, используя рекомендации изготовителя, (б) Емкость конденсатора запоминания определяется путем компромисса. Небольшая емкость сокращает время захвата, но приводит к большему спаду вершины импульса и большей ступеньке от инжекции заряда. Мы выбрали емкость, которая дает незначительный спад и приводит к ступеньке в режиме ЗАПОМИНАНИЕ, эквивалентной 8 МЗР; ступенька сравнительно стабильна и ее можно компенсировать соответствующей подстройкой с помощью регулятора «Подстройка сдвига», (в) Схема приспособлена под однополярные входные сигналы (0–5 В); если необходимо принимать биполярные входные сигналы, то следует добавить схему смещения операционного усилителя, позаботясь о том, чтобы удержать ошибки в пределах менее 1 МЗР (1 часть на 4000). Для того чтобы облегчить работу, схема AD7572 выдает прецизионное опорное напряжение, тем не менее потребуется еще несколько компонентов, (г) Прекрасным дополнением к такого сорта схемам является усилитель с программируемым коэффициентом усиления, так что управляющий микропроцессор может управлять коэффициентом усиления для того, чтобы приспособиться к диапазону амплитуд входного сигнала. ИС AD526 фирмы Analog Devices представляет собой однокристальный прибор с программируемым коэффициентом усиления 1, 2, 4, 8 и 16 и точностью усиления 0,02 % (точность 12 разрядов); альтернативный вариант — ИС LF13006/7 фирмы National содержит резисторы и ключи на полевых транзисторах (но не сам усилитель) для установки коэффициента усиления от 1 до 128 (с коэффициентами 2) или от 1 до 100 (в последовательности 1-2-5); эти компоненты имеют точность коэффициента усиления 0,5 % (точность 8 разрядов).
