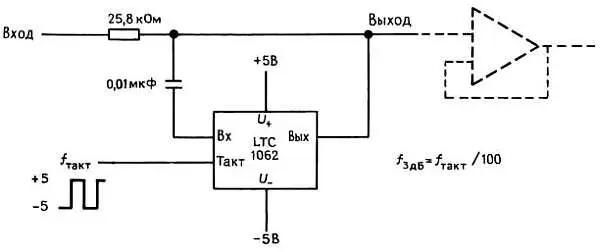

Рис. 5.27. Фильтр нижних частот на ИС LTC1062с «точной установкой постоянной составляющей».

Основная идея состоит в том, чтобы вывести фильтр из пути прохождения постоянной составляющей, пропуская низкочастотные компоненты сигнала на выход через пассивную цепь; сам же фильтр захватывает только более высокочастотные компоненты сигнала, где он заваливает характеристику, шунтируя сигнал на землю. В результате этого ошибка в постоянной составляющей равна нулю, а характерный для переключаемых конденсаторов шум присутствует только в непосредственной близости от частоты среза (рис. 5.28).

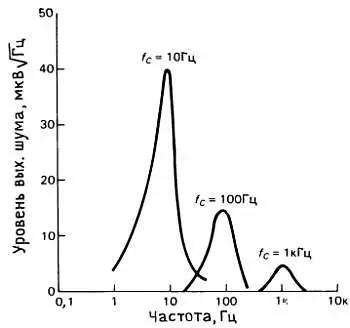

Рис. 5.28.

Фильтры на переключаемых конденсаторах широко предлагают такие фирмы-изготовители как AMI-Gould, Exar, National и EGG-Reticon. Как правило, можно располагать частоту среза фильтра (или центр полосы пропускания) в любом месте диапазона частот от постоянного тока до нескольких десятков килогерц с помощью выбора определенного значения тактовой частоты. Сама характеристическая частота получается путем деления значения тактовой частоты на фиксированное число, обычно f такт /50 или f такт /100. Большинство ИС на переключаемых конденсаторах предназначено для построения фильтров нижних частот, полосовых или режекторных (полоснозаграждающих), хотя некоторые из них (например, AMI 3529) спроектированы как фильтры верхних частот. Следует отметить, что сквозное прохождение тактового сигнала и эффект дискретизации формы выходного сигнала (на частоте тактового колебания) являются особенно надоедливыми в последнем случае, поскольку они попадают в полосу пропускания.

Неотъемлемой частью почти любого электронного устройства является генератор гармонических или каких-либо других колебаний. Кроме очевидных случаев автономных генераторов (а именно генераторы синусоидальных сигналов, генераторы каких-либо функций, импульсные генераторы) источник регулярных колебаний необходим в любом периодически действующем измерительном приборе, в устройствах, инициирующих измерения или технологические процессы, и вообще в любом приборе, работа которого связана с периодическими состояниями или периодическими колебаниями. Они присутствуют практически везде. Так, например, генераторы колебаний специальной формы используются в цифровых мультимерах, осциллографах, радиоприемниках, ЭВМ, в любом периферийном устройстве ЭВМ (накопители на магнитной ленте или магнитных дисках, устройство печати, алфавитно-цифровой терминал), почти в любом цифровом приборе (счетчики, таймеры, калькуляторы и любые приборы с «многократным отображением») и во множестве других устройств, слишком многочисленных, чтобы их здесь перечислять. Устройство без генератора либо вообще ни на что не способно, либо предназначено для подключения к другому (которое скорее всего содержит, генератор). Не будет преувеличением сказать, что генераторы являются таким же необходимым устройством в электронике, как регулируемый источник питания постоянного тока.

В зависимости от конкретного применения генератор может использоваться просто как источник регулярных импульсов («часы» в цифровой системе); от него может потребоваться стабильность и точность (например, опорный интервал времени в частотомере), регулируемость (гетеродин передатчика или приемника) или способность генерировать колебания в точности заданной формы (как например, генератор горизонтальной развертки осциллографа).

В следующих разделах мы кратко рассмотрим наиболее популярные конструкции генераторов — от простых релаксационных RС-генераторов до высокостабильных кварцевых генераторов. Мы не ставим своей целью дать полный обзор с исчерпывающими деталями, а хотим просто ознакомить вас с предметом, а также рассказать, какие генераторы и когда применяются.

Очень простой генератор можно получить следующим образом: будем заряжать конденсатор через резистор (или источник тока), а затем, когда напряжение достигнет некоторого порогового значения, быстро его разрядим и начнем цикл сначала. С другой стороны, это можно сделать с помощью внешней цепи, обеспечивающей изменения полярности тока заряда при достижении некоторого порогового напряжения; следовательно, будут генерироваться колебания треугольной формы, а не пилообразные. Генераторы, построенные на этом принципе, известны под названием «релаксационные генераторы». Они просты и недороги и при умелом проектировании могут обеспечивать удовлетворительную стабильность по частоте.

Раньше для создания релаксационных генераторов применялись устройства с отрицательным сопротивлением, такие, как однопереходные транзисторы или неоновые лампы, теперь предпочитают ОУ или специальные интегральные схемы таймеров. На рис. 5.29 показан классический релаксационный RС-генератор.

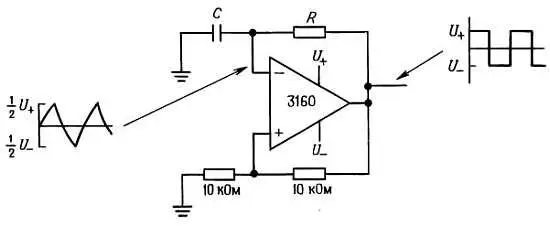

Рис. 5.29. Релаксационный генератор на базе ОУ.

Работает он просто: допустим, что при начальном включении питания выходной сигнал ОУ выходит на положительное насыщение (каким образом это произойдет — неважно). Конденсатор начинает заряжаться до напряжения U + с постоянной времени, равной RC . Когда напряжение на конденсаторе достигнет половины напряжения источника питания, ОУ переключается в состояние отрицательного насыщения (он включен как триггер Шмитта) и конденсатор начинает разряжаться до U_ с той же самой постоянной времени. Этот цикл повторяется бесконечно, с периодом 2,2 RC , который не зависит от напряжения источника питания. Выберем ОУ с КМОП выходным каскадом (см. разд. 4.11 и 4.12 ), поскольку насыщение его выходных сигналов происходит точно на уровне напряжения питания. Биполярный ОУ типа LM10 также имеет максимальный удвоенный перепад выходного напряжения, но в отличие от КМОП, ОУ позволяет функционировать при полном напряжении ±15 В; однако он имеет гораздо более низкую частоту f с (0,1 МГц).

Упражнение 5.7.Покажите, что этот период указан верно.

Применяя для заряда конденсатора источники тока, можно получить колебания хорошей треугольной формы. Пример удачной схемы, использующей этот метод, приведен в разд. 4.29 .

Иногда необходим генератор с очень низким уровнем шума (так называемый «низкий внеполосный шум»). В этом отношении хороша простая схема, показанная на рис. 5.30.
