В первой схеме на рис. 5.42 в качестве элемента обратной связи с переменным сопротивлением используется лампа накаливания. При повышении уровня выходного сигнала нагревается нить лампы, уменьшая коэффициент неинвертирующего усиления. Искажения гармонического сигнала в показанной схеме для диапазона звуковых частот (выше 1 кГц) не превышают 0,003 %; для более глубокого изучения этого вопроса см. LTC Арр. Note 5(12/84). Во второй схеме амплитудный детектор, состоящий из диодов и RС-цепи, регулирует усиление по переменному току, меняя сопротивление полевого транзистора, который при малых напряжениях ведет себя как нелинейное сопротивление (см. разд. 3.10 ). Следует отметить, что используется большая постоянная времени (2 с); для исключения искажений это существенно, поскольку быстродействующая обратная связь исказила бы генерируемую синусоидальную волну, пытаясь регулировать ее амплитуду в пределах одного периода.

Наиболее распространенный способ получения высокочастотных синусоидальных колебаний — это применение генератора, стабилизированного LC-контуром, в котором LC-контур, настроенный на определенную частоту, подключен к усилительной схеме, чтобы обеспечить необходимое усиление на его резонансной частоте. Охватывающая схему петля положительной обратной связи применяется для поддержания колебаний на резонансной частоте LC-контура и такая схема будет самозапускающейся. На рис. 5.43 показаны две популярные схемы.

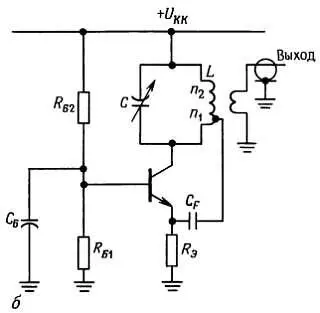

Рис. 5.43. Генератор Колпитцас малыми искажениями, частота 20 МГц ( а); LC-генератор Хартли( б).

Первая — это настоящий генератор Колпитца: параллельный настроенный LC-контур на входе и петля положительной обратной связи с выхода на вход. По имеющимся сведениям эта схема обеспечивает искажения меньше —60 дБ. Вторая схема — это генератор Хартли, построенный на n-p-n -транзисторе. Переменный конденсатор предназначен для регулировки частоты. В обеих схемах используется катушка связи , т. е. просто несколько витков провода, действующих как понижающий трансформатор.

В небольшом диапазоне частот можно настраивать LC-генераторы электрическим способом. Этот прием заключается в использовании регулируемого напряжением конденсатора («варактор») в частотозадающей LC-цепи. Физическая природа диодных p-n -переходов обеспечивает требуемое решение, в виде простого смещенного в обратном направлении диода. Емкость этого p-n -перехода уменьшается с увеличением обратного напряжения (см. рис. 13.3 ). Хотя любой диод может работать как варактор, необходимо использовать специально разработанные варакторные диоды и на рис. 5.44 представлены характеристики некоторых из них.

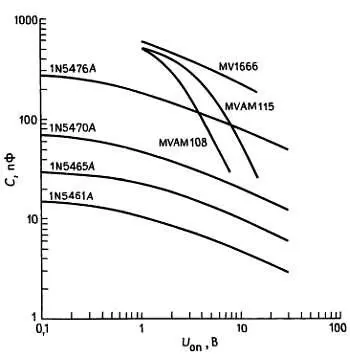

Рис. 5.44. Регулирующие диодные варакторы.

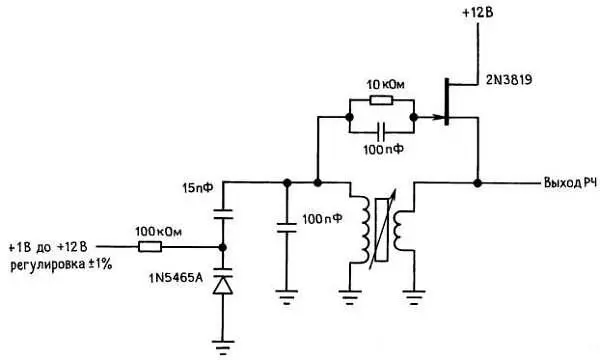

На рис. 5.45 изображен простой генератор Колпитца на полевом транзисторе с р-n-p -переходом (сигнал обратной связи снимается с истока) и настройкой частоты ±1 %. В этой схеме диапазон настройки был преднамеренно сделан меньше, с тем чтобы добиться хорошей стабильности, при этом используется относительно большой конденсатор фиксированной емкости (100 пФ), который шунтируется небольшим регулировочным конденсатором (максимальное значение 15 пФ).

Рис. 5.45. Управляемый напряжением LC-генератор.

Следует отметить большой номинал резистора смещения (так что ток смещения диода не будет влиять на колебания), а также наличие блокировочного конденсатора по постоянному току. Советуем также посмотреть материал разд. 13.11 . В типовом случае варакторы имеют максимальное значение емкости от нескольких пикофарад до нескольких сотен пикофарад с диапазоном регулировки приблизительно 3:1 (хотя имеются варакторы с более широким диапазоном до 15:1). Поскольку резонансная частота LC-контура обратно пропорциональна корню квадратному из емкости, то возможно добиться диапазона настройки по частоте вплоть до 4:1, хотя обычно говорят о диапазоне регулировки +25 % или около того.

В настраиваемых варакторами схемах само генерируемое колебание (и вдобавок прикладываемое внешнее регулирующее смещение постоянного тока) появляется на варакторе, что приводит к изменению его емкости в зависимости от частоты сигнала. Это вызывает искажения формы вырабатываемого колебания и, что более важно, приводит к зависимости амплитуды его колебаний от частоты. Для того чтобы минимизировать эти эффекты, необходимо ограничить амплитуду колебаний (при необходимости усиление производится в следующих каскадах); также лучше сохранять напряжение постоянного смещения на варакторе выше одного вольта или около того, с тем чтобы сделать напряжение генерации малым по сравнению с ним.

Электрически настраиваемые генераторы широко используются для формирования частотно-модулированных сигналов и вдобавок как радиочастотные системы фазовой автоматической подстройки частоты. Эти вопросы будут рассмотрены в гл. 9 и 13 .

По историческим соображениям следовало бы упомянуть о камертонных генераторах, которые являются близкими «родственниками» LC-генераторов. В этих генераторах высокодобротные колебания камертона определяют частоту генератора в низкочастотном диапазоне (стабильность несколько миллионных долей при постоянной температуре); это соответствует стабильности наручных часов. Но кварцевые генераторы все-таки лучше, как будет показано в следующем разделе.

Паразитные колебания.Предположим, что вы собрали славный усилитель и испытали его, подавая на вход синусоидальный сигнал. Затем подключили ко входу усилителя генератор прямоугольных импульсов и увидели на выходе по-прежнему синусоидальный сигнал! У вас не усилитель, а сплошные хлопоты. Но паразитные колебания не всегда проявляются так явно. Обычно они заметны в виде размытия части сигнала, «гуляющего» источника тока, необъяснимых сдвигов у ОУ, или схема, нормально ведущая себя, пока за ней наблюдают на осциллографе, вдруг «дичает», стоит лишь перестать за ней следить. Все это — разнообразные проявления неподавленных высокочастотных паразитных колебаний, порожденных непреднамеренно получившимся генератором Хартли или Колпитца, возникшим на основе индуктивности вводов и межэлектродных емкостей.
