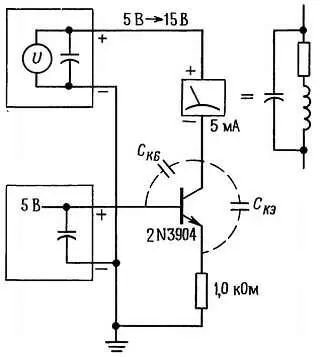

На схеме рис. 5.46 показан осциллирующий источник тока, возникший при выполнении студенческой лабораторной работы по электронике, где с помощью вольтметра измерялся рабочий диапазон обычного транзисторного источника тока.

Рис. 5.46. Пример паразитного генератора.

Оказалось, что ток меняется слишком сильно (от 5 до 10 %) при изменениях напряжения на нагрузке в пределах ожидаемого рабочего диапазона — симптом, который снимался прикосновением пальца к выводу коллектора! Емкость транзистора между коллектором и базой плюс емкость измерительного прибора в сочетании с его индуктивностью образовала классический генератор Хартли, в котором обратная связь обеспечивалась емкостью между коллектором и эмиттером. Добавление небольшого резистора в цепь базы подавило эти колебания за счет уменьшения коэффициента усиления на высоких частотах в схеме с общей базой. Это один из приемов, часто бывающий полезным.

От RС-генератора можно легко добиться стабильности порядка 0,1 % при начальной точности установки частоты от 5 до 10 %. Это вполне удовлетворительно для многих применений, таких, например, как мультиплексный индикатор карманного калькулятора, где цифры многозначного числа подсвечиваются одна за другой с быстрым чередованием (обычная частота — 1 кГц). В каждый момент времени горит только одна цифра, но глаз видит все число. Ясно, что точность здесь не очень важна. Несколько лучше стабильность LC-генераторов — порядка 0,01 % в течение разумного промежутка времени. Этого вполне достаточно для гетеродинов радиоприемников и телевизоров.

Для получения по-настоящему стабильных колебаний незаменимы кварцевые генераторы. В них используется кусочек кварца (искусственного — двуокись кремния), вырезанный и отшлифованный таким образом, что он имеет определенную частоту колебаний. Кварц представляет собой пьезоэлектрик (его деформация вызывает появление электрического потенциала, и наоборот), поэтому упругие колебания кристалла могут быть вызваны приложением электрического поля, а эти колебания в свою очередь генерируют напряжение на гранях кристалла. Помещая на поверхность кристалла контакты, можно превратить его в истинный схемный элемент, эквивалентный некоторой RLC-схемы, заранее настроенной на определенную частоту. В самом деле эквивалентная схема этого элемента содержит два конденсатора, дающих пару близко расположенных резонансных частот - последовательного и параллельного резонанса (рис. 5.47), отличающихся друг от друга не более чем на 1 %.

Рис. 5.47.

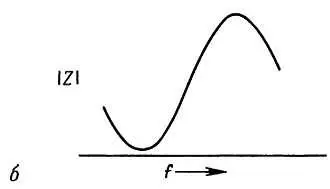

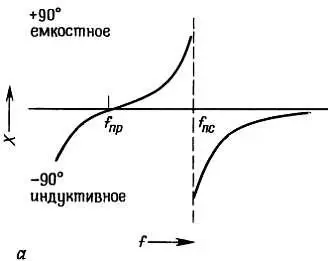

Результат этого эффекта — резкое изменение реактивного сопротивления с частотой (рис. 5.48).

Рис. 5.48.

Высокая добротность Q кварцевого резонатора (обычно около 10000) и хорошая стабильность делают естественным его применение как задающего элемента в генераторах и фильтрах с улучшенными параметрами (см. разд. 13.12 ). В схемах с кварцевыми резонаторами, как и в LC-генераторах, вводят положительную обратную связь и обеспечивают надлежащее усиление на резонансной частоте, что ведет к автоколебаниям.

На рис. 5.49 показаны некоторые схемы кварцевых генераторов. На рис. 5.49, а показан классический генератор Пирса, в котором используется обычный полевой транзистор (см. гл. 3 ). На рис. 5.49, б изображен генератор Колпитца с кварцевым резонатором вместо LC-контура.

Рис. 5.49. Схемы с кварцевыми резонаторами, а— генератор Пирса, б— генератор Колпитца.

В схеме на рис. 5.49, в в качестве обратной связи используется сочетание биполярного n-р-n -транзистора и кварцевого резонатора. Остальные схемы генерируют выходной сигнал с логическими уровнями при использовании цифровых логических функций (рис. 5.49, г и д ).

Рис. 5.49, в .

Рис. 5.49. г, д .

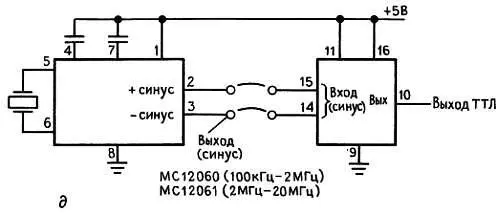

На последней диаграмме показаны схемы кварцевых генераторов, построенные на ИС МС12060/12061 фирмы Motorola. Эти микросхемы предназначены для использования, совместно с кварцевыми резонаторами, диапазона частот от 100 кГц до 20 МГц и спроектированы таким образом, что обеспечивают прекрасную стабильность частоты колебаний при тщательном ограничении его амплитуды с помощью встроенного амплитудного дискриминатора и схемотехнического ограничителя. Они обеспечивают формирование выходных колебаний как синусоидальной, так и прямоугольной формы (с ТТЛ и ЭСЛ логическими уровнями). В качестве альтернативы, а именно в тех случаях, когда достаточно иметь выходное колебание только прямоугольной формы и не предъявляются предельные требования по стабильности, можно применять законченные модули кварцевых генераторов, которые обычно выпускаются в металлических DIP-корпусах. Они предлагают стандартный набор частот (например, 1, 2, 4, 5, 6, 8, 10, 16 и 20 МГц), а также «странные» частоты, которые обычно используются в микропроцессорных системах (например, частота 14,31818 МГц используется в видеоплатах). Эти «кварцевые модули тактовой частоты», как правило, обеспечивают точность (в диапазоне температур, напряжений источника питания и времени) только 0,01 % (10 -4), однако они дешевы (от 2 до 5 долл.) и вам не приходится строить схему. Кроме того, они всегда дают устойчивые колебания, тогда как при создании собственного генератора этого не всегда удается добиться.

Функционирование схем генераторов на кварцевых резонаторах зависит от электрических свойств самого кристалла (таких, как последовательный или параллельный режим колебаний, эффективное последовательное сопротивление и емкость монтажа), которые не всегда полностью известны. Очень часто вы можете найти, что хотя ваш самодельный кварцевый генератор и возбуждается, но на частоте, которая не соответствует той, которая указана на кварцевом резонаторе. В наших собственных изысканиях в области схем дискретных кварцевых генераторов бывало всякое.
