Существуют улучшенные стабилизаторы типа 723, а именно SG3532 и LAS1000 с низковольтными источниками опорного напряжения с малым разбросом (см. разд. 6.15 ), внутренними ограничителями тока и схемами тепловой защиты.

На рис. 6.3 показано, как на базе ИМС 723 построить стабилизатор положительного напряжения. Все необходимые элементы, кроме четырех резисторов и двух конденсаторов, содержатся в самой ИМС. Делитель напряжения R 1R 2 задает часть выходного напряжения, сравниваемую с опорным, а элементы ИМС 723 обеспечивают все остальные функции.

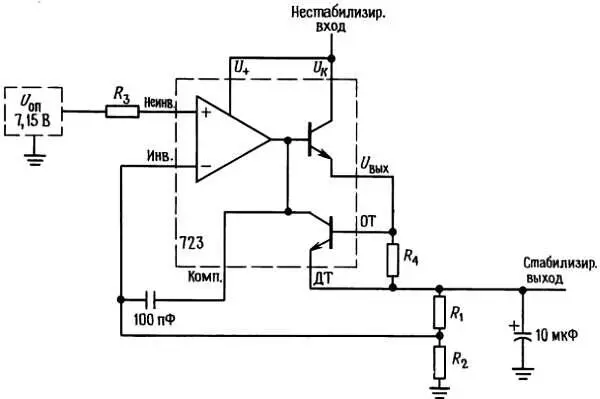

Рис. 6.3. Стабилизатор на ИМС 723( U вых> U oп).

Такая схема подобна неинвертирующему усилителю на ОУ с эмиттерным повторителем на выходе, если напряжение U oп рассматривать в качестве «входного сигнала». Резистор R 4 подбирают так, чтобы падение напряжения на нем при максимально необходимом выходном токе было равно ~ 0,5 В, т. е. напряжению U БЭ . Тогда при слишком большом токе это напряжение, приложенное к входам ОТ-ДТ, включит токоограничивающий транзистор ( Т 16 на схеме 6.2), запирающий проходной транзистор. Конденсатор емкостью 100 пФ добавлен для обеспечения устойчивости при включении обратной связи. Резистор R 3 (иногда отсутствует) подбирают так, чтобы на входах дифференциального усилителя было бы одно и то же сопротивление. Это делает выходной сигнал нечувствительным к изменениям базовых токов смещения (например, при изменении температуры), подобно тому как это делалось при включении ОУ (см. разд. 4.12 ).

С помощью этой схемы можно получить любое стабилизированное напряжение питания от U oп до максимально допустимого уровня 37 В. Входное нестабилизированное напряжение (причем с учетом его колебаний) должно на несколько вольт превышать выходное. Для стабилизатора 723 «перепад напряжения», т. е. величина, на которую подводимое напряжение питания должно превышать стабилизированное напряжение на выходе, должен быть не менее 3 В. Это значение типично и для большинства других стабилизаторов. Резисторы R 1 и R 2 обычно переменные или подстраиваемые, чтобы можно было точно установить выходное напряжение. Значение U oп имеет производственный разброс от 6,8 до 7,5 В.

Как правило, выход рекомендуется шунтировать конденсатором емкостью в несколько микрофарад, как показано на схеме. Это сохраняет малые значения полного выходного сопротивления и на высоких частотах, при которых обратная связь становится менее эффективной. Лучше всего конденсатор выбрать в соответствии с рекомендацией изготовителя, иначе могут появиться автоколебания. И вообще, неплохо заземлить по переменному току шины питания во всей запитываемой схеме, применяя для этого керамические конденсаторы 0,01-0,1 мкФ в сочетании с танталовыми или электролитическими 1-10 мкФ.

Для выходных напряжений, меньших U oп , надо просто поставить делитель опорного напряжения (рис. 6.4). Тогда напряжение выхода будет сравниваться с нужной долей опорного напряжения.

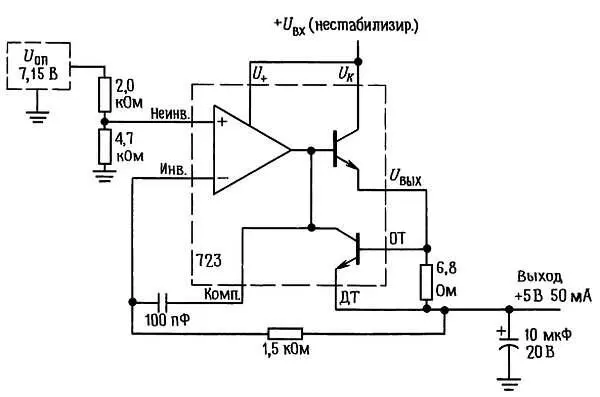

Рис. 6.4. Стабилизатор на ИМС 723( U вых < U oп).

Параметры схемы рис. 6.4 выбраны с расчетом на получение +5 В, 50 мА (максимум). С помощью подобных схем можно получать напряжения от +2 В до U oп . Невозможно снизить выходное напряжение ниже +2 В, так как дифференциальный усилитель при уровне входного сигнала меньше 2 В работать не будет. Это задано в спецификации изготовителя (см. табл. 6.9). Напряжение питания схем не должно падать ниже +9,5 В, т. е. уровня, необходимого для питания.

Третий вариант такой схемы используется, когда надо построить стабилизатор с диапазоном выходного напряжения, содержащим U oп (т. е. стабилизатор, способный давать значения выходного напряжения и больше, и меньше U oп ). В таких случаях нужно сравнивать часть выходного напряжения с долей опорного напряжения U oп , которая меньше нижней границы желательного диапазона.

Упражнение 6.1.На основе ИМС 723 спроектируйте стабилизатор, дающий ток нагрузки до 50 мА в диапазоне выходных напряжений от +5 до +10 В. Указание: сравните часть выходного напряжения с 0,5 Uoп .

Встроенный проходной транзистор ИМС 723 рассчитан на 150 мА максимум, рассеяние мощности не должно превосходить 1 Вт при 25 °C (и менее при более высокой окружающей температуре; этот параметр для ИМС 723 должен быть пересчитан с коэффициентом 8,3 мВт/°С на каждый градус превышения температуры окружающей среды 25 °C, чтобы температура p-n -переходов удерживалась в безопасных пределах). Таким образом, стабилизатор на 5 В с напряжением на входе +15 В не может давать ток нагрузки больше 80 мА. Чтобы обеспечить большие токи нагрузки, нужно применять внешние проходные транзисторы. Подключим внешний проходной транзистор так, чтобы он образовал со встроенным транзистором пару Дарлингтона (рис. 6.5).

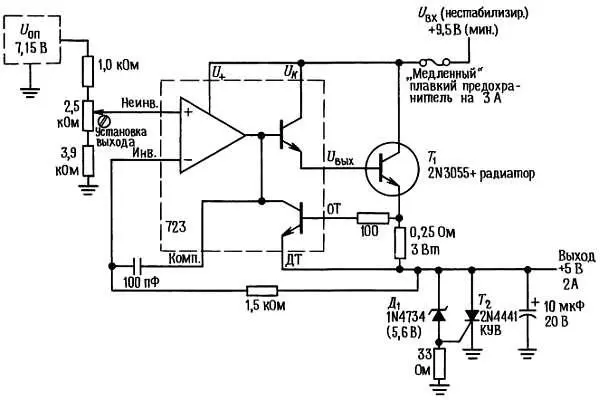

Рис. 6.5. Стабилизатор на +5 В с внешними проходным транзистором и защитой.

Транзистор T 1 - внешний проходной транзистор; он должен быть снабжен радиатором — чаще всего это ребристая металлическая пластина — для отвода тепла (можно и по-другому: поместить транзистор на одной из стенок металлического корпуса блока питания). С вопросами теплового режима мы будем иметь дело в следующем разделе. Подстроенный потенциометр применен для точного выставления +5 В на выходе; диапазон подстройки должен быть достаточным для компенсации допуска на сопротивления резисторов, а также призводственного разброса U oп (рассматривается наихудший случай). В данном случае диапазон настройки выходного напряжения находится в пределах ±1 В от номинала. Заметьте, что для получения тока нагрузки 2 А или около этого необходим мощный токоограничивающий резистор с низким сопротивлением.

Падение напряжения на проходном транзисторе. Одна из проблем при построении этой схемы — большое рассеяние мощности на проходном транзисторе (по крайней мере 10 Вт при полном токе нагрузки). Этого не избежать, если ИМС стабилизатора питается от нестабилизированного источника, поскольку в этом случае ему нужен «запас сверху» в несколько вольт (определяемый минимальным падением напряжения). Если использовать для ИМС 723 отдельный слаботочный источник питания (например, +12 В), то минимум нестабилизированного напряжения питания на внешнем проходном транзисторе может всего лишь на 1 В превышать стабилизированное напряжение на выходе, но лучше все же иметь запас хоть несколько вольт, так как в жестких условиях эксплуатации требуется нормальная работа даже при 20 %-ном снижении напряжения в сети переменного тока.
