Рассмотрим, например, источник питания +5 В, питающий большую цифровую систему (мы встретим много таких примеров после гл. 7 ). Входное напряжение стабилизатора может быть от +10 до +15 В. Если проходной транзистор выйдет из строя и коллектор замкнется на эмиттер (обычная неисправность), то все нестабилизированное напряжение будет приложено к питаемой схеме и результаты будут разрушительны. Хотя предохранитель, возможно, и расплавится, но вообще-то предохранитель и кремниевые элементы в схеме будут соревноваться — кто быстрее выйдет из строя, — и скорее всего предохранитель расплавится позже.

Эта проблема особенно серьезна для логических схем ТТЛ, которым требуется питание +5 В и которые не могут выдерживать больше 7 В. Другая опасная ситуация создается при работе от «стендового» источника питания с широким диапазоном выходных напряжений, имеющего нестабилизированное входное напряжение 40 В или выше, независимо от значения выходного напряжения.

Датчик перенапряжений на стабилитроне.На рис. 6.8 показана известная схема защиты, которая выпускается также в виде модуля фирмами Lambda (тип L-6-OV-5) и Motorola (МРС2004). Ее вставляют между выходом стабилизатора и землей.

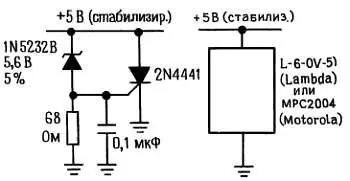

Рис. 6.8. Защита от перенапряжения.

Если напряжение на выходе стабилизатора превзойдет пробивное напряжение стабилитрона и прямое напряжение на диоде (для изображенной схемы - порядка 6,2 В), КУВ включится и останется в этом состоянии до тех пор, пока его анодный ток не упадет до нескольких миллиампер. Недорогой КУВ типа 2N4441 может отводить ток 5 А постоянно и выдерживать всплески тока до 80 А, перепад напряжения на нем в проводящем состоянии обычно равен 1 В при 5 А. Резистор 68 Ом должен обеспечить нормальный ток стабилитрона (10 мА) при включении КУВ, а конденсатор добавлен, чтобы схема защиты не срабатывала от безвредных коротких всплесков напряжения.

Описанная схема, как и все схемы защиты подобного типа, жестко устанавливает при срабатывании по напряжению на выводах источника питания напряжение, «короткого замыкания» 1 В, и может быть выключена только при отключении питания. Так как на КУВ в проводящем состоянии падает небольшое напряжение, нет проблем с перегревом самой схемы защиты, поэтому такая схема защиты надежна. Важно только, чтобы источник стабилизированного питания имел какую-нибудь токоограничивающую схему или хотя бы плавкий предохранитель на случай короткого замыкания. Могут появиться проблемы с перегревом самого стабилизатора при срабатывании схемы защиты. Если он содержит внутреннюю токоограничивающую схему, то плавкий предохранитель не сработает и источник питания так и будет сидеть на схеме защиты с низким напряжением на выходе, пока кто-нибудь этого не заметит. Здесь хорошо применить схему защиты от короткого замыкания с обратным наклоном характеристики.

С этой простой схемой защиты связано несколько вопросов, в основном по поводу выбора напряжения стабилитрона. Последние выпускаются только на определенные значения пробивного напряжения, задаваемого, вообще говоря, с большим допуском, и часто не имеют резкого излома на вольт-амперной характеристике. Вместе с тем желаемое напряжение срабатывания схемы защиты может быть задано с довольно жестким допуском.

Рассмотрим источник питания 5 В, питающий цифровую логическую схему. Обычный допуск напряжения питания составляет 5-10 % от номинала, таким образом напряжение срабатывания схемы защиты не может быть ниже 5,5 В. Эту цифру еще нужно увеличить из-за переходных процессов в источнике питания: при резком изменении тока нагрузки может произойти скачок напряжения - всплеск и вслед за ним затухающие пульсации. Эта проблема усугубляется, если измерительные элементы отдалены и подсоединены длинными проводами (индуктивность). Получающиеся колебания накладывают динамические помехи на уровень выходного напряжения, и схема защиты не должна срабатывать. Поэтому ее напряжение срабатывания не должно быть меньше 6 В, с другой стороны, оно не должно превосходить 7 В во избежание повреждений логических схем. И вот когда вы начнете обдумывать схему с учетом допусков стабилитронов, конкретных значений их номинальных напряжений и допусков напряжения срабатывания КУВ, то вам приходится решать хитрую задачу. В схеме рис. 6.8 напряжение срабатывания может оказаться от 5,9 до 6,6 В даже при использовании обозначенного на схеме сравнительно дорогого 5 %-ного стабилитрона.

ИС-датчик перенапряжений.Проблемы, возникающие при построении простой схемы защиты на стабилитроне и КУВ (плохая предсказуемость и отсутствие подстройки), превосходно решаются при использовании специальной триггерной ИМС защиты, такой, например, как МС3423-5, TL431 или МС34061-2. Это недорогие ИМС в удобных корпусах (8-штырьковом мини-DIP или 3-выводном ТО-92), напрямую управляющие КУВ и очень простые в использовании. Например, ИМС МС3425 имеет регулируемые порог и время срабатывания, а также имеет вывод для сигнализации о недопустимом уменьшении напряжения питания (очень удобно для схем с микропроцессорами). ИМС содержит встроенный источник опорного напряжения, несколько компараторов и драйверов, и для построения всей схемы защиты требуется еще только два внешних резистора, КУВ и конденсатор (необязательно). Эти ИМС защиты относятся к классу схем «слежения за источником питания», куда входят такие сложные ИМС, как МАХ691, которые не только воспринимают падение напряжения, но и переключаются на батарейное питание в случае отключения питания в сети переменного тока, генерируют сигнал обратного переключения при восстановлении нормального питания и непрерывно контролируют отсутствие замыкания в схеме микропроцессора.

Модули защиты.Зачем что-то строить, если можно это купить?! С точки зрения разработчика самой простой схемой защиты является приспособление с двумя выводами, у которого на крышке написано «защита». Вы можете купить такие устройства у фирм Lambda или Motorola, которые предлагают серию модулей защиты от перенапряжения в нескольких диапазонах по току. Вы только выбираете необходимые вам номинальные напряжения и ток и подсоединяете защиту на выход стабилизированного источника питания постоянного тока. Например, самые маленькие устройства такого типа, выпускаемые фирмой Lambda, рассчитаны максимум на 2 А при следующем наборе фиксированных значений напряжения: 5, 6, 12, 15, 18, 20 и 24 В. Они выпускаются в монолитном исполнении в корпусе ТО-66 (малый металлический корпус для мощных транзисторов) и стоит 2,5 долл. за шт. Монолитные ИМС фирмы Lambda на 6 А выпускаются в корпусе ТО-3 (большой металлический корпус для мощных транзисторов) по цене 5 долл. за штуку. Выпускаются также гибридные ИМС защиты на 12, 20 и 35 А. Вся серия МРС2000 (Motorola) выпускается в монолитном исполнении (только 5, 12 и 15 В, рассчитанные на номинальный ток 7,5, 15 или 35 А). Первые два номинала выпускаются в корпусе ТО-220 (мощный пластмассовый), последний (только на 5 В) — в корпусе ТО-3 (мощный металлический). Цены неправдоподобно низкие — при покупке небольшими партиями ИМС этих трех номиналов по току стоят всего лишь по 1,96, 2,36 и 6,08 долл. соответственно. Эти схемы защиты имеют одну приятную особенность — у них высокая точность; например, 5-вольтовое устройство фирмы Lambda имеет точку срабатывания 6,6 ± 0,2 В.
