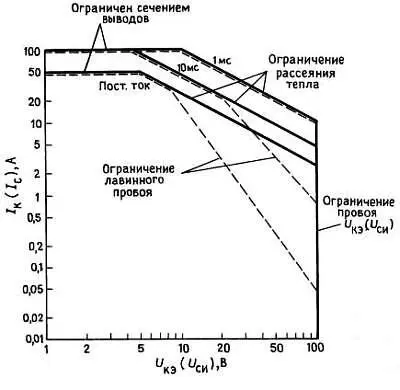

Рис. 6.13. Сравнение ОБР мощного биполярного n-p-n-транзистора и n-канального МОП-транзистора. ---2Ν6274 ( nрn); ____VNE003A ( n-канальный МОП).

При U КЭ > 10 В лавинный пробой ограничивает постоянный ток коллектора n-р-n -транзистора значениями, соответствующими мощности рассеяния меньшей, чем максимально допустимая паспортная величина 250 Вт. Эта проблема не столь серьезна для коротких импульсов и фактически перестает просматриваться при длительности импульсов менее 1 мс.

Обратите внимание на то, что МОП-транзистор не подвержен лавинному пробою; его ОБР ограничена максимально допустимым током (ограничение вносит сечение проводников, а их сопротивление для коротких импульсов тока выше, чем на постоянном токе), допустимой мощностью рассеяния и максимально допустимым напряжением затвор-исток. Более подробно об этом сказано в гл. 3 , там где рассматриваются мощные транзисторы.

Часто возникает необходимость в наличии такого источника питания, который можно регулировать вплоть до нулевого напряжения, особенно в случае стендовых источников, где такая гибкость существенна. Кроме того, часто целесообразно «программировать» выходное напряжение каким-либо другим напряжением, цифровым кодом или, например, ручным переключателем. На рис. 6.14 показана классическая схема источника питания, допускающая регулировку U вых вплоть до нулевого (в отличие от схем, использующих ИМС 723).

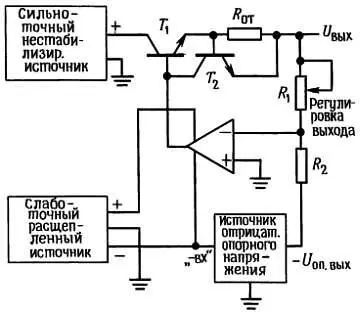

Рис. 6.14. Стабилизатор с регулируемым до 0 В выходом.

Отдельный расщепленный источник питания питает стабилизатор и дает точное опорное отрицательное напряжение (об опорных источниках подробнее см. разд. 6.14 и 6.15 ). Резистор R 1 служит для установки выходного напряжения, и, так как инвертирующий вход потенциально заземлен, оно может меняться до нуля (при нулевом сопротивлении R 1 ). Поэтому когда схема стабилизатора (это может быть интегральная схема или собранная из отдельных элементов) питается от расщепленного источника, не возникает трудностей, обусловленных низким выходным напряжением.

Чтобы сделать стабилизатор программируемым внешним напряжением, просто заменим U оп напряжением, задаваемым извне (рис. 6.15). Остальная часть схемы останется без изменений.

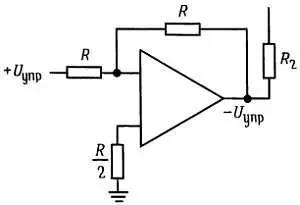

Рис. 6.15.

Резистор R 1 теперь будет масштабировать U упр . Управление цифровым кодом можно получить заменой опорного напряжения на устройство, называемое «цифро-аналоговый преобразователь» (ЦАП) с токоотбирающим выходом. Эти устройства, которые мы рассмотрим позже, преобразуют двоичный код на входе в пропорциональный по току (или напряжению) сигнал на выходе. Хорошим выбором здесь будет устройство AD7548-монолитный 12-разрядный ЦАП с токоотбирающим выходом стоимостью около 9 долл. Заменив R 2 на ЦАП, получим источник питания, программируемый цифровым кодом с шагом задания выходного напряжения, равным 1/4096 (2 -12). Так как на инвертирующем входе потенциальная земля, от ЦАП не требуется значительного рабочего диапазона по напряжению. На практике R 1 используется для выставления определенного масштаба преобразования цифрового кода, например 1 мВ на единицу входного кода.

Лабораторный стенд питания, схема которого показана на рис. 6.16, дает возможность собрать вместе все проектные идеи.

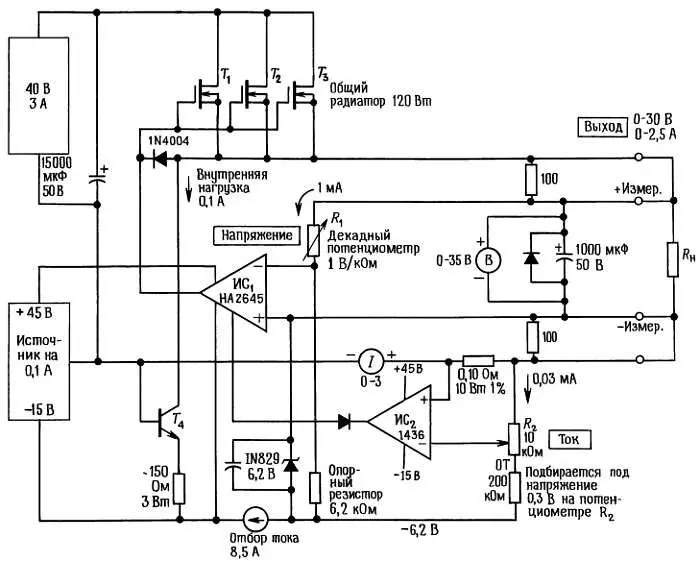

Рис. 6.16. Лабораторный блок питания.

Для стендового питания общего назначения важна возможность регулировать выход стабилизированного питания вплоть до нулевого напряжения, поэтому для питания стабилизатора используется дополнительный расщепленный источник. ИС 1 — это высоковольтный операционный усилитель, который может работать при полном напряжении питания 80 В. На выходе в качестве проходного транзистора мы использовали параллельно включенные мощные МОП-транзисторы, исходя из двух соображений — простоты возбуждения затвора и превосходной ОБР (характеристическая особенность всех мощных МОП-транзисторов). Такая комбинация обеспечивает рассеяние достаточной мощности (60 Вт на транзистор при температуре корпуса 100 °C), необходимую даже для умеренных значений тока, если обеспечивается столь широкий диапазон выходного напряжения. Последнее объясняется тем, что нестабилизированное входное напряжение должно быть достаточно большим, чтобы обеспечить максимум стабилизированного выходного напряжения, а в результате при низком напряжении на выходе падение напряжения на проходных транзисторах будет большим. В некоторых источниках эта проблема решается тем, что используется несколько диапазонов выходного напряжения и соответственно этому переключается и нестабилизированное входное напряжение. Имеются даже схемы, в которых нестабилизированный вход поступает с регулируемого напряжением трансформатора, управляемого в такт с выходом. В обоих случаях, правда, теряется возможность дистанционного программирования.

Упражнение 6.4.Чему равна максимальная мощность рассеяния в проходных транзисторах на этой схеме?

R 1 — это прецизионный многодекадный потенциометр для прецизионной и линейной регулировки выходного напряжения. Выходное напряжение сравнивается с опорным, получаемым от прецизионного стабилитрона 1N829 (температурный коэффициент 5·10 -6/°С при токе стабилитрона 7,5 мА). Эта схема ограничения тока существенно лучше простого токового ограничителя, который обсуждался выше, так как при использовании стендового питания иногда желательно установить точный и стабильный предел тока нагрузки. Обратите внимание на необычный (но удобный) метод ограничения тока путем его отвода через предназначенный для частотной коррекции вывод микросхемы ИС 1 , у которого при работе с малым током коэффициент усиления равен единице. Обеспечивая высокую степень стабилизации как напряжения (во всем диапазоне вплоть до 0 В), так и тока, данное устройство становится достаточно гибким в использовании лабораторным источником питания. При этом указанный способ ограничения тока делает этот источник питания также удобным источником неизменного тока. Транзистор Т 4 обеспечивает постоянную токовую нагрузку 100 мА, обеспечивая хороший рабочий режим схемы даже при значениях выходных напряжения или тока, близких к нулю, за счет удержания проходных транзисторов в активном режиме. Этот приемник тока позволяет источнику питания «поглощать» некоторый ток от нагрузки без увеличения выходного напряжения. Это целесообразно при работе с некоторыми необычными видами нагрузки, с которыми иногда приходится сталкиваться, например, прибор с собственным источником питания, который может подать некоторый ток на выводы стенда питания.
