Отметим наличие внешних измерительных входов, не слишком правильно соединенных с входными клеммами источника питания. Для прецизионного регулирования напряжения на нагрузке следовало бы подвести измерительные цепи к самой нагрузке, избегая падения напряжения на связующих проводниках, создающих паразитные цепи обратной связи.

ИМС 723 была оригинальным стабилизатором напряжения и все еще остается полезной. Существуют несколько улучшенных версий, которые, однако, во многом работают таким же образом, и вам при проектировании стабилизированного источника питания следует их рассмотреть. Микросхемы LAS10000 и LAS1100 фирмы Lambda, а также SG3532, выпускаемая фирмой Silicon General, могут работать при уменьшении входного напряжения вплоть до 4,5 В, поскольку в них используется «опорный источник с напряжением запрещенной зоны» (см. разд. 6.15 ), выдающий 2,5 В, а не 7,15 В напряжения стабилитрона, как в ИМС 723. В этих микросхемах имеются также встроенные схемы, отключающие питание кристалла при его перегреве; сравните с решением в стабилитроне 723 (выгорание!). Хотя у этих стабилизаторов выводы с теми же названиями, вы не можете просто вставить их в разъем, предназначенный для ИМС 723, так как (помимо прочих отличий) они предполагают более низкое опорное напряжение. Еще один стабилизатор, подобный ИМС 723, - это МС1469 (и его двойник с отрицательным питанием МС1463) фирмы Motorola.

Если вы посмотрите на современные схемы источников питания, то вы не часто встретите ИМС 723 или даже ее только что перечисленные улучшенные версии. Вместо этого вы увидите главным образом такие ИМС, как 7805 или 317, примечательной особенностью которых является отсутствие внешних элементов (ИМС 7805 не требуется ни одного!). В большинстве случаев вы можете получить все параметры, которые вам требуются, от этих имеющих высокую степень интеграции и простых в использовании «трехвыводных» стабилизаторов, включая сюда большой выходной ток (до 10 А) без внешних проходных транзисторов, подстраиваемое выходное напряжение, превосходную степень стабилизации и встроенные схемы ограничения тока и термовыключатель. Вскоре мы поговорим о них, но вначале в качестве прелюдии рассмотрим а) проектирование нестабилизированного источника питания и б) источники опорного напряжения.

Все стабилизированные источники питания требуют для своей работы источника «нестабилизированного питания постоянного тока», который мы начали рассматривать в разд. 1.27 вместе с расчетами выпрямителей и величины пульсаций.

Посмотрим на данный предмет более детально, начав со схемы, представленной на рис. 6.17. Это источник нестабилизированного питания +13 В (номинал), предназначенный для использования со стабилизатором +5 В, 2 А. Рассмотрим эту схему слева направо, отмечая вопросы, о которых надо помнить при проектировании подобных устройств.

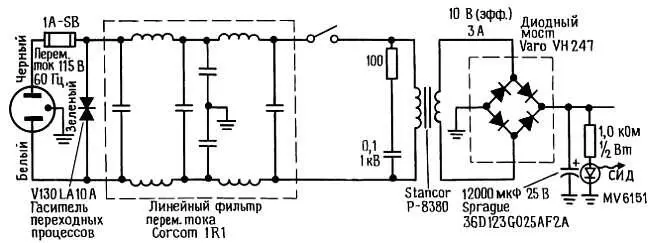

Рис. 6.17. Нестабилизированный источник питания со схемой связи с сетью переменного тока. Обратите внимание на цветовую маркировку проводов сетевого питания.

Трехпроводная связь.Всегда используйте трехпроводный шнур с нейтральной зеленой жилой, присоединенной к кожуху прибора. Без заземления прибор может оказаться смертоносным в случае пробоя изоляции трансформатора или случайного контакта одной из шин питания (от сети) с кожухом прибора. Если кожух заземлен, то при такой неисправности просто сгорит предохранитель.

Линейный фильтр и устройство подавления переходных процессов.В этой схеме мы применяем простой сетевой LC-фильтр. Вообще часто обходятся без таких фильтров, но с ними лучше, во-первых, потому, что они препятствуют возможному радиоизлучению из силовых проводов, а во-вторых, потому, что эти фильтры убирают помехи, которые наводятся извне в линии питания. Фильтры для линий питания с великолепными параметрами выпускают несколько фирм, например Corcom, Cornell-Dubilier, Sprague. Эксперименты показали, что большие всплески (от 1 до 5 кВ) иногда случаются в любых линиях сетевого питания, а всплески поменьше встречаются чаще.

Сетевые фильтры довольно эффективно снижают действие таких помех. В многих ситуациях желательно использование «гасителя переходных процессов», показанного на схеме. Это — устройство, которое проводит ток, как только напряжение на его выводах превосходит определенный предел (действует как двусторонний высоковольтный стабилитрон). Устройства эти невелики и дешевы и могут гасить опасные импульсы тока в сотни ампер. Гасители переходных процессов выпускаются многими фирмами, например GE и Siemens. В табл. 6.2 и 6.3 приведены данные фильтров радиочастотных помех и гасителей переходных процессов.

Плавкий предохранитель.Плавкий предохранитель — существенная деталь любого предмета электронного оборудования. Большие щитовые предохранители на 15–20 А не защитят электронное оборудование, поскольку они срабатывают только в случае превышения общего расчетного тока проводки. Например, если проводка в здании сделана проводами четырнадцатого номера сечения, то предохранители будут рассчитаны на 15 А. Если же замкнется накоротко конденсатор фильтра в только что рассмотренной схеме (довольно обычная неисправность), то ток в первичной обмотке трансформатора может достичь 5 А вместо обычного 0,25 А. Общий предохранитель не сгорит, но ваш прибор превратится в электроплитку или костер, поскольку на трансформаторе будет рассеиваться мощность более 500 Вт!

Несколько замечаний о плавких предохранителях. Во-первых, в блоках питания лучше использовать медленно действующие предохранители, поскольку имеют место большие токи переходных процессов при включении (например, при зарядке конденсаторов фильтра). Во-вторых, вы можете кое-что недоучесть при расчете номинального тока срабатывания предохранителя. Дело в том, что в источнике питания постоянного тока велико отношение эффективного (действующего) значения тока к его среднему значению ввиду малости угла проводимости (части цикла, когда диоды выпрямителя находятся в проводящем состоянии). Проблема усугубляется, когда конденсаторы фильтра имеют большую емкость. В результате эффективное значение тока будет значительно выше, чем вы могли бы предположить. Лучше всего в этой ситуации поступать следующим образом: измерить ток амперметром «истинного действующего значения», а затем выбрать предохранитель с током срабатывания по меньшей мере на 50 % большим измеренной величины (чтобы учесть перенапряжение в сети, эффект «усталости» предохранителя и т. п.). И наконец, последнее замечание.
