Защита нагрузки по напряжению.В схеме рис. 6.5 предусмотрена также защита нагрузки от слишком больших напряжений, состоящая из Д 1, Т 2 и резистора 33 Ом. Назначение этой схемы — закорачивать выход, если из-за какой-либо неисправности стабилизатора выходное напряжение последнего выше 6,2 В (это может случиться, если отключится один из выводов резисторов делителя или откажет какой-нибудь элемент схемы 723). Т 2 - это КУВ (кремниевый управляемый выпрямитель, тиристор) — прибор, ток в котором нормально отсутствует до тех пор, пока переход управляющий электрод-катод не получит прямое смещение. После этого прибор включается (входит в насыщение), и, однажды включившись, не выключится, пока анодный ток не будет прерван извне. В нашем случае через управляющий электрод пройдет ток, если выходное напряжение окажется больше напряжения стабилитрона Д 1 плюс перепад на p-n -переходе. Когда это произойдет, в стабилизаторе включится схема ограничения тока и КУВ будет удерживать выходное напряжение около уровня земли. Если неисправность, приведшая к ненормальному повышению выходного напряжения, к тому же вывела из строя токоограничивающую схему (например, у транзистора T 1 замкнулся коллектор на эмиттер), то схема защиты будет отбирать очень большой ток. Поэтому где-нибудь в цепи питания надо поставить плавкий предохранитель, как показано на схеме. Подробнее схемы защиты от превышения напряжений рассмотрены в разд. 6.06 .

Часто необходимо, как мы видели в приведенных выше схемах, использовать мощные транзисторы или другие сильноточные устройства, такие, как КУВ или силовые выпрямители, рассеивающие мощности во много ватт. Недорогой и очень распространенный мощный транзистор 2Ν3055, правильно смонтированный, рассеивает мощность до 115 Вт. Все мощные устройства выпускаются в корпусах, обеспечивающих тепловой контакт между их металлической поверхностью и внешним радиатором. Во многих случаях металлическая поверхность устройства связана электрически с одним из выводов (например, у мощного транзистора она всегда связана с коллектором).

В принципе задача теплоотвода — удержать переходы транзисторов или других устройств при температуре, не превышающей указанной для них максимальной рабочей температуры. Для кремниевых транзисторов в металлических корпусах максимальная температура переходов обычно равна 200 °C, а для транзисторов в пластмассовых корпусах равна 150 °C. В табл. 6.1 приведены некоторые часто применяемые типы мощных транзисторов и указаны их температурные параметры. Зная эти параметры, проектировать теплоотвод просто: зная мощность, которую прибор будет рассеивать в данной схеме, подсчитываем температуру переходов с учетом теплопроводности транзистора, радиатора и максимальной рабочей температуры окружающей транзистор среды. Затем выбираем такой радиатор, чтобы температура переходов была намного ниже указанной изготовителем максимальной. Здесь разумно перестраховаться, так как при температурах, близких к максимальной, транзистор быстро выходит из строя.

Тепловое сопротивление.При расчете радиатора используют тепловое сопротивление Θ , которое равняется отношению величины перепада температур в градусах к передаваемой мощности. Если теплопередача происходит только путем теплопроводности, то тепловое сопротивление - величина постоянная, не зависящая от температуры, а зависящая только от устройства теплового контакта. Для последовательного ряда тепловых контактов общее температурное сопротивление равно сумме тепловых сопротивлений отдельных соединений. Таким образом, для транзистора, смонтированного на радиаторе, общее тепловое сопротивление передаче тепла от p-n -перехода на внешнюю среду равно сумме тепловых сопротивлений переход-корпус θ пк , соединения корпус-радиатор θ кр и перехода радиатор-среда θ рс . Таким образом, температура p-n -перехода будет равна

Τ п = Τ с+ ( θ пк+ θ кр+ θ рс) P

где Ρ — рассеиваемая мощность.

Рассмотрим пример. Приведенная ранее схема источника питания с внешним проходным транзистором имеет максимум рассеиваемой на транзисторе мощности 20 Вт при нестабилизированном входном напряжении +15 В (10 В падения напряжения, 2 А). Предположим, что эта схема должна работать при окружающей температуре 50 °C — не так уж невероятно для компактно расположенного электронного оборудования, — и постараемся удержать температуру переходов ниже 150 °C, т. е. намного ниже, чем указанные изготовителем 200 °C. Тепловое сопротивление от перехода к корпусу равно 1,5 °C/Вт. Мощный транзистор в корпусе ТО-3, смонтированный со специальной прокладкой, обеспечивающей электрическую изоляцию и тепловой контакт, имеет тепловое сопротивление от корпуса к радиатору порядка 0,3 °C/Вт. И наконец, радиатор фирмы Wakefield, модель 641 (рис. 6.6), имеет тепловое сопротивление на границе с внешней средой порядка 2,3 °C/Вт. Поэтому общее тепловое сопротивление между p-n -переходом и внешней средой будет равно 4,1 °C/Вт. При рассеиваемой мощности 20 Вт температура перехода будет на 84 °C выше температуры окружающей среды, т. е. будет равна 134 °C (при максимальной внешней температуре для данного случая). Итак, выбранный радиатор пригоден, а если необходимо сэкономить пространство, то можно выбрать и несколько меньший.

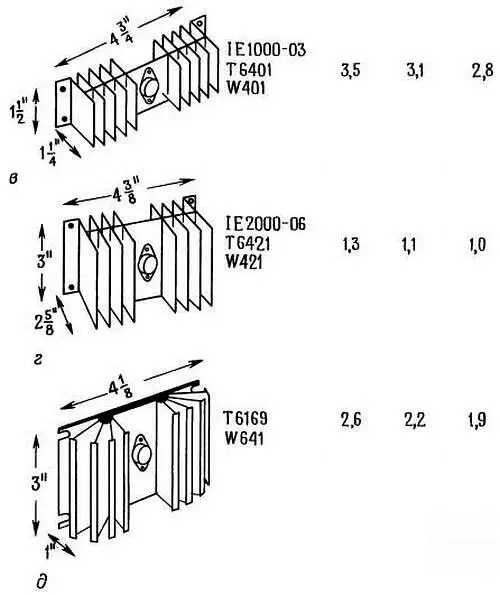

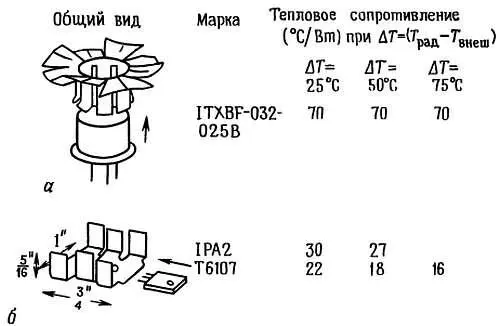

Рис. 6.6. Радиаторы для мощных транзисторов .

Фирмы-изготовители: I— IERC, T - Thermalloy, W— Wakefield , (размеры даны в дюймах, l''= 25,4 мм).

Замечания о радиаторах.1. В схемах, где рассеиваются большие мощности, например несколько сотен ватт, может понадобиться принудительное воздушное охлаждение. Для этого выпускаются большие радиаторы, предназначенные для работы с вентиляторами и имеющие очень низкое тепловое сопротивление от радиатора к внешней среде - от 0,05 до 0,2 °C/Вт.

2. Если транзистор должен быть электрически изолирован от радиатора, как это обычно и необходимо, особенно если несколько транзисторов установлено на одном радиаторе, то используют тонкие изолирующие прокладки между транзисторами и радиаторами, а также изолирующие вкладыши для монтажных винтов. Прокладки выпускаются под стандартные транзисторные корпусы и делаются из слюды, изолированного алюминия и двуокиси бериллия ВеO 2. При использовании теплопроводящей смазки они создают дополнительное тепловое сопротивление от 0,14 °C/Вт (бериллиевые) до 0,5 °C/В.т. Хорошей альтернативой классическому сочетанию прокладка из слюды плюс смазка могут служить изоляторы на основе кремнийорганических соединений без использования смазки с дисперсионным покрытием теплопроводным компаундом; обычно это нитрид бора или окись алюминия. Эти изоляторы чисты и сухи, удобны в употреблении, вам не грозит испачкать руки, одежду и электронику белым липким веществом, к тому же вы экономите уйму времени. Тепловое сопротивление этих изоляторов составляет 0,2–0,4 °C/Вт, т. е. вполне сравнимое с величинами «грязного» метода. Фирма Bergquist называет свою продукцию "Sil-Pad", Chomerics-"Cho-Therm", продукция SPC известна под названием "Koolex", a Thermalloy называет свою "Thermasil". Мы в своей работе с успехом используем все эти изоляторы.
