Генератор на основе метода переменных состояния.Все предложенные ранее методы требуют выполнения некоторой тяжелой работы. К счастью, сотрудники дружественной фирмы Burr-Brown провели эту работу дома и вышли на рынок с моделью 4423, которая представляет собой «прецизионный квадратурный генератор». В нем используется стандартная схема полосового фильтра на основе метода переменных состояния, выполненная на трех ОУ (рис. 5.18), где выходной сигнал через диодный ограничитель подается на вход (см. рис. 5.40). Она предназначена для работы в диапазоне частот от 0,002 Гц до 20 кГц и при этом она демонстрирует высокую стабильность фазового сдвига, амплитуды и частоты (максимально 10 -41/°С). Схема 4432 является модульной (а не монолитной ИС) и выпускается, в 14-выводном стандартном DIP-корпусе при цене 24 долл. в малых партиях.

Рис. 5.40.

Фильтры на схеме с упорядоченными фазовыми сдвигами.Известны изощренные схемы RС-фильтров, которые обладают способностью при подаче на их вход сигнала синусоидальной формы формировать на выходе пару синусоидальных сигналов, имеющих разность фаз приблизительно 90°. В радиотехнике это называется «фазовым» методом формирования однополосного сигнала (благодаря Weaver), где предназначенный для передачи входной сигнал состоит из сигналов речевого диапазона.

К сожалению, этот метод работает удовлетворительно только в ограниченном диапазоне частот и требует точного подбора номиналов резисторов и конденсаторов. Более приемлемый способ формирования широкополосных квадратурных сигналов основан на использовании «цепи с упорядоченными фазовыми сдвигами», которая представляет собой регулярную структуру, состоящую из резисторов с равными номиналами, а номиналы конденсаторов уменьшаются в геометрической прогрессии, как это указано на рис. 5.41. На вход этой цепи подаются два сигнала, а именно прямой и сдвинутый на 180° (это легко сделать с помощью инвертора с единичным коэффициентом передачи). Выходной сигнал представляет собой набор из четырех квадратурных сигналов и при использовании 6-секционной цепи их погрешность составляет ±0,5° в диапазоне частот 100:1.

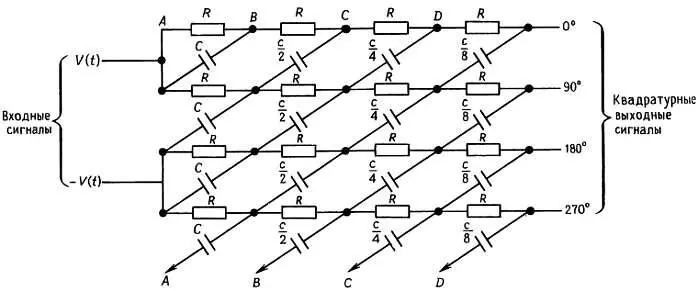

Рис. 5.41. Цепь с упорядоченными фазовыми сдвигами.

Квадратурные колебания прямоугольной формы.В некоторых случаях формирование квадратурных сигналов прямоугольной формы является несложной задачей. Основная идея заключается в том, чтобы сформировать сигнал удвоенной частоты, затем поделить его в два раза с помощью цифрового триггера ( гл. 8 ) и декодировать на вентилях (снова гл. 8 ). Это наиболее совершенный способ формирования квадратурных прямоугольных колебаний в диапазоне частот от постоянного тока до по крайней мере 100 МГц.

Квадратурные сигналы диапазона радиочастот.В диапазоне радиочастот (выше нескольких мегагерц) формирование пары квадратурных сигналов синусоидальной формы снова достаточно тривиальная задача; в этом случае используются приборы, которые называются квадратурными гибридными схемами (или квадратурные расщепитель/объединитель ). На низкочастотной границе радиочастотного диапазона (от нескольких мегагерц до, может быть, 1 ГГц) они принимают форму небольших трансформаторов с магнитным сердечником, в то время как на более высоких частотах нужно найти их воплощение в форме полосковых линий передачи (полоски и печатные проводники, изолированные от заземленной подложки) или световодов (полая прямоугольная трубка). Эти вопросы снова будут рассмотрены в гл. 13 . Методика достаточно узкополосная, типовая ширина рабочей частоты не превышает октаву (т. е. соотношение частот 2:1).

Формирование синусоидального колебания с произвольной фазой.Поскольку у нас уже имеется пара квадратурных сигналов, достаточно просто сформировать синусоидальное колебание с произвольной фазой. В этом случае требуется просто объединить синфазный ( I) и квадратурные сигналы ( Q ) на резистивном сумматоре, что наиболее просто реализуется с помощью потенциометра, включенного между I и Q сигналами. При вращении движка потенциометра эти сигналы ( I и Q ) суммируются в различных соотношениях, при этом удается получить плавное изменение фазы в диапазоне от 0 до 90°. Если же рассматривать эту проблему с точки зрения векторов, то можно показать, что фаза результирующего колебания совершенно не зависит от частоты; однако его амплитуда при регулировке фазы меняется, спадая на 3 дБ при фазе 45°. Метод достаточно просто можно распространить и на случай формирования колебания, фаза которого должна лежать в диапазоне от 0 до 360°, при этом используются противоположные сигналы (фазовый сдвиг 180°) I' и Q' , которые получаются с помощью инвертирующих усилителей с коэффициентом передачи -1.

Для получения сигнала синусоидальной формы сигнала с малыми искажениями ни одна из описанных ранее схем, вообще говоря, не подходит. Хотя в большинстве функциональных генераторов на широкий диапазон частот используется «размывание» колебаний треугольной формы с помощью диодных ограничителей, в конце концов уровень искажений редко удается снизить до значений, меньших 1 %. Для сравнения: большинство высококачественных звуковых колонок требуют усилителей с уровнем искажений не больше 0,1 %. Для испытаний подобной звуковоспроизводящей аппаратуры требуются источники чистого синусоидального сигнала с остаточным искажением не больше 0,05 %. На низких и средних частотах хорошим источником синусоидальных колебаний с малым уровнем искажений служит мостовой генератор Вина (рис. 5.42).

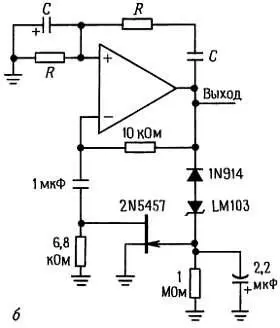

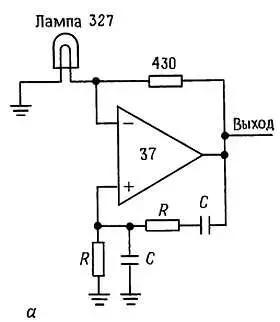

Рис. 5.42. Мостовые генераторы Вина с малыми искажениями. Выходная частота f= 1/2π RC.

Идея его состоит в том, чтобы создать усилитель с обратной связью, имеющий сдвиг фазы 180° на нужной частоте, а затем отрегулировать петлевое усиление таким образом, чтобы возникли автоколебания. Для одинаковых значений R и С коэффициент усиления по напряжению выходного сигнала по отношению к сигналу на неинвертирующем входе ОУ должен быть точно равен +3,0. При меньшем усилении колебания затухают, при большем — выходной сигнал будет достигать насыщения. Искажение будет малым, пока амплитуда колебаний не выходит за пределы линейного участка характеристики усилителя, т. е. не следует допускать колебаний полного размаха. Если не применить некоторых приемов для управления усилением, то именно это и произойдет — выходной сигнал усилителя будет возрастать до уровня, при котором эффективный коэффициент усиления вследствие насыщения упадет до 3,0. Как мы увидим, эти приемы включают в себя некую управляющую усилением обратную связь с большой постоянной времени.
