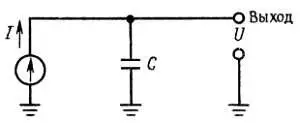

Рис. 1.42. Источник постоянного тока, заряжающий конденсатор, генерирует напряжение в виде линейно-меняющегося сигнала.

Из уравнения для тока, протекающего через конденсатор, I= C( dU/ dt) получим U(t)= ( I/ C) t. Выходной сигнал изображен на рис. 1.43.

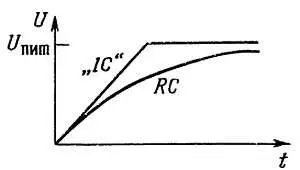

Рис. 1.43.

Линейное нарастание сигнала прекращается тогда, когда «иссякает» напряжение источника тока, т. е. достигается его предельное значение. Кривая для простой RC -цепи с резистором, подключенным к источнику напряжения, ведет себя аналогично случаю достижения предела источником тока. На рис. 1.43 эта вторая кривая показана для случая, когда R выбрано так, чтобы ток при нулевом выходном напряжении был равен току источника тока; при этом вторая кривая стремится к тому же пределу, что и ломаная. (В реальных источниках тока выходное напряжение ограничено напряжением используемых в них источников питания, так что такое поведение вполне правдоподобно.) В следующей главе, посвященной транзисторам, мы построим простые схемы источников тока, а в главах, где рассматриваются операционные усилители и полевые транзисторы, — их усовершенствованные типы.

Вот как много интересных вопросов ожидает нас впереди.

Упражнение 1.15.Ток 1 мА заряжает конденсатор емкостью 1 мкФ. Через какое время напряжение достигнет 10 В?

Если вы поняли, что такое конденсатор, то вы поймете и что такое индуктивность (рис. 1.44).

Рис. 1.44. Индуктивность.

Сравним индуктивность и конденсатор между собой; в индуктивности скорость изменения тока зависит от приложенного напряжения, а в конденсаторе скорость изменения напряжения зависит от протекающего тока.

Уравнение индуктивности имеет следующий вид:

U= L( dI/ dt)

где L — индуктивность в генри (или мГн, мкГн и т. д.). Напряжение, приложенное к индуктивности, вызывает нарастание протекающего через нее тока, причем изменение тока происходит по линейному закону (если пропустить ток через конденсатор, то это приведет к нарастанию напряжения на нем, причем изменение напряжения будет происходить по линейному закону); напряжение величиной 1 В, приложенное к индуктивности 1 Гн, приводит к нарастанию тока через индуктивность со скоростью 1 А в 1 с.

Ток, протекающий через индуктивность, также как и ток, протекающий через конденсатор, не просто пропорционален напряжению. Более того, в отличие от резистора мощность, связанная с током через индуктивность (произведение U на I ), не преобразуется в тепло, а сохраняется в виде энергии магнитного поля индуктивности. Эту энергию можно извлечь, если прервать ток через индуктивность.

Условно индуктивность изображают в виде нескольких витков провода — такую конструкцию имеет простейшая индуктивность. Другие, более совершенные конструкции включают сердечник, на который наматывается провод.

Материалом для сердечника чаще всего служит железо (пластинки, прокатанные из сплавов железа или изготовленные методами порошковой металлургии) или феррит, представляющий собой хрупкий непроводящий магнитный материал черного цвета. Сердечник позволяет увеличить индуктивность катушки за счет магнитных свойств материала сердечника. Сердечник может быть изготовлен в виде бруска, тора или может иметь какую-нибудь более причудливую форму, например «горшка» (описать его словами не так-то просто: представьте себе форму для выпечки пончиков, которая разнимается пополам).

Индуктивности находят наибольшее применение в радиочастотных схемах, где они используются в качестве радиочастотных дросселей, и в резонансных схемах (см. гл. 13 ). Пара связанных индуктивностей образует такой интересный элемент, как трансформатор. О нем мы поговорим в следующем разделе.

По сути дела индуктивность — это противоположность конденсатора. Последующие разделы этой главы, в которых вводится такое важное понятие, как полное сопротивление , или импенданс , покажут вам, в чем эта противоположность проявляется.

Трансформатор — это устройство, состоящее из двух связанных катушек индуктивности (называемых первичной и вторичной обмотками). Напряжение, снимаемое со вторичной обмотки, иное по сравнению с напряжением переменного тока, поданным на первичную обмотку, причем коэффициент изменения (трансформации) напряжения прямопропорционален отношению числа витков обмоток трансформатора, а коэффициент изменения тока — обратно пропорционален. Мощность сохраняется неизменной. На рис. 1.45 показано условное обозначение трансформатора с пластинчатым сердечником (трансформаторы такого типа используются для преобразования напряжения переменного тока с частотой 60 Гц).

Рис. 1.45. Трансформатор.

Трансформатор обладает весьма высоким коэффициентом полезного действия (мощность на его выходе почти равна мощности на входе); в связи с этим повышающий трансформатор обеспечивает рост напряжения при уменьшении тока.

Немного забегая вперед, отметим, что трансформатор с отношением числа витков обмоток, равным n , изменяет полное сопротивление в n 2раз. Если вторичная обмотка не нагружена, то в первичной протекает очень небольшой ток.

В электронных приборах трансформаторы выполняют две важные функции: во-первых, они преобразуют напряжение переменного тока сети к нужному, обычно более низкому значению, которое можно использовать в схеме, и, во-вторых, они «изолируют» электронную схему от непосредственного контакта с силовой сетью, так как обмотки трансформатора электрически изолированы одна от другой. Выпускаемые промышленностью силовые трансформаторы (предназначенные для работы с напряжением силовых сетей, равным 110, 127 или 220 В) обеспечивают разнообразные значения вторичных напряжений и токов: диапазон напряжений включает значения от 1 В до нескольких тысяч вольт, диапазон тока — от нескольких миллиампер до сотен ампер.

Трансформаторы, используемые обычно в электронных приборах, обеспечивают диапазон вторичного напряжения от 10 до 50 В, диапазон тока — от 0,1 до 5 А.
