Промышленность выпускает также трансформаторы, предназначенные для работы в диапазоне звуковых частот, иногда используют резонансные трансформаторы. Интерес представляют трансформаторы для линий передач, о которых мы немного поговорим в гл. 13 , в разд. 13.10 . Для сердечников высокочастотных трансформаторов используют специальные материалы или прибегают к специальным конструкциям для того, чтобы уменьшить потери энергии в сердечнике; что же касается сердечников низкочастотных (т. е. силовых) трансформаторов, то их делают тяжелыми или крупногабаритными. Трансформаторы для высоких и низких частот, вообще говоря, не взаимозаменяемы.
Полное и реактивное сопротивление
Замечание:Этот раздел содержит много математических выкладок; при желании их можно пропустить, но ни в коем случае не упускайте из внимания результаты.
Схемы с конденсаторами и индуктивностями сложнее, чем рассмотренные ранее резистивные схемы, — их работа зависит от частоты входного сигнала: «делитель напряжения» с конденсатором или индуктивностью будет обладать частотно — зависимым коэффициентом деления. Кроме того, схемы, в состав которых входят эти компоненты (их, кстати, относят к классу пассивных ), искажают такие входные сигналы, как, например, прямоугольные колебания — в этом мы только что убедились.
Однако и конденсаторы, и индуктивности являются линейными элементами. Это означает, что амплитуда выходного сигнала, независимо от его формы, строго пропорциональна амплитуде входного сигнала. Линейностью обусловлены многие закономерности поведения схем, и важнейшая состоит в следующем: Если на вход линейной схемы подан синусоидальный сигнал с частотой f, то на выходе будет получен также синусоидальный сигнал с такой же частотой, но, возможно, с другой амплитудой и фазой.
Помня об этом замечательном свойстве при анализе схем, содержащих резисторы, конденсаторы и индуктивности, вы всегда должны ответить на вопрос: как зависит выходное напряжение (его амплитуда и фаза) от входного напряжения в виде синусоидального сигнала определенной частоты . Этот вопрос важен и тогда, когда схема предназначена для другого режима работы. График результирующей амплитудно-частотной характеристики, отражающей отношение выходного сигнала к входному для каждого значения частоты синусоиды, полезен при анализе работы схемы со многими видами сигналов. Амплитудно-частотная характеристика (АЧХ), представленная на рис. 1.46, может принадлежать, например, репродуктору какого-нибудь «говорящего ящика».

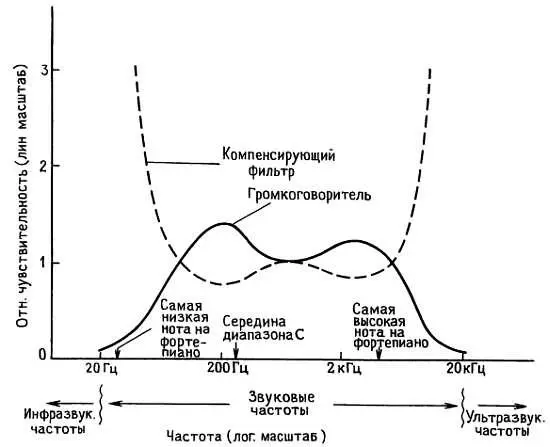

Рис. 1.46. Пример частотного анализа: выравнивание для громкоговорителя.
Под выходным сигналом в данном случае понимается звуковое давление, а не напряжение. Желательно, чтобы АЧХ репродуктора была «плоской», т. е. чтобы отношение звукового давления к частоте было постоянной величиной в диапазоне звуковых частот. В этом случае недостатки репродуктора можно скомпенсировать за счет пассивного фильтра с инверсной АЧХ (как показано на графике), включенного в усилитель радиоприемника.
Как мы увидим в дальнейшем, можно обобщить закон Ома, заменив понятие «сопротивление» понятием «полное сопротивление», или «импеданс», тогда он будет справедлив для любой схемы, в состав которой входят линейные пассивные элементы (резисторы, конденсаторы, индуктивности). Итак, понятия «импеданс» и «реактивное сопротивление» делают закон Ома справедливым для схем, содержащих конденсаторы и индуктивности. Уточним терминологию.
Импеданс — это обобщенное или полное сопротивление, индуктивности и конденсаторы обладают реактивным сопротивлением (можно сказать, что они реагируют на воздействие); резисторы обладают сопротивлением (по аналогии они оказывают сопротивление воздействию). Иными словами, импеданс = сопротивление + реактивное сопротивление (более подробно поговорим об этом позже).
Однако можно встретить, например, такое выражение: «импеданс конденсатора на данной частоте составляет…». Дело в том, что в импеданс входит реактивное сопротивление, и поэтому не обязательно говорить «реактивное сопротивление конденсатора», можно сказать и «импеданс конденсатора». На самом деле слово «импеданс» часто употребляют и тогда, когда известно, что речь идет о сопротивлении; например, говорят «импеданс источника» или «выходной импеданс», имея в виду эквивалентное сопротивление некоторого источника. То же самое относится и к «входному импедансу».
В дальнейшем речь пойдет о схемах, для питания которых используется синусоидальный сигнал с определенной частотой. Анализ схем, работающих с сигналами другой формы, требует большей тщательности и предполагает использование уже известных нам методов (например, метода дифференциальных уравнений или метода преобразования Фурье, при котором сигнал представляют в виде ряда синусоид). На практике эти методы редко используются.
Для начала рассмотрим конденсатор, на который подается синусоидальное напряжение источника питания (рис. 1.47).

Рис. 1.47.
Ток в схеме определяется следующим образом:
I( t) = C( dU/ dt) = C· ω· U 0· cos ωt.
Из этого уравнения следует, что ток имеет амплитуду I и опережает входное напряжение по фазе на 90°. Если не принимать во внимание соотношение фаз, то
I = U/(1/ ωC).
(Напомним, что ω= 2π f). Конденсатор ведет себя как резистор, сопротивление которого зависит от частоты и определяется выражением R= 1/ ωC, и, кроме того, ток, протекающий через конденсатор, сдвинут по фазе на 90° относительно напряжения (рис. 1.48).

Рис. 1.48.
Например, через конденсатор емкостью 1 мкФ, подключенный к силовой сети с напряжением 110 В (эффективное значение) и частотой 60 Гц, будет протекать ток, эффективная амплитуда которого определяется следующим образом: I= 110/[1/(2π·60·10 -6)] = 41,5 мА (эффективное значение).
Замечание: сейчас нам необходимо воспользоваться комплексными переменными; при желании вы можете пропустить математические выкладки, приводимые в последующих разделах, и принять на веру полученные результаты (они выделены в тексте). Не думайте, что подробные алгебраические преобразования, приводимые в этих разделах, необходимы для понимания всего остального материала книги. Это не так - глубокое знание математики похвально, но совсем не обязательно. Следующий раздел, пожалуй, наиболее труден для тех, у кого нет достаточной математической подготовки. Но пусть это вас не огорчает.
