Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

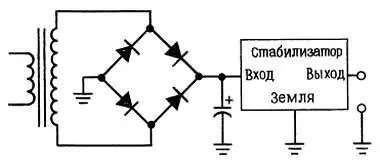

Рис. 1.80. Стабилизатор напряжения постоянного тока.

Подобные стабилизаторы напряжения используют почти повсеместно в качестве источников питания для электронных схем. В настоящее время промышленность выпускает стабилизаторы напряжения в виде законченных, готовых к использованию модулей. На основе стабилизатора напряжения можно построить удобный для работы источник питания, которому не страшны никакие опасности (короткие замыкания, перегрев и т. п.) и характеристики которого удовлетворяют самым высоким требованиям, предъявляемым к источнику напряжения (например, внутреннее сопротивление такого источника измеряется в миллиомах).

Источники питания постоянного тока со стабилизаторами напряжения мы рассмотрим в гл. 6 .

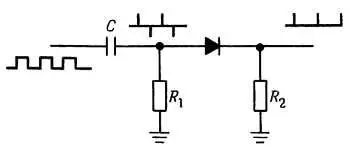

Выпрямление сигналов.Бывают такие случаи, помимо тех, что мы рассмотрели выше, когда сигнал должен иметь только одну полярность. Если входной сигнал не является синусоидальным, то говорить о его выпрямлении не принято, хотя процесс выпрямления применим и к нему. Например, требуется получить последовательность импульсов, совпадающих с моментами нарастания прямоугольного сигнала. Проще всего продифференцировать прямоугольный сигнал, а затем выпрямить его (рис. 1.81).

Рис. 1.81.

Следует всегда иметь в виду, что прямое напряжение диода составляет приблизительно 0,6 В. На выходе нашей схемы, например, сигнал будет получен лишь в том случае, когда двойная амплитуда прямоугольного входного сигнала будет не меньше 0,6 В. Это условие накладывает определенные ограничения на разработку схемы, но известны приемы, с помощью которых их можно преодолеть. Например, можно воспользоваться диодом Шоттки , для которого прямое напряжение составляет около 0,25 В (можно также использовать так называемый обращенный диод с нулевым прямым напряжением, но его применение ограничено из-за того, что он имеет малое напряжение пробоя). Можно также воспользоваться схемой, показанной на рис. 1.82.

Рис. 1.82. Компенсация прямого напряжения на диоде в схеме диодного ограничителя сигналов.

Прямое напряжение на диоде Д 2 компенсируется за счет диода Д 1 , обеспечивающего смещение величиной 0,6 В. Это смещение определяет порог проводимости для Д 2 . Формирование смещения с помощью диода Д 1 (а не с помощью, например, делителя напряжения) имеет следующие преимущества: нет необходимости проводить регулировку уровня смещения, так как схема обеспечивает почти идеальную компенсацию; изменение прямого напряжения диодов (связанное, например, с изменением температуры) компенсируется и не сказывается на работе схемы. В дальнейшем мы еще не раз встретим компенсации изменений прямого напряжения с помощью согласованной пары диодов, транзисторов и полевых транзисторов: этот прием очень эффективен и прост в исполнении.

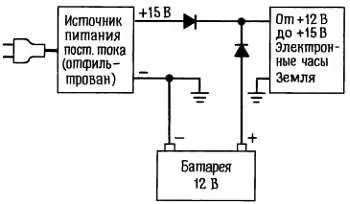

Диодные вентили.Еще одна область применения диодов основана на их способности пропускать большее из двух напряжений, не оказывая влияния на меньшее. Схемы, в которых используется это свойство, объединены в семейство логических схем . Рассмотрим схему с резервной батареей питания — она, используется в устройствах, которые должны работать непрерывно даже при отключениях питания (например, точные электронные часы). Схема, показанная на рис. 1.83, включает как раз такую батарею. В отсутствие сбоев питания батарея не работает, при возникновении сбоя питание на схему начинает поступать от батареи, при этом перерыва в подаче питания не происходит.

Рис. 1.83. Диодный вентиль ИЛИ с резервной батареей питания.

Упражнение 1.29.Измените схему так, чтобы батарея заряжалась от источника постоянного тока (в том случае, разумеется, когда питание есть) током 10 мА (такая схема нужна для того, чтобы поддерживать заряд батареи).

Диодные ограничители.В тех случаях, когда необходимо ограничить диапазон изменения сигнала, например напряжения, можно воспользоваться схемой, показанной на рис. 1.84.

Рис. 1.84. Диодный ограничитель напряжения.

Благодаря диоду выходное напряжение не может превышать значения +5,6 В, при этом наличие диода никак не сказывается на меньших значениях напряжения (в том числе и на отрицательных); единственное условие состоит в том, что отрицательное входное напряжение не должно достигать значения напряжения пробоя (например, для диода типа 1N914 это значение составляет — 70 В). Во всех схемах семейства цифровых логических КМОП-схем используются входные диодные ограничители. Они предохраняют эти чувствительные схемы от разрушения под действием разрядов статического электричества.

Упражнение 1.30.Разработайте схему симметричного ограничителя, задающего диапазон изменения сигнала от —5,6 до +5,6 В.

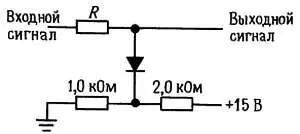

Эталонное опорное напряжение можно подавать на ограничитель от делителя напряжения (рис. 1.85).

Рис. 1.85.

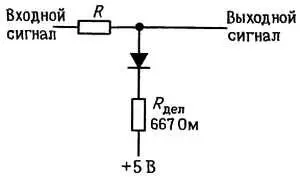

Если делитель напряжения заменить его эквивалентной схемой, то исходная схема преобразуется к виду, представленному на рис. 1.86.

Рис. 1.86.

Анализируя преобразованную схему, можно заключить, что импеданс со стороны выхода делителя напряжения ( R дел ) должен быть мал по сравнению с сопротивлением R . Когда диод открыт (входное напряжение превышает напряжения ограничения), выходное напряжение совпадает с напряжением, снимаемым с делителя, при этом нижнее плечо делителя представлено эквивалентным сопротивлением (рис. 1.87).

Рис. 1.87.

Следовательно, для указанных параметров схемы выходное напряжение для треугольного входного сигнала будет иметь вид, показанный на рис. 1.88.
