Рис. 1.94. Индуктивный «бросок».

В исходном состоянии переключатель замкнут и через индуктивность (в качестве которой может выступать, например, обмотка реле) протекает ток. Когда переключатель разомкнут, индуктивность «стремится» обеспечить ток между точками А и В , протекающий в том же направлении, что и при замкнутом переключателе. Это значит, что потенциал точки В становится более положительным, чем потенциал точки А . В нашем случае разница потенциалов может достичь 1000 В, прежде чем в переключателе возникнет электрическая дуга, которая и замкнет цепь. При этом укорачивается срок службы переключателя и возникают импульсные наводки, которые могут оказывать влияние на работу близлежащих схем. Если представить себе, что в качестве переключателя используется транзистор, то срок службы такого переключателя не укорачивается, а просто становится равным нулю!

Чтобы избежать подобных неприятностей лучше всего подключить к индуктивности диод, как показано на рис. 1.95.

Рис. 1.95. Блокирование индуктивного броска.

Когда переключатель замкнут, диод смещен в обратном направлении (за счет падения напряжения постоянного тока на обмотке катушки индуктивности). При размыкании переключателя диод открывается и потенциал контакта переключателя становится выше потенциала положительного питающего напряжения на величину падения напряжения на диоде. Диод нужно подобрать так, чтобы он выдерживал начальный ток, равный току, протекающему в установившемся режиме через индуктивность; подойдет, например диод типа 1N4004.

Единственным недостатком описанной схемы является то, что она затягивает затухание тока, протекающего через катушку, так как скорость изменения этого тока пропорциональна напряжению на индуктивности. В тех случаях, когда ток должен затухать быстро (например, быстродействующие контактные печатающие устройства, быстродействующие реле и т. д.), лучший результат можно получить, если к катушке индуктивности подключить резистор, подобрав его так, чтобы величина U и + IR не превышала максимального допустимого напряжения на переключателе. (Самое быстрое затухание для данного максимального напряжения можно получить, если подключить к индуктивности зенеровский диод, который обеспечивает затухание по линейному, а не по экспоненциальному закону.)

Диодную защиту нельзя использовать для схем переменного тока, содержащих индуктивности (трансформаторы, реле переменного тока), так как диод будет открыт на тех полупериодах сигнала, когда переключатель замкнут. В подобных, случаях рекомендуется использовать так называемую RC -демпфирующую цепочку (рис. 1.96).

Рис. 1.96. RС-«демпфер» для подавления индуктивного броска.

Приведенные на схеме значения R и С являются типовыми для небольших индуктивных нагрузок, подключаемых к силовым линиям переменного тока. Демпфер такого типа следует предусматривать во всех приборах, работающих от напряжений силовых линий переменного тока, так как трансформатор представляет собой индуктивную нагрузку. Для защиты можно также использовать такой элемент, как металлоксидный варистор. Он представляет собой недорогой элемент, похожий по внешнему виду на керамический конденсатор, а по электрическим характеристикам - на двунаправленный зенеровский диод. Его можно использовать в диапазоне напряжений от 10 до 1000 В для значений токов, достигающих тысяч ампер (см. разд. 6.11 и табл. 6.2 ). Подключение варистора к внешним выводам схемы позволяет не только предотвратить индуктивные наводки на близлежащие приборы, но также погасить большие всплески сигнала, возникающие иногда в силовой линии и представляющие серьезную угрозу для оборудования.

В последующих разделах представлены разнообразные компоненты, находящие широкое применение при разработке электронных схем. Те, кто уже имеет опыт разработок, могут безболезненно перейти к следующей главе.

Переключатели.Переключатели имеются в схемах почти всегда. Несмотря на свою простоту, они играют существенную роль в электронной технике и вполне заслуживают того, чтобы им было посвящено несколько параграфов в нашей книге. На рис. 1.97 показано несколько распространенных типов переключателей.

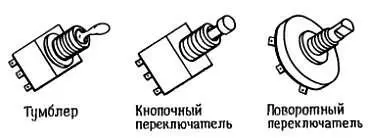

Рис. 1.97. Панельные тумблеры.

Тумблеры.В зависимости от числа полюсов или подвижных контактов тумблеры бывают нескольких типов. Наиболее распространены одно- и двухпозиционные тумблеры, показанные на рис. 1.98. Промышленность выпускает также трехпозиционные тумблеры, среднее положение которых соответствует состоянию «выключено»; они могут переключать одновременно до четырех контактных групп. Тумблерные переключатели работают по принципу «разомкнут-замкнут», это значит, что подвижный контакт никогда не замыкает оба вывода переключателя одновременно.

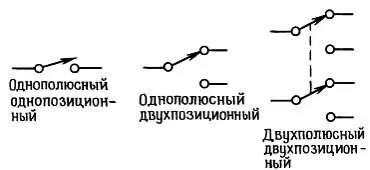

Рис. 1.98. Основные типы переключателей.

Кнопочные переключатели.Кнопочные переключатели полезны в тех случаях, когда требуется обеспечить мгновенный контакт; их схематическое изображение представлено на рис. 1.99 (кнопочные выключатели бывают двух типов: нормально разомкнутые (HP) и нормально замкнутые (НЗ)). В двухпозиционном переключателе выводы обозначают HP и НЗ, в однопозиционном переключателе двойное обозначение излишне. Кнопочные переключатели всегда работают по принципу «разомкнут-замкнут».

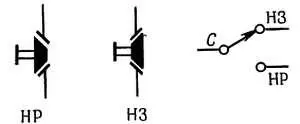

Рис. 1.99. Кнопочные выключатели (мгновенный контакт).

Электротехническая промышленность маркирует выключатели символами А, В и С , которые соответствуют однополюсному однопозиционному переключателю типа HP, однополюсному однопозиционному переключателю типа НЗ и однополюсному двухпозиционному переключателю соответственно.

Поворотные переключатели.
