К этому семейству разъемов для коаксиальных кабелей относятся: разъемы типа TNC (ближайший родственник разъема типа BNC, но с резьбой на корпусе), хороший, но громоздкий разъем типа N, миниатюрный разъем типа SMA, субминиатюрный разъем типа LEMO и SMC, и разъем типа MHV, представляющий собой разновидность разъема типа BNC, предназначенную для высоковольтных цепей. Так называемый граммофонный разъем, используемый в схемах звуковых частот, представляет собой яркий пример плохой конструкции — при соединении частей разъема сигнальная цепь замыкается раньше, чем экранирующая; более того, конструкция разъема такова, что и экранирующая, и центральная части разъема, как правило, обеспечивают плохой контакт. А результат плохого контакта вы без сомнения слышали! Чтобы не отстать, телевизионная промышленность выпустила свой собственный плохой стандарт, «коаксиальный разъем» типа F - в нем на штырь разъема, соединяемого с кабелем, выводится внешний провод коаксиального кабеля, и очень некачественно сделан экран на той части, которая устанавливается на панели прибора.

Многоконтактные разъемы. Для электронных приборов очень часто нужны многожильные кабели и соответственно многоконтактные разъемы. Промышленность выпускает десятки типов таких разъемов. Простейшим является разъем для 3-жильного провода. К числу наиболее распространенных относятся также субминиатюрные разъемы типа D из серии разъемов Winchester MRA, уже давно испытанные и заслужившие доверие разъемы типа MS, а также разъемы для гибкого кабеля (рис. 1.103).

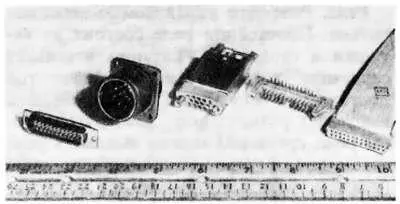

Рис 1103 Некоторые многоконтактные разъемы Слева направомалогабаритный - фото 124

Рис. 1.103. Некоторые многоконтактные разъемы.

Слева направо:малогабаритный D-образный разъем, выпускаемый как для кабелей, так и для установки на панелях приборов; количество контактов: 9, 15, 25, 37 или 50; старый, заслуженный разъем типа MS, выпускается с разнообразным количеством контактов и в различном конструктивном оформлении, некоторые разновидности предназначены для коаксиальных кабелей; миниатюрный разъем (типа Winchester MRA) с фиксирующими винтами, выпускается несколько разновидностей, различающихся габаритными размерами; разъем для печатных плат, гнездо предназначено для гибкого кабеля.

Имейте в виду, что некоторые разъемы требуют осторожного обращения, например миниатюрные шестиугольные разъемы, которые нельзя ронять на пол, а в некоторых нет никакого приспособления, фиксирующего взаимное положение частей разъема (это относится, например, к разъемам серии Jones 300).

Торцевые разъемы для печатных плат.Для печатных плат чаще всего используются торцевые разъемы, состоящие из гнезда и вилки с позолоченными штырьевыми контактами, устанавливаемой на торце платы. Выпускаемые промышленностью торцевые разъемы имеют от 15 до 100 контактов и различное конструктивное оформление. Разъемы можно устанавливать на специальной плате, печатный монтаж которой обеспечивает соединение отдельных печатных плат устройства. В схемах, состоящих всего из нескольких печатных плат, могут потребоваться вилки разъемов для печатных плат и гнезда кабельных разъемов (в гл. 12 приведены некоторые фотографии, на которых видны примеры использования разъемов).

1.33. Индикаторы

Измерительные приборы.Значения напряжения или тока можно определять с помощью стрелочных показывающих приборов или по цифровым индикаторам. Последние, конечно, более дороги, но они имеют и более высокую точность. Промышленность выпускает измерительные приборы и первого, и второго типа как для токов, так и для напряжений. Выпускаются также уникальные датчики для приборных досок, которые позволяют определять значения уровня громкости (по децибельной шкале звука), большие значения напряжения переменного тока (от 105 до 130 В), значения температуры (с помощью термопары), процентной нагрузки мотора, частоты и т. д. В цифровых датчиках часто предусмотрены логические выходы, которые позволяют использовать показания датчика для ввода в какой-либо другой прибор.

Лампы и светодиоды.Представим себе картинку из научно-фантастического фильма — вспышки света, экраны, заполненные таинственными и непонятными цифрами и символами, жуткие звуки… И все эти эффекты, за исключением звуковых, создаются с помощью ламп и дисплеев (см. разд. 9.10 ). В качестве индикаторов для лицевых панелей приборов долгое время использовали небольшие лампы накаливания, теперь им на смену пришли светодиоды. Они ведут себя как обычные диоды, но прямое напряжение для них составляет от 1,5 до 2,5 В. Когда светодиод открыт, через него протекает ток и он излучает свет. Для получения достаточной яркости света обычно требуется ток от 5 до 20 мА. Светодиоды дешевле, чем лампы накаливания, никогда не перегорают и бывают трех цветов (красные, желтые и зеленые). Поступают в продажу в удобном для использования виде.

Светодиоды используются также в цифровых дисплеях, например, в калькуляторах находит применение 7-сегментный цифровой дисплей. Для отображения и букв, и цифр (алфавитно-цифровой дисплей) можно использовать 16-сегментный или матричный дисплей. Для маломощных схем или схем, предназначенных для работы на улице, лучше всего использовать дисплей на жидких кристаллах.

1.34. Переменные компоненты

Резисторы.Переменные резисторы или потенциометры используют для регулирования в схемах, их ручки часто выводят на панели приборов. Наиболее распространенным является потенциометр типа АВ, рассчитанный на мощность до 2 Вт; этот потенциометр изготовлен из того же материала, что и постоянный композитный резистор, и имеет скользящий контакт. Потенциометры других типов изготовляют из керамических материалов и пластиков; они обладают улучшенными характеристиками. Более высоким разрешением и более высокой линейностью обладают многооборотные потенциометры (3,5 или 10 оборотов). В ограниченном количестве промышленность выпускает также сблокированные потенциометры (несколько независимых секций, собранных на одной оси) для тех областей применения, где нужны именно такие потенциометры.

Потенциометры, о которых шла речь, устанавливают чаще всего на лицевых панелях приборов, внутри же приборов устанавливают подстроенные потенциометры , которые также бывают одно- и многооборотными и могут быть установлены на платах с печатным монтажом. Они используются, например, при калибровке прибора, которая выполняется «раз и навсегда». Полезный совет: не поддавайтесь соблазну установить в схеме побольше потенциометров. Лучше потратить больше сил на разработку, чем на регулировку.
