Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

Существующие поворотные переключатели очень разнообразны по своей конструкции; они имеют различное число полюсов (ламелей) и рассчитаны на большое число позиций. Поворотные переключатели могут быть замыкающими (работают по принципу «замкнут-разомкнут») и незамыкающими (работают по принципу «разомкнут-замкнут»), причем очень часто эти два типа сочетаются в одном переключателе. Замыкающие переключатели используют в тех случаях, когда схема в промежуточном положении переключателя должна представлять собой замкнутый контур, при наличии разомкнутых входов состояние схемы непредсказуемо.

Незамыкающие переключатели используют, например, для подключения нескольких шин к одной общей, при этом не допускается соединения отдельных шин между собой.

Другие типы переключателей.Помимо основных типов переключателей, перечисленных выше, промышленность выпускает и некоторые специальные переключатели, например переключатели, принцип действия которых основан на эффекте Холла, магнитоуправляемые реле, язычковые переключатели и др. Все переключатели характеризуются предельными значениями токов и напряжений; для небольшого тумблерного переключателя предельное значение напряжения составляет 150 В, а предельное значение тока — 5 А. Если переключатель работает с индуктивной нагрузкой, то его срок службы резко сокращается в связи с тем, что в момент отклонения нагрузки в выключателе возникает дуговой разряд.

Примеры схем с переключателями.Рассмотрим такую задачу: предупредительный звонок должен включаться при условии, что водитель сел за руль машины, а одна из дверц открыта, К дверцам машины и к сиденью водителя подключены переключатели типа HP. На рис. 1.100 показана схема, с помощью которой можно решить поставленною задачу.

Рис. 1.100.

Если открыта одна ИЛИ другая дверца И замкнут переключатель, связанный с сиденьем, то включается звонок. Союзы ИЛИ, И имеют здесь смысл операций булевой логики. К этому примеру мы еще вернемся в гл. 2 и в гл. 8 , когда будем рассматривать транзисторы и цифровые логические схемы.

На рис. 1.101 показана классическая схема с выключателем, которая используется для включения и выключения света в комнате с помощью выключателей, установленных у двух дверей комнаты.

Рис. 1.101. «Строенный» переключатель профессионального электромонтера.

Упражнение 1.31.Не всякий разработчик электронных схем знает то, что известно любому электромонтеру — как сделать такое приспособление, чтобы можно было включать и выключать свет с помощью N выключателей, где N — произвольное число. Подумайте, как соответствующим образом обобщить схему, представленную на рис. 1.101. Для решения задачи потребуется два однополюсных двухпозиционных переключателя и N — 2 двухполюсных двухпозиционных. (Подсказка: сначала придумайте, как с помощью двухполюсного двухпозиционного переключателя замкнуть пару проводов).

Реле.Реле — это управляемые переключатели. Простейшее реле состоит из катушки и сердечника — катушка втягивает сердечник, когда по ней протекает ток достаточной величины. Промышленность выпускает различные по конструкции типы реле, среди них можно выделить реле «защелки» и реле «ступенчатого» типа (шаговые искатели). Последние послужили основой создания телефонных станций, а сейчас они широко используются в игральных автоматах. Промышленность выпускает реле постоянного и переменного тока и для значений напряжения на катушке от 5 до 110 В. Для быстродействующих схем (1 мс) предназначены ртутные и язычковые реле, специальные мощные реле используются в электропитании; они работают с токами, достигающими нескольких тысяч ампер. Там, где раньше использовали реле, теперь часто прибегают к помощи полевых транзисторов, а для напряжений переменного тока используют так называемые реле на твердом теле. Основное назначение реле состоит в дистанционном переключении электрических цепей и в переключении высоковольтных линий. В связи с тем, что электрические схемы должны быть изолированы от линий питающего напряжения переменного тока, реле используют для переключения питающих напряжений переменного тока, при этом управляющие сигналы должны быть изолированы.

Разъемы.Разъем представляет собой неотъемлемую (и, как правило, самую ненадежную) часть любого электронного аппарата. Функции разъема состоят в подаче сигналов на вход прибора и передаче их с его выходов на другие схемы, в передаче сигналов и питания постоянного тока между различными узлами схемы прибора. Благодаря разъемам можно заменять в приборах отдельные печатные платы и целые модули, обеспечивая тем самым гибкость схемной реализации электронного оборудования. Промышленность выпускает самые разнообразные разъемы, различающиеся по форме и размерам.

Штеккерные резъемы.Простейший разъем (однополюсная вилка с гнездом) представляет собой штырьевой или плоский («банановый») контакт и используется в универсальных измерительных приборах, источниках питания и т. п.

Такие разъемы легко достать, они недороги, но, пожалуй, не так полезны на практике, как коаксиальные резъемы для экранированного кабеля или многоконтактные разъемы. Разновидностью простейшего разъема является зажим («крокодил»), который известен в основном тем, что им неудобно пользоваться.

Разъемы для экранированных кабелей.Для предотвращения емкостной связи, а также по ряду других причин, о которых речь пойдет в гл. 13 , желательно осуществлять передачу сигнала от одного прибора к другому по экранированному коаксиальному кабелю. Наиболее распространены цилиндрические разъемы (типа BNC), которые устанавливают на передней панели приборов. Сочленение частей разъема осуществляется при помощи резьбового соединения путем поворота на 90°, при этом замыкается как экранирующая цепь (земля), так и цепь сигнала. Этот разъем, как и всякий другой, служит для подключения к прибору кабеля, поэтому он состоит из двух сочленяющихся частей, одна из которых устанавливается на панели прибора, а другая присоединяется к кабелю (рис. 1.102).

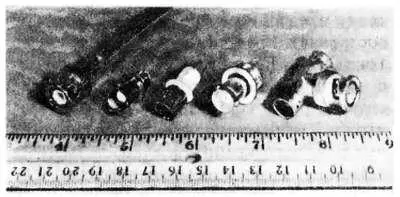

Рис. 1.102. Для экранированного (коаксиального) кабеля чаще всего используют разъемы типа BNC.

Слева направо:гнездо разъема, соединенное с кабелем; стандартная вилка, которая устанавливается ка панели прибора; две вилки с изолирующей вставкой; Т-образный разъем типа BNC (очень удобная вещь).
