Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

На рис. 1.104 показано условное обозначение потенциометра. Обозначения «по часовой стрелке» и «против часовой стрелки» указывают направление вращения.

Рис. 1.104. Потенциометр (переменный резистор с тремя выводами).

И еще один совет по работе с переменными резисторами: не стремитесь к тому, чтобы заменить потенциометром резистор с определенным сопротивлением. Соблазн, конечно, велик - ведь с помощью потенциометра можно установить такое значение сопротивления, какое хочется. Вся беда в том, что стабильность потенциометра ниже, чем стабильность хорошего (1 %) резистора и, кроме того, потенциометры не дают хорошего разрешения (т. е. с их помощью нельзя точно установить значение сопротивления). Если на каком-либо участке схемы нужно установить точное значение сопротивления, воспользуйтесь сочетанием прецизионного резистора (1 % и выше) и потенциометра, причем большая часть сопротивления должна определяться постоянным резистором. Например, если нужно получить сопротивление 23,4 кОм, воспользуйтесь последовательным соединением постоянного резистора с сопротивлением 22,6 кОм (точность 1 %) и подстроечного потенциометра с сопротивлением 2 кОм. Можно также использовать последовательное соединение нескольких прецизионных резисторов, в котором самый маленький по величине резистор дополняет полное сопротивление до нужного точного значения.

В дальнейшем вы узнаете, что в некоторых случаях в качестве переменных резисторов, управляемых напряжением, можно использовать полевые транзисторы. Транзисторы можно использовать в качестве усилителей с переменным коэффициентом усиления, управляемым напряжением. Все эти идеи могут сослужить вам добрую службу в будущем, не оставляйте их без внимания.

Конденсаторы.Переменные конденсаторы имеют, как правило, небольшие емкости (до 100 пФ) и используются в радиочастотных схемах. Подстроечные конденсаторы бывают двух типов — для внутрисхемных и внешних регулировок. На рис. 1.105 показано условное обозначение переменного конденсатора. Диоды, к которым приложено обратное напряжение, можно использовать в качестве переменных конденсаторов, управляемых напряжением; такие диоды называют варикапами, варакторами или параметрическими диодами. Наиболее широко они используются на радиочастотах, особенно при автоматической регулировке частоты, в модуляторах и параметрических усилителях.

Рис. 1.105. Переменный конденсатор.

Индуктивности.Переменная индуктивность представляет собой катушку, в которой перемещается сердечник. Такие катушки обычно имеют индуктивность от нескольких микрогенри до нескольких генри и диапазон настройки 2:1. Промышленность выпускает также поворотный индуктор (состоит из катушки без сердечника и вращающегося скользящего контакта).

Трансформаторы.Переменные трансформаторы очень полезны для практического применения, особенно те из них, которые работают от силовой сети с напряжением 115 В переменного тока. Их называют автотрансформаторами, и они состоят из одной обмотки и скользящего контакта. Их называют еще варнаками, а выпускают их такие фирмы, как Technipower, Superior Electric и др.

Формируемое ими выходное напряжение переменного тока меняется от 0 до 135 В при входном напряжении 115 В, ток нагрузки 1-20 А и выше. Автотрансформаторы нужны для измерительных приборов, на которые могут влиять колебания в питающем напряжении. Замечание: учтите, что выход автотрансформатора не изолирован электрически от силовой линии, как в случае с трансформатором.

( 1) Для делителя напряжения, изображенного на рис. 1.106, составьте эквивалентную схему (источник тока и параллельный резистор). Покажите, что выходное напряжение эквивалентной схемы равно выходному напряжению реальной схемы при подключении в качестве нагрузки резистора сопротивлением 5 кОм.

Рис. 1.106.

( 2) Для схемы, изображенной на рис. 1.107, составьте эквивалентную. Совпадают ли значения эквивалентных параметров в этом примере и в схеме на рис. 1.106?

Рис. 1.107.

( 3) Разработайте схему фильтра звуковых частот, который бы подавлял «грохот». Он должен пропускать частоты выше 20 Гц (точка —3 дБ должна соответствовать частоте 10 Гц). Считайте, что источник имеет нулевой импеданс (идеальный источник напряжения), а нагрузка (минимальная) имеет сопротивление 10 кОм (принимая во внимание это условие, можно выбрать значения R и С таким образом, чтобы нагрузка не оказывала существенного влияния на работу фильтра).

( 4) Разработайте схему фильтра звуковых частот, который бы ослаблял шипение иглы (точке —3 дБ соответствует частота 10 кГц). Источник и импеданс имеют те же параметры, что в упражнении 3.

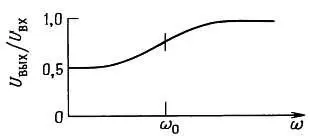

( 5) Как из резисторов и конденсаторов собрать фильтр, чтобы он имел такую характеристику, как показанная на рис. 1.108?

Рис 1.108.

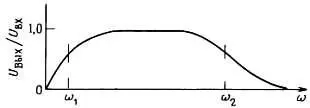

( 6) Разработайте схему широкополосного RC-фильтра (рис. 1.109): частоты f 1 и f 2 соответствуют спаду — 3 дБ. Подберите полные сопротивления так, чтобы второй каскад не оказывал существенного влияния как нагрузка на первый каскад.

Рис 1.109.

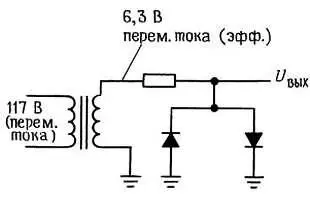

( 7) Изобразите график выходного напряжения для схемы, представленной на рис. 1.110.

Рис. 1.110.

( 8) Разработайте схему щупа осциллографа с масштабным коэффициентом 1:10 (см. приложение А ). Входной импеданс осциллографа определяется сопротивлением 1 МОм и параллельной емкостью 20 пФ.

Допустим, что кабель щупа вносит дополнительную емкость 100 пФ, а все элементы установлены на конце щупа (а не на том конце кабеля, который соединяется с осциллографом) (рис. 1.111). Схема должна давать ослабление 20 дБ (10) на всех частотах, включая сигналы постоянного тока. Щуп с масштабным коэффициентом 1:10 позволяет увеличить полное сопротивление нагрузки, подключаемой к испытуемой схеме, тем самым удается уменьшить влияние нагрузки на эту схему. Каким входным импедансом (параллельное соединение R и С ) обладает щуп по отношению к тестируемой схеме?
