б) находиться в активном режиме (небольшой ток коллектора, напряжение на коллекторе выше, чем на эмиттере);

в) перейти в режим насыщения (напряжение на коллекторе приблизительно равно напряжению на эмиттере).

Более подробно режим насыщения транзистора описан в приложении Ж .

На рис. 2.6 показан эмиттерный повторитель. Он назван так потому, что выходной сигнал снимается с эмиттера, напряжение на котором равно напряжению на входе (на базе) минус падение напряжения на диоде (на переходе база-эмиттер): U Э= U Б— 0,6 В. Выходной сигнал по форме повторяет входной, но уровень его напряжения на 0,6–0,7 В ниже. Для приведенной схемы входное напряжение U вх должно составлять по крайней мере 0,6 В, иначе выходное напряжение будет равно потенциалу земли. Если к эмиттерному резистору подключить источник отрицательного напряжения, то входной сигнал может быть отрицательным.

Рис. 2.6. Эмиттерный повторитель.

Обратите внимание, что в эмиттерном повторителе отсутствует резистор в коллекторной цепи.

На первый взгляд эта схема может показаться бесполезной, но дело в том, что ее входной импеданс значительно больше, чем выходной. Из этого следует, что источник входного сигнала будет отдавать меньшую мощность, если нагрузку подключить к нему не непосредственно, а через эмиттерный повторитель.

Поэтому обладающий внутренним импедансом источник (имеется в виду его эквивалентная схема) может через повторитель работать на нагрузку, которая обладает сравнимым или даже более низким импедансом, без потери амплитуды сигнала (эта потеря неизбежна при прямом включении из-за эффекта делителя напряжения). Иными словами, эмиттерный повторитель обеспечивает усиление по току, хотя и не дает усиления по напряжению. Он также обеспечивает усиление по мощности. Как видите, усиление по напряжению — это еще не все!

Импеданс источника и нагрузки.Последнее замечание очень важно, поэтому задержим на нем свое внимание, прежде чем приступить к вычислениям, связанным со свойствами эмиттерных повторителей. При анализе электронных схем всегда стремятся связать выходную величину с какой-либо входной, как например на рис. 2.7.

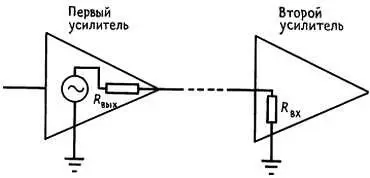

Рис. 2.7. Представим «нагрузку» схемы как делитель напряжения.

В качестве источника сигнала может выступать выход усилительного каскада (с эквивалентным последовательным импедансом Z вых ), к которому подключен еще один каскад или нагрузка (обладающая входным импедансом Z вх ). Вообще говоря, нагрузочный эффект следующего каскада проявляется в ослаблении сигнала, о чем шла речь ранее в разд. 1.05 . В связи с этим обычно стремятся к тому, чтобы выполнялось условие Z вых << Z вх (практическое правило рекомендует использовать коэффициент 10, что на самом деле весьма удобно).

В некоторых случаях вполне можно пренебречь этим общим требованием для обеспечения стабильности источника по отношению к нагрузке. В частности, если нагрузка подключена всегда (например, входит в состав схемы) и если она представляет собой известную и постоянную величину Z вх , то нет ничего опасного в том, что она «нагружает» источник. Тем не менее, хуже не будет, если уровень сигнала не изменяется при подключении нагрузки. Кроме того, если Z вх изменяется при изменении уровня сигнала, то стабильный источник ( Z вых << Z вх ) обеспечивает линейность, а делитель напряжения дает искажение линейной зависимости.

Наконец, в двух случаях условие Z вых << Z вх соблюдать просто нельзя: в радиочастотных схемах импедансы обычно выравнивают ( Z вых = Z вх ) по причине, которую мы объясним в гл. 14 .

Второе исключение относится к случаю, когда передаваемым сигналом является не напряжение, а ток. В этом случае ситуация меняется на противоположную, и нужно стремиться к выполнению условия Z вх << Z вых (для источника тока Z вых = ).

Входной импеданс и импеданс эмиттерного повторителя. Итак, эмиттерный повторитель обладает способностью согласовывать импедансы источников сигналов и нагрузок. В этом и состоит его назначение.

Давайте подсчитаем входной и выходной импеданс эмиттерного повторителя. Предположим, что в приведенной схеме в качестве нагрузки выступает резистор R (на практике иногда так и бывает, в других случаях нагрузку подключают параллельно резистору R , но при параллельном соединении преобладает сопротивление R ). Пусть напряжение на базе изменилось на величину ΔU Б ; соответствующее напряжение на эмиттере составит ΔU Э= ΔU Б. Определим изменение тока эмиттера: ΔU э= ΔU б/ R, равное ΔI б= [1/( h 21Э+ 1)] ΔI э= ΔU б/ R( h 21э+ 1) (с учетом того, что I э= I к+ I б). Входное сопротивление схемы равно ΔU б / ΔI э , следовательно,

r вх= ( h 21э+ 1) R.

Коэффициент β ( h 21э ) обычно имеет значение около 100, поэтому подключение нагрузки с небольшим импедансом приводит к тому, что импеданс со стороны базы становится очень большим; с такой нагрузкой схеме легко работать.

В выполненном только что преобразовании, как и в гл. 1 , мы использовали для обозначения некоторых величин строчные буквы, например h 21э , тем самым мы указали, что имеем дело с приращениями (малыми сигналами). Чаще всего нас интересует изменение напряжения (или тока) в схеме, а не постоянные значения (или значения по постоянному току) этих величин. Очень часто эти изменения малых сигналов и представляют собой реальный сигнал, например в усилителе звуковых частот, который имеет устойчивое «смещение» по постоянному току (см. разд. 2.05 ). Различие между коэффициентом усиления по постоянному току ( h 21э ) и коэффициентом усиления по току для малого сигнала h 21Э не всегда очевидно, и для того, и для другого случая используют понятие коэффициента усиления β .

Если учесть, что h 21Э ~= h 21э (за исключением очень высоких частот) и в большинстве случаев интерес представляет не точное, а приблизительное значение этого коэффициента, то использование коэффициента β вполне допустимо. В полученном соотношении фигурируют активные сопротивления, однако его можно обобщить и распространить на комплексные импедансы, если переменные ΔU б,ΔI э и др. заменить их комплексными представлениями. В результате получим правило преобразования импедансов для эмиттерного повторителя:
