Z вх= ( h 21э+ 1) Z нагр.

Проделав аналогичные преобразования, найдем выходной импеданс эмиттерного повторителя Z вых(импеданс со стороны эмиттера) при использовании источника сигнала с внутренним импедансом Z ист:

Z вых= Z ист/( h 21э+ 1).

Строго говоря, в выходной импеданс схемы надо включить и сопротивление параллельного резистора R , но Z вых (импеданс со стороны эмиттера) играет основную роль.

Упражнение 2.1.Покажите, что приведенное выше соотношение справедливо. Подсказка: найдите изменение выходного тока при фиксированном напряжении источника и заданном изменении выходного напряжения. Учтите, что напряжение источника подается на базу через его последовательно включенное внутреннее сопротивление.

Благодаря таким полезным свойствам эмиттерные повторители находят широкое практическое применение, например при создании внутри схем (или на их выходе) источников сигналов с низким импедансом, при получении стабильных эталонных напряжений на основе эталонных источников с высоким импедансом (сформированных, скажем, с помощью делителей напряжения) и для изоляции источников сигналов от влияния последующих каскадов.

Упражнение 2.2.На основе эмиттерного повторителя, к базе которого подключен делитель напряжения, создайте схему источника напряжения +5 В при условии, что используется стабилизированный источник напряжения питания +15 В. Ток нагрузки (максимальный) равен 25 мА. Сопротивление резисторов следует выбрать так, чтобы при подключении полной нагрузки напряжение на выходе изменялось не более чем на 5 %.

Некоторые замечания по поводу эмиттерных повторителей.1. Отметим ( разд. 2.01 , правило 4), что транзистор n-р-n -типа в эмиттерном повторителе может только отдавать ток. Например, для схемы, показанной на рис. 2.8, выходное напряжение в положительной полуплоскости изменяется в пределах напряжения насыщения транзистора U кк (что составляет +9,9 В), в отрицательной полуплоскости оно ограничено значением —5 В. Это связано с тем, что при увеличении отрицательного напряжения на входе транзистор в определенный момент просто выключается, напряжение на входе составляет при этом —4,4 В, а не выходе —5 В.

Рис. 2.8. Из эмиттерного повторителя n-р-n-типа может вытекать большой ток, который будет протекать через транзистор, втекать же может ограниченное количество тока и лишь через эмиттерный резистор.

Дальнейшее увеличение отрицательного напряжения на входе приводит лишь к обратному смещению перехода база-эмиттер, но на выходе это никак не проявляется. Выходной сигнал для входного синусоидального напряжения с амплитудой 10 В показан на рис. 2.9.

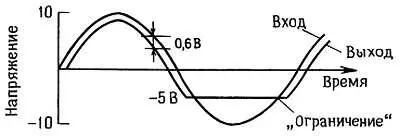

Рис. 2.9. Эмиттерный повторитель n-р-n-типа как схема формирования асимметричного токового сигнала.

Можно также рассматривать поведение эмиттерного повторителя, исходя из того, что он обладает небольшим выходным импедансом для малого сигнала (динамический импеданс). Его выходной импеданс для большого сигнала может быть значительно больше (равен R Э ). Изменение импеданса от первого значения ко второму происходит в тот момент, когда транзистор выходит из активного режима (в нашем примере при напряжении на выходе —5 В). Иначе говоря, небольшой выходной импеданс для малого сигнала не означает, еще, что схема может создавать большой сигнал на низкоомной нагрузке. Если схема имеет небольшой выходной импеданс для малого сигнала, то из этого не следует, что она обладает способностью передавать в нагрузку большой ток.

Для того чтобы преодолеть ограничение, присущее схеме эмиттерного повторителя, можно, например, в эмиттерной цепи использовать резистор с меньшим сопротивлением (тогда на резисторе и транзисторе будет рассеиваться большая мощность), или использовать двухтактную схему, в которой два транзистора ( n-р-n -типа и р-n-р -типа) взаимно дополняют друг друга ( разд. 2.15 ).

Проблемы такого рода возникают также в тех случаях, когда нагрузка эмиттерного повторителя имеет внутри собственный источник напряжения или тока. Примером такой схемы служит стабилизированный источник питания (на выходе которого стоит обычно эмиттерный повторитель), работающий на схему, содержащую собственный источник питания.

2. Не забывайте, что напряжение пробоя перехода база-эмиттер для кремниевых транзисторов невелико и часто составляет всего 6 В. Входные сигналы, имеющие достаточно большую амплитуду для того, чтобы вывести транзистор из состояния проводимости, могут вызвать пробой перехода (и последующее уменьшение значения коэффициента h 21э )· Для предохранения от пробоя можно использовать диод (рис. 2.10).

Рис. 2.10. Диод предохраняет переход база-эмиттер от пробоя.

3. Коэффициент усиления по напряжению для эмиттерного повторителя имеет значение чуть меньше 1,0, так как падение напряжения на переходе база-эмиттер фактически не является постоянным, а немного зависит от коллекторного тока. Далее в этой главе мы вернемся к этому вопросу, когда будем рассматривать уравнение Эберса-Молла.

Простейшим стабилизатором напряжения служит обычный зенеровский диод-стабилитрон (рис. 2.11).

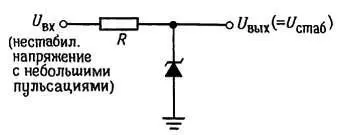

Рис. 2.11. Простой стабилизатор напряжения на основе зенеровского диода.

Через него должен протекать некоторый ток, поэтому нужно обеспечить выполнение следующего условия:

( U вх— U вых)/ R= I вых(макс)

Так как напряжение U вх не стабилизировано, то в формулу нужно поставить наименьшее возможное значение U вх . Это пример того, как следует проектировать схему для жестких условий работы. На практике учитывают также допуски на параметры компонентов, предельные значения напряжения в сети и т. п., стремясь предусмотреть наихудшее возможное сочетание всех значений.

На стабилитроне рассеивается мощность:

P стаб= [( U вх— U вых)/ R— I вых] U вых

Для того чтобы предусмотреть работу в жестких условиях, при расчете Р стаб также следует использовать значения U вх (макс), R (мин.) и I вых (мин.).
