R 1|| R 2 << h 21ЭR Э

Из этого соотношения следует, что ток, протекающий через делитель напряжения, должен быть больше, чем ток, протекающий по цепи базы.

Пример разработки схемы эмиттерного повторителя. В качестве примера разработаем схему эмиттерного повторителя для сигналов звуковой частоты (от 20 Гц до 20 кГц). Напряжение U KK составляет +15 В, ток покоя равен 1 мА.

Шаг 1. Выбор напряжения U Э . Для получения симметричного сигнала без срезов необходимо, чтобы выполнялось условие U Э = 0,5 U KK , или +7,5 В.

Шаг 2. Выбор резистора R Э . Ток покоя должен составлять 1 мА, поэтому R Э = 7,5 кОм.

Шаг 3. Выбор резисторов R 1 и R 2 . Напряжение U Б — это сумма U Э + 0,6 В, или 8,1 В. Из этого следует, что сопротивления резисторов R 1 и R 2 относятся друг к другу как 1:1,17. Учитывая известный уже нам критерий выбора нагрузки, мы должны подобрать резисторы R 1 и R 2 так, чтобы сопротивление их параллельного соединения составляло приблизительно 75 кОм или меньше (0,1 от произведения 7,5 кОм на h 21э )· Выберем следующие стандартные значения сопротивлений: R 1 = 130 кОм, R 2 = 150 кОм.

Шаг 4 . Выбор конденсатора C 1 . Конденсатор C 1 и сопротивление нагрузки источника образуют фильтр высоких частот. Сопротивление нагрузки источника есть параллельное соединение входного сопротивления транзистора со стороны базы и сопротивления делителя напряжения базы. Предположим, что нагрузка схемы велика по сравнению с эмиттерным резистором, тогда входное сопротивление транзистора со стороны базы равно h 21эR э , т. е. составляет ~= 750 кОм. Эквивалентное сопротивление делителя равно 70 кОм. Тогда нагрузка для конденсатора составляет 63 кОм и емкость конденсатора должна быть равна по крайней мере 0,15 мкФ. В этом случае точке —3 дБ будет соответствовать частота, меньшая чем 20 Гц.

Шаг 5. Выбор конденсатора С 2 . Конденсатор С 2 и неизвестный импеданс нагрузки образуют фильтр высоких частот. Мы не ошибемся, если предположим, что импеданс нагрузки не будет меньше R 3 . Тогда для того, чтобы точке — 3 дБ соответствовало значение частоты, меньшее чем 20 Гц, емкость конденсатора С 2 должна быть равна по крайней мере 1,0 мкФ. Так как мы получили двухкаскадный фильтр высоких частот, то для предотвращения снижения амплитуды сигнала на самой низкой из интересующих нас частот емкости следует взять немного побольше. Вполне подойдут следующие значения: C 1 = 0,5 и С 2 = 3,3 мкФ.

Эмиттерные повторители с расщепленными источниками.В связи с тем что сигналы часто находятся «возле земли», удобно использовать симметричное питание повторителей — с положительным и отрицательным напряжением. В такой схеме легче обеспечить смещение, и для нее не нужны развязывающие конденсаторы (рис. 2.17).

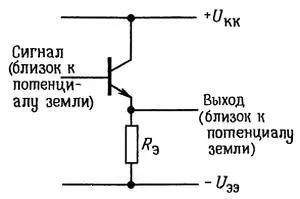

Рис. 2.17. Эмиттерный повторитель со связью по постоянному току с расщепленным источником питания.

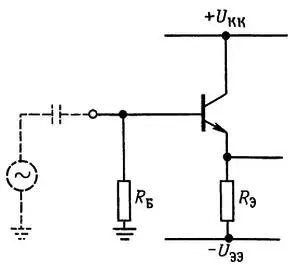

Замечание: в схеме обязательно должна быть предусмотрена цепь постоянного тока для тока базы, даже если этот ток течет просто «на землю». В схеме на рис. 2.17 эту роль играет источник сигнала, соединенный с землей по постоянному току. Если же это не так (например, имеется емкостная связь с источником), то следует предусмотреть связь базы с землей через резистор (рис. 2.18). Как и прежде, сопротивление R Б должно составлять приблизительно 0,1 от произведения h 21эR Э .

Рис. 2.18.

Упражнение 2.5.Разработайте эмиттерный повторитель с источником напряжения ± 15 В для диапазона звуковых частот (20 Гц-20 кГц). Ток покоя равен 5 мА, на входе имеется емкостная связь.

Пример плохого смещения.К сожалению, иногда встречаются такие неудачные схемы, как на рис. 2.19.

Рис. 2.19. Не следуйте этому примеру!

При выборе резистора R Б для этой схемы предположили, что коэффициент h 21э имеет определенное значение (100), оценили величину тока базы и предположили, что падение напряжения на R Б составит 7 В. Расчет схемы выполнен плохо; коэффициент h 21э не следует брать за основу расчета, так как его значение может существенно изменяться. Если напряжение смещения задать с помощью делителя напряжения, как в рассмотренном выше примере, то точка покоя будет нечувствительна к изменениям коэффициента β . Например, в предыдущей схеме напряжение на эмиттере увеличится всего на 0,35 В (5 %), если вместо номинальной величины h 21э = 100 будем иметь величину h 21э = 200. На примере эмиттерного повторителя мы показали вам, как можно попасть в ловушку и разработать никуда не годную схему. Такие ошибки возможны и в схемах с другим включением транзисторов (например, дальше в этой главе будет представлена схема с общим эмиттером).

2.06. Транзисторный источник тока

Хотя источники тока не столь известны, они не менее полезны и важны, чем источники напряжения. Источники тока представляют собой прекрасное средство для обеспечения смещения транзисторов, и кроме того, незаменимы в качестве активной нагрузки для усилительных каскадов с большим коэффициентом усиления и в качестве источников питания эмиттеров для дифференциальных усилителей. Источники тока необходимы для работы таких устройств, как интеграторы, генераторы пилообразного напряжения. В схемах усилителей и стабилизаторов они обеспечивают широкий диапазон напряжений. И наконец, источники постоянного тока требуются в некоторых областях, не имеющих прямого отношения к электронике, например в электрохимии, электрофорезе.

Подключение резистора к источнику напряжения.Схема простейшего источника тока показана на рис. 2.20.

Рис. 2.20.

При условии что R н >> R (иными словами, U н >> U ), ток сохраняет почти постоянное значение и равен приблизительно I= U/ R. Если нагрузкой является конденсатор, то, при условии что U конд >> U , он заряжается с почти постоянной скоростью, определяемой начальным участком экспоненты, характерной для данной RС-цепи.

Простейшему резистивному источнику тока присущи существенные недостатки. Для того чтобы получить хорошее приближение к источнику тока, следует использовать большие напряжения, а при этом на резисторе рассеивается большая мощность. Кроме того, током этого источника трудно управлять в широком диапазоне с помощью напряжения, формируемого где-либо в другом узле схемы.
