u к= — i кR к = — u Б( R к/ R э)

Стоп! Получается, что схема представляет собой усилитель напряжения , коэффициент усиления которого определяется следующим образом:

Коэффициент усиления = u вых/ u вх= — R к/ R э

В нашем примере коэффициент усиления равен —10000/1000, или —10. Знак минус говорит о том, что положительный сигнал на входе дает на выходе отрицательный сигнал (амплитуда которого в 10 раз больше, чем на входе). Такая схема называется усилителем с общим эмиттером с отрицательной обратной связью в цепи эмиттера.

Входное и выходное сопротивление для усилителя с общим эмиттером. Нетрудно определить входное и выходное сопротивление усилителя. Для входного сигнала схема представляет собой параллельное соединение резисторов 110 кОм, 10 кОм и входного сопротивления со стороны базы. Последнее приблизительно равно 100 кОм (сопротивление R Э , увеличенное в h 21Э раз), а значит, входное сопротивление равно приблизительно 8 кОм (преобладающую роль играет сопротивление 10 кОм). Если используется развязывающий конденсатор, указанный на схеме, то получаем фильтр высоких частот с точкой — 3 дБ на частоте 200 Гц. Для сигналов в рабочей полосе частот (выше частоты, соответствующей точке — 3 дБ) конденсатором емкостью 0,1 мкФ можно пренебречь и учитывать только сопротивление 8 кОм, соединенное с ним последовательно. Выходное сопротивление определяется как параллельное соединение сопротивления 10 кОм и выходного сопротивления транзистора со стороны коллектора. Что же получается? Если бы не коллекторный резистор, то схема не отличалась бы от источника тока. Коллектор обладает очень большим сопротивлением (порядка мегаОм), поэтому выходное сопротивление определяется коллекторным резистором, сопротивление которого составляет 10 кОм. Напомним, что сопротивление со стороны коллектора велико, а со стороны эмиттера мало (как и в схеме эмиттерного повторителя). В выходном сопротивлении усилителя с общим эмиттером преобладает сопротивление резистора нагрузки, стоящего в цепи коллектора, а выходное сопротивление эмиттерного повторителя определяется выходным сопротивлением транзистора со стороны эмиттера, а не сопротивлением нагрузки, стоящей в цепи эмиттера.

Иногда полезно иметь сигнал и его инверсию, т. е. два однородных сигнала, сдвинутые друг относительно друга по фазе на 180°. Получить такие сигналы нетрудно — нужно воспользоваться усилителем с общим эмиттером, коэффициент усиления которого равен — 1 (рис. 2.28).

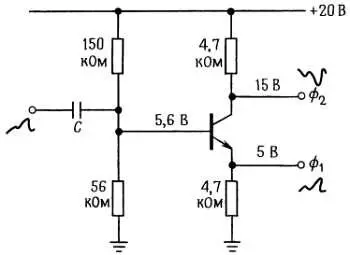

Рис. 2.28. Схема расщепления фазы с единичным коэффициентом усиления.

Напряжение покоя на коллекторе устанавливают равным 0,75 U KK вместо привычного значения 0,5 U KK . Это делается с уже известной нам целью — получить симметричный выходной сигнал без срезов на любом из выходов. Напряжение на коллекторе может изменяться от 0,5 U KK до U KK , а на эмиттере — от потенциала земли до 0,5 U KK . Обращаем ваше внимание на то, что для симметричного усиления выходы схемы следует нагружать одинаковыми (или очень большими) импедансами.

Фазовращатель. На рис. 2.29 показан хороший пример использования схемы расщепления фазы выходного сигнала.

Рис. 2.29. Схема расщепления фазы с постоянной амплитудой.

Схема позволяет регулировать фазу выходного синусоидального сигнала (от нуля до 180°) при условии, что входной сигнал тоже представляет собой синусоиду; амплитуда сигнала при регулировке фазы сохраняется постоянной. Работу схемы помогает понять векторная диаграмма напряжений (см. гл. 1 ), для нашей схемы представленная на рис. 2.30; входной сигнал на ней изображен в виде единичного вектора, направленного вдоль действительной оси. Направления векторов, соответствующих сигналам U R и U K , должны быть такими, чтобы этим двум векторам соответствовал вектор постоянной длины, направленный вдоль действительной оси.

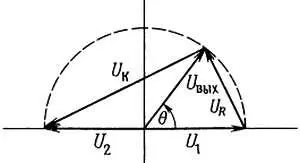

Рис. 2.30. Векторная диаграмма для схемы расщепления фазы.

В геометрии есть теорема, согласно которой геометрическим местом таких точек служит окружность. Итак, результирующий вектор (выходное напряжение) всегда имеет единичную длину, т. е. такую же, как вектор входного сигнала, так как R может изменяться от нуля до значений, значительно превышающих Ζ К на рабочей частоте. Обратите внимание, что величина фазового сдвига при данном положении потенциометра R зависит также от частоты входного сигнала.

Следует отметить, что в качестве схемы, обеспечивающей регулируемый сдвиг фаз, можно использовать простейший RC-фильтр высоких (или низких) частот. Правда, в этом случае при регулировке фазы амплитуда выходного сигнала изменяется в широком диапазоне.

Отметим также, что фазовращатель RС-типа нагружает схему расщепления фазы. В идеальном случае нагрузка представляет собой импеданс, который велик по сравнению с коллекторным и эмиттерным резисторами. Поэтому данная схема не может применяться в случаях, когда требуется обеспечить широкий диапазон фазовых сдвигов. В следующей главе приведена улучшенная схема фазовращателя.

В предыдущем разделе мы проанализировали работу усилителя с общим эмиттером следующим образом: а) предположив, что сигнал (напряжение) на базе изменяется в некоторых пределах, обнаружили, что напряжение на эмиттере имеет такой же размах; б) подсчитали эмиттерный ток; затем, пренебрегая незначительным влиянием тока базы, определили размах коллекторного тока и в) коллекторного напряжения. При этом коэффициент усиления есть просто отношение коллекторного напряжения (выходного) к напряжению на базе (входному).

Рассмотрим работу усилителя этого типа с другой точки зрения. Мысленно расчленим схему, как показано на рис. 2.31.

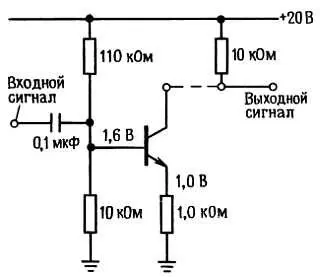

Рис. 2.31. Усилитель с общим эмиттером в качестве каскада с передаточной проводимостью, управляющий нагрузкой (резистивной).

Одна часть представляет собой управляемый напряжением источник тока, его ток покоя равен 1,0 мА, а коэффициент передачи составляет — 1 мА/В. Коэффициент передачи представляет собой отношение выходного сигнала к входному; в данном случае он измеряется в единицах [ток/напряжение] или [1/сопротивление]. Величина, обратная сопротивлению, называется проводимостью (величина, обратная реактивному сопротивлению, называется реактивной проводимостью ; величина, обратная импедансу или полному сопротивлению, называется полной проводимостью ), и единицей ее измерения служит сименс , раньше эту единицу измерения называли мо (обратный ом). Если коэффициент передачи измеряется в единицах проводимости, то такой усилитель называется усилителем с передаточной проводимостью; отношение I вых / U вх называется крутизной и обозначается g m .
