Мы уже упоминали усилитель с «заземленным эмиттером» и схемы «с общим эмиттером». Эти схемы не следует путать. Усилитель с «заземленным эмиттером» — это усилитель с общим эмиттером, в котором R Э = 0. В усилительном каскаде с общим эмиттером может присутствовать эмиттерный резистор; особенность этой схемы состоит в том, что цепь эмиттера является общей для входа и выхода схемы.

Недостатки однокаскадного усилителя с заземленным эмиттером.Дополнительное усиление, обусловленное отсутствием резистора в эмиттерной цепи R Э = 0, мы получаем за счет ухудшения некоторых параметров усилителя. Как ни популярен усилитель с заземленным эмиттером в учебниках, на практике его следует использовать только в схемах, охваченных общей петлей отрицательной обратной связи. Для того чтобы понять, с чем это связано, рассмотрим рис. 2.35.

Рис. 2.35. Усилитель с общим эмиттером без отрицательной обратной связи в цепи эмиттера.

1. Нелинейность.Коэффициент усиления определяется выражением k= — g mR K= — R K/ r Э= — R KI K(мА)/25, т. е. для тока покоя 1 мА он равен —400. Но дело в том, что ток I K изменяется при изменении входного сигнала. В нашем примере коэффициент усиления может изменяться от — 800 ( U вых = 0, I K = 2 мА) до нуля ( U вых = U КК, I K = 0). Если на входе действует треугольный сигнал, то сигнал на выходе будет таким, как показано на рис. 2.36.

Рис. 2.36. Нелинейный выходной сигнал, снимаемый с усилителя с заземленным эмиттером.

Усилитель вносит большие искажения, т. е. обладает плохой линейностью. Усилитель с заземленным эмиттером без обратной связи можно использовать лишь для небольших диапазонов изменения сигнала вблизи точки покоя. Что же касается усилителя с общим эмиттером, то его усиление почти не зависит от коллекторного тока, при условии что R Э >> r Э ; он обеспечивает усиление без искажений в большом диапазоне изменения сигнала.

2. Входное сопротивление.Входное сопротивление приблизительно равно Z вх= h 21эr Э= (25/ h 21э/ I K(мА)) Ом. Здесь мы опять сталкиваемся с тем, что ток I K изменяется при изменении выходного сигнала, а значит меняется и входное сопротивление. Если источник, питающий базу, обладает небольшим выходным сопротивлением, то вы получите нелинейный переменный делитель напряжения, образованный источником сигнала и входным сопротивлением усилителя. Что касается усилителя с общим эмиттером, то он обладает постоянным и высоким входным сопротивлением.

3. Смещение.В усилителе с заземленным эмиттером смещение выполнить трудно. Возникает соблазн просто подать напряжение (с делителя), которое обеспечит нужный ток покоя в соответствии с уравнением Эберса-Молла. Однако так сделать нельзя, потому что напряжение U БЭ зависит от температуры (при фиксированном значении I К ) и изменяется на 2,1 мВ/°С (фактически напряжение уменьшается при повышении температуры Т из-за того, что изменяется ток I нас ; в результате оказывается, что напряжение U БЭ приблизительно пропорционально 1/ Т , где T — абсолютная температура). Это ведет к тому, что коллекторный ток (при фиксированном значении U БЭ ) будет увеличиваться в 10 раз при повышении температуры на 30 °C. Такая нестабильность делает смещение неработоспособным, так как даже небольшие колебания температуры будут приводить усилитель в режим насыщения.

Например, если напряжение смещения сделать равным половине напряжения питания коллектора, то усилитель с заземленным эмиттером будет переходить в режим насыщения при повышении температуры на 8 °C.

Упражнение 2.9.Убедитесь в том, что при повышении температуры окружающей среды на 8 °C усилитель с заземленным эмиттером и поданным на базу напряжением смещения переходит в режим насыщения. В исходном состоянии транзистор смещен так, что Uк= 0,5 Uкк.

О том, как решается задача смещения, вы узнаете из следующих разделов. Что касается усилителя с общим эмиттером, то здесь стабильное смещение создается с помощью напряжения, приложенного к базе; большая часть этого напряжения приходится на резистор в цепи эмиттера, тем самым обеспечивается постоянный ток покоя.

Эмиттерный резистор в качестве элемента обратной связи.Если к собственному сопротивлению эмиттера добавить сопротивление внешнего эмиттерного резистора, то многие параметры усилителя с общим эмиттером улучшатся, правда за счет снижения коэффициента усиления. Аналогичное явление рассматривается в следующих двух главах, посвященных использованию отрицательной обратной связи , позволяющей улучшить характеристики усилителя за счет частичной передачи выходного сигнала на вход. Это не простое совпадение, дело в том, что в усилителе с общим эмиттером используется одна из форм отрицательной обратной связи. Представим себе, что транзистор — это элемент с передаточной крутизной, в котором коллекторный ток (а следовательно, и выходное напряжение) зависит от напряжения, действующего между базой и эмиттером; на вход усилителя подается напряжение, действующее между базой и землей. Входное напряжение представляет собой напряжение между эмиттером и базой минус напряжение ( I ЭR Э ). Следовательно, в схеме с общим эмиттером действует отрицательная обратная связь, и благодаря этому улучшаются характеристики усилителя (высокая линейность и стабильность, большой входной импеданс; выходной импеданс можно уменьшить, если ввести обратную связь непосредственно с коллектора). Это лишь первое знакомство с обратной связью, но и оно позволяет оценить значение материала, изложенного в гл. 4–5 .

Существует возможность задать смещение в усилителе с общим эмиттером и при необходимости получения максимально возможного коэффициента усиления (или если усилительный каскад охвачен петлей обратной связи). Есть три варианта схем смещения, которые можно комбинировать между собой: с помощью шунтируемого резистора в эмиттерной цепи, с помощью согласованного транзистора и с помощью обратной связи по постоянному току.

Шунтируемый резистор в эмиттерной цепи.Смещение можно обеспечить с помощью шунтируемого резистора в эмиттерной цепи, как показано на рис. 2.37.

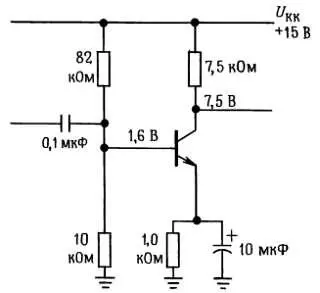

Рис. 2.37. Шунтируемый резистор в эмиттерной цепи можно использовать для получения стабильного смещения в усилителе с заземленным эмиттером.
