Для того чтобы облегчить задачу создания смещения, резистор R Э выбран так, что его сопротивление составляет 0,1 R К ; если резистор R Э слишком мал, то напряжение на эмиттере будет намного меньше, чем падение напряжения между базой и эмиттером, а это приведет к температурной нестабильности точки покоя, так как напряжение U BЭ зависит от температуры.

Шунтирующий эмиттерный конденсатор следует выбирать так, чтобы его импеданс был небольшим по сравнению с r Э (а не с R Э ) на самой низкой из интересующих вас частот. В данном случае его импеданс составляет 25 Ом на частоте 650 Гц. В диапазоне рабочих частот входного сигнала для выбора входного конденсатора межкаскадной связи существенно, что входное сопротивление схемы определяется параллельным соединением сопротивления 10 кОм и входного сопротивления транзистора со стороны базы, в данном случае — это сопротивление 25 Ом, умноженное на h 21э , т. е. приблизительно 2,5 кОм. Для сигналов постоянного тока сопротивление со стороны базы значительно больше (сопротивление эмиттерного резистора, умноженное на h 21э , т. е. приблизительно 100 кОм), и именно благодаря этому можно обеспечить стабильное смещение.

Одна из разновидностей рассмотренной схемы отличается использованием в эмиттерной цепи двух последовательных резисторов, один из которых шунтируется. Например, нужно спроектировать усилитель, коэффициент усиления которого равен 50, ток покоя -1 мА, а напряжение U KK составляет +20 В; частота сигнала может изменяться от 20 Гц до 20 кГц. Если для решения поставленной задачи вы выберете схему с общим эмиттером, то получите усилитель, показанный на рис. 2.38.

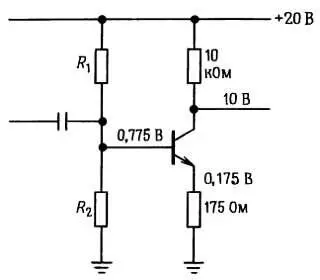

Рис. 2.38.

Коллекторный резистор выбран так, чтобы коллекторное напряжение покоя составляло 0,5 U KK . Эмиттерный резистор выбран с учетом требуемого значения коэффициента усиления и влияния r Э , составляющего 25/ I К (мА). Трудность состоит в том, что эмиттерное напряжение, равное лишь 0,175 В, будет подвержено существенным изменениям. Дело в том, что падение напряжения на переходе база-эмиттер, равное ~= 0,6 В, зависит от температуры (относительное изменение составляет примерно —2,1 мВ/°С), тогда как напряжение на базе поддерживается постоянным с помощью резисторов R 1 и R 2 ; например, вы можете убедиться, что при увеличении температуры на 20 °C коллекторный ток возрастает примерно на 25 %. Это неприятное явление можно устранить, если включить в эмиттерную цепь дополнительный зашунтированный конденсатором резистор, который не будет влиять на коэффициент усиления в рабочем диапазоне частот (рис. 2.39).

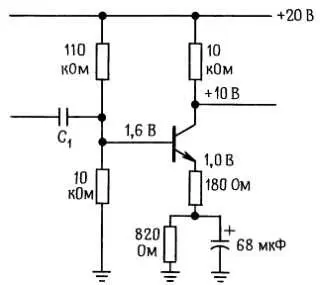

Рис. 2.39. Усилитель с общим эмиттером, обладающий стабильным смещением, линейностью и большим коэффициентом усиления по напряжению.

Как и в предыдущей схеме, коллекторный резистор выбран здесь так, чтобы напряжение на коллекторе было равно 10 В (0,5 U KK ). Нешунтируемый резистор в цепи эмиттера выбран таким образом, чтобы с учетом собственного сопротивления эмиттера, составляющего r Э= 25/ I К(мА), коэффициент усиления был равен 50. Дополнительное сопротивление в цепи эмиттера должно быть таким, чтобы смещение было стабильным (хороший результат дает сопротивление, в 10 раз меньшее коллекторного). Напряжение базы выбрано так, чтобы ток эмиттера был равен 1 мА, при условии что сопротивление цепи смещения составляет десятую часть от сопротивления по постоянному току со стороны базы (в данном случае около 100 кОм).

Сопротивление шунтирующего конденсатора в цепи эмиттера должно быть небольшим по сравнению с сопротивлением 180 + 25 Ом на самой низкой частоте диапазона. И наконец, входной конденсатор межкаскадной связи должен иметь небольшой импеданс по сравнению с входным сопротивлением усилителя на частоте входного сигнала, которое определяется параллельным соединением сопротивления делителя напряжения и сопротивления (180 + 25)/ h 21э Ом (на частотах входного сигнала сопротивление 820 Ом шунтировано конденсатором и равноценно замкнутой накоротко цепи).

В другом варианте этой схемы цепи сигнала и постоянного тока разделены (рис. 2.40). Это разделение позволяет изменять коэффициент усиления (за счет резистора 180 Ом), не изменяя смещения.

Рис. 2.40. Другой вариант схемы, показанной на рис. 2.39.

Использование согласованного транзистора. Для получения напряжения базы, обеспечивающего нужный ток коллектора, можно использовать согласованные транзисторы, при этом будет обеспечена автоматическая температурная компенсация (рис. 2.41).

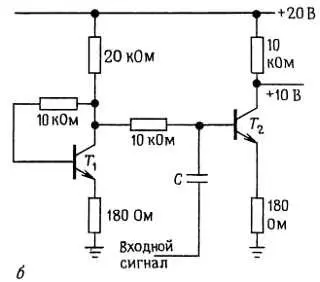

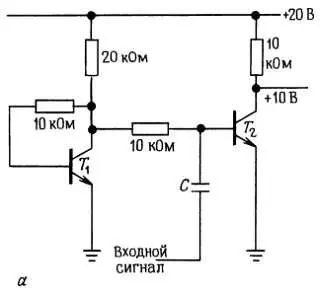

Рис. 2.41. Схема смещения, в которой компенсируется падение напряжения между базой и эмиттером U БЭ.

В цепи коллектора транзистора Т 1 протекает ток 1 мА, потенциал коллектора близок потенциалу земли (точнее, превышает потенциал земли примерно на величину падения напряжения U БЭ ); если транзисторы Т 1 и Т 2 представляют собой согласованную пару (например, два транзистора, изготовленных на одном кристалле кремния), то смещение транзистора Т 2 будет таким, что этот транзистор также будет порождать ток 1 мА и напряжение на его коллекторе будет равно +10 В, при этом симметричный сигнал на коллекторе может иметь размах ±10 В. Изменение температуры не влияет на работу схемы, так как оба транзистора находятся в одинаковых температурных условиях. Вот чем хороши «монолитные» сдвоенные транзисторы.

Обратная связь по постоянному току.Для стабилизации точки покоя (рабочей точки) можно использовать обратную связь по постоянному току. Один из методов такой стабилизации показан на рис. 2.42.

Рис. 2.42. Стабильность смещения обеспечивается за счет обратной связи.

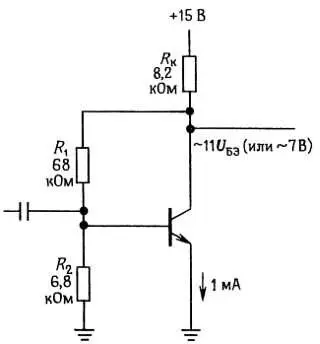

Определенное улучшение стабильности можно получить, если напряжение смещения подавать с коллектора, а не от источника U KK . Напряжение на базе превышает потенциал земли на величину падения напряжения на диоде; так как напряжение смещения снимается с делителя 10:1, то напряжение на коллекторе превышает потенциал земли на величину, равную падению напряжения на диоде, увеличенному в 11 раз, т. е. составляет ~ 7 В.
