Упражнение 2.12.Покажите, что токовое зеркало с неединичным отражением, показанное на рис. 2.52, работает так, как мы описали.

В этой главе уже было отмечено, что если в эмиттерном повторителе используется транзистор n-р-n -типа, то ток не может втекать в схему, если же используется транзистор р-n-р -типа, то ток не может вытекать. В результате повторитель с несимметричным выходом, в котором используются расщепленные источники питания, а ток покоя имеет большую величину, при двуполярном сигнале может работать только на заземленную нагрузку (такие схемы называют иногда усилителями класса А ). Ток покоя должен быть по крайней мере таким же большим, как максимальный выходной ток при пиковых значениях сигнала, в результате схема в состоянии покоя рассеивает большую мощность. Например, на рис. 2.54 показана схема повторителя, который работает на нагрузку с сопротивлением 8 Ом и мощностью до 10 Вт.

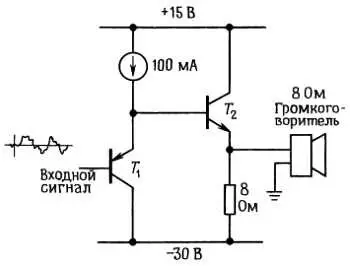

Рис. 2.54. Усилитель громкоговорителя на 10 Вт, построенный на основе эмиттерного повторителя с однополюсным выходом, рассеивает мощность 165 Вт!

Повторитель T 1 на транзисторе р-n-р -типа служит для того, чтобы снизить требования к мощности входного сигнала схемы и скомпенсировать напряжение смещения U БЭ в транзисторе Т 2 (напряжение 0 В на входе дает 0 В на выходе). Конечно, для простоты Т 1 можно было бы опустить. Большой источник тока, используемый в качестве нагрузки в цепи эмиттера Т 1 , служит для того, чтобы обеспечить достаточный базовый ток для Т 2 при пиковом значении сигнала. Резистор в цепи эмиттера не используют потому, что он должен был бы иметь слишком малое сопротивление (50 Ом или меньше), для того чтобы при пиковом значении сигнала можно было гарантировать базовый ток Т 2 , равный по крайней мере 50 мА; при этом ток нагрузки был бы максимальным, а падение напряжения на резисторе минимальным; результирующий ток покоя T 1 оказался бы чрезмерно большим.

Выходной сигнал схемы может изменяться в диапазоне ±15 В (пиковые значения) и отдавать в нагрузку требуемую мощность (эффективное напряжение 9 В на сопротивлении 8 Ом). Однако в отсутствие сигнала, выходной транзистор рассеивает мощность 55 Вт, а эмиттерный резистор — еще 110 Вт. Для усилителей такого типа, принадлежащих к классу А (транзистор всегда в открытом состоянии), характерно, что мощность, рассеиваемая в состоянии покоя, во много раз превышает максимальную выходную мощность; схема оставляет желать лучшего, особенно если речь идет о системах, связанных с большим выделением мощности.

На рис. 2.55 показана двухтактная схема повторителя, которая работает аналогичным образом.

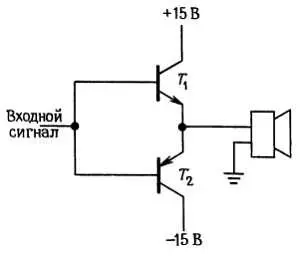

Рис. 2.55. Двухтактная схема эмиттерного повторителя.

Транзистор Τ 1 открыт при положительных значениях сигнала, а транзистор Т 2 — при отрицательных. При нулевом входном напряжении коллекторного тока нет и мощность не рассеивается. При выходной мощности 10 Вт каждый транзистор рассеивает мощность менее 10 Вт.

Переходные искажения в двухтактных каскадах.Предыдущей схеме присуще следующее свойство: выходной сигнал отслеживает входной сигнал с разницей на величину падения напряжения U БЭ ; на положительном интервале входного сигнала выходное напряжение примерно на 0,6 В меньше, чем входное, на отрицательном интервале наоборот. Для синусоидального входного сигнала выходной сигнал будет таким, как показано на рис. 2.56.

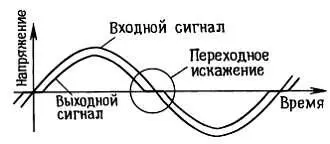

Рис. 2.56. Переходные искажения в двухтактном повторителе.

На языке радиотехники такое искажение сигнала называется переходным искажением. Лучше всего немного сместить двухтактный каскад в состояние проводимости, как показано на рис. 2.57 (еще один метод устранения переходного искажения связан с использованием обратной связи, хотя он имеет некоторые недостатки).

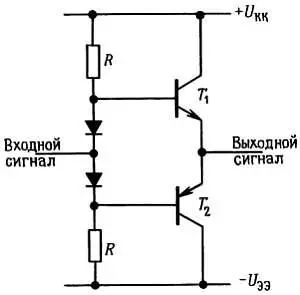

Рис. 2.57. Устранение переходных искажений за счет смещения двухтактного повторителя.

Резисторы смещения R переводят диоды в состояние проводимости, благодаря этому напряжение на базе Τ 1 превышает входное напряжение на величину падения напряжения на диоде, а напряжение на базе Т 2 на величину падения напряжения на диоде меньше, чем входное напряжение. Теперь, когда входной сигнал проходит через нуль, проводящим транзистором вместо Т 2 становится Τ 1 ; один из выходных транзисторов всегда открыт.

Резистор R выбран так, чтобы обеспечивался необходимый базовый ток в выходных транзисторах при пиковых значениях выходного сигнала. Например, если используются источники питания ±20 В, а нагрузка имеет сопротивление 8 Ом и мощность 10 Вт для синусоидального сигнала, пиковое базовое напряжение составляет около 13,5 В, а пиковый ток нагрузки 1,6 А. Допустим, что коэффициент β транзистора равен 50 (мощные транзисторы обычно имеют меньший коэффициент усиления по току, чем малосигнальные транзисторы), тогда для получения базового тока, равного 32 мА, потребуются базовые резисторы с сопротивлением 220 Ом (при пиковом значении сигнала ток базы будет определяться напряжением 6,5 В, равным разности 13,5 В и напряжения источника питания U KK ).

Температурная стабильность двухтактных усилителей класса В .Рассмотренный выше усилитель (иногда такие схемы называют усилителями класса В , при этом имеют в виду, что каждый транзистор находится в открытом состоянии только в течение половины периода входного сигнала) имеет один серьезный недостаток: он не обладает температурной стабильностью. По мере того как выходные транзисторы нагреваются (когда приложен входной сигнал, они нагреваются, так как рассеивают мощность), напряжение U БЭ начинает убывать, а коллекторный ток покоя — возрастать. Выделяющееся при этом дополнительное тепло усугубляет положение и повышает вероятность того, что в схеме разовьется неконтролируемая тепловая положительная обратная связь (эта вероятность зависит от ряда факторов: насколько велик радиатор для отвода тепла, совпадает ли температура диодов с температурой транзисторов и др.). Даже если этого не произойдет и схема не выйдет из строя, необходимо обеспечить более надежное управление ее работой; обычно прибегают к схеме, показанной на рис. 2.58.
