Недостатки токовых зеркал, обусловленные эффектом Эрли.Простое токовое зеркало обладает одним недостатком: выходной ток несколько изменяется при изменении выходного напряжения, т. е. выходное сопротивление схемы не бесконечно. Это связано с тем, что при заданном токе транзистора Т 2 напряжение U БЭ слегка меняется в зависимости от коллекторного напряжения (проявление эффекта Эрли); иначе говоря, график зависимости коллекторного тока от напряжения между коллектором и эмиттером при фиксированном напряжении между базой и эмиттером не является горизонтальной линией (рис. 2.46).

Рис. 2.46.

Практически ток может изменяться приблизительно на 25 % в диапазоне устойчивой работы схемы, т. е. характеристики такой схемы существенно хуже, чем характеристики рассмотренного выше источника тока с эмиттерным резистором.

Если же нужен более высококачественный источник тока (чаще всего таких требований не возникает), то подойдет схема, показанная на рис. 2.47.

Рис. 2.47. Улучшенная схема токового зеркала.

Эмиттерные резисторы выбраны таким образом, что падение напряжения на них составляет несколько десятых долей вольта; такая схема — гораздо лучший источник тока, так как в ней изменения напряжения U БЭ , обусловленные изменениями напряжения U КЭ , оказывают пренебрежимо малое влияние на выходной ток. В этой схеме также следует использовать согласованные транзисторы.

Токовое зеркало Уилсона.На рис. 2.48 представлено еще одно токовое зеркало, обеспечивающее высокую степень постоянства выходного тока.

Рис. 2.48. Токовое зеркало Уилсона. Влияние изменений напряжения на нагрузке на выходной ток подавлено за счет каскодного включения транзистора Т 3, которое позволяет уменьшить изменения напряжения транзистора T 1.

Транзисторы Т 1 и Т 2 включены как в обычном токовом зеркале. Благодаря транзистору Т 3 потенциал коллектора транзистора Т 1 фиксирован и на удвоенную величину падения напряжения на диоде ниже, чем напряжение питания U KK . Такое включение позволяет подавить эффект Эрли в транзисторе Т 1 , коллектор которого теперь служит для задания режима работы схемы; выходной ток определяется транзистором Т 2 . Транзистор Т 3 не влияет на баланс токов, если его базовый ток пренебрежимо мал; его единственная функция состоит в том, чтобы зафиксировать потенциал коллектора Т 1 . В результате в токозадающих транзисторах Т 1 и Т 2 падения напряжения на эмиттерных переходах фиксированы; транзистор Т 3 можно рассматривать как элемент, который просто передает выходной ток в нагрузку, напряжение на которой является переменным (аналогичный прием используют при каскодном включении, которое мы рассмотрим позже). Кстати, транзистор Т 3 не обязательно согласовывать с транзисторами Т 1 и Т 2 .

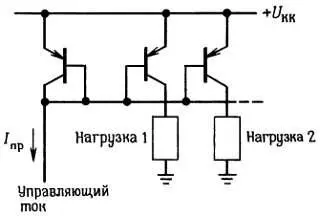

Схемы с несколькими выходами и коэффициенты отражения тока.Схему токового зеркала можно построить так, что вытекающий выходной ток (или втекающий - в случае использования транзисторов n-p-n-типа) будет передаваться в несколько нагрузок. О том, как эта идея воплощается в жизнь, дает представление схема, изображенная на рис. 2.49.

Рис. 2.49. Схема токового зеркала с несколькими выходами. Эта схема широко используется для получения нескольких программируемых источников тока.

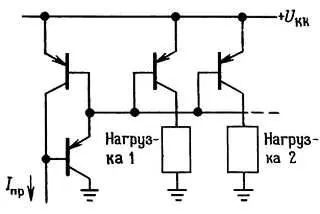

Отметим, что если один из транзисторов — источников тока переходит в режим насыщения (в том случае, например, когда отключается его нагрузка), то его база будет отбирать повышенный ток из общей линии, соединяющей базы всех транзисторов, и в связи с этим уменьшаются остальные выходные токи. Положение можно улучшить, если включить в схему еще один транзистор (рис. 2.50).

Рис. 2.50.

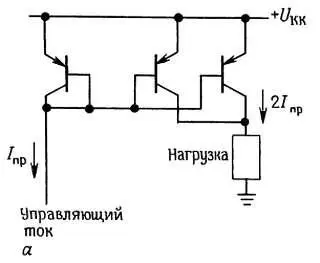

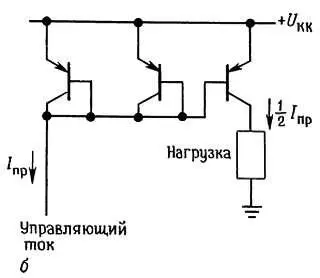

На рис. 2.51 представлены два варианта многовыходного токового зеркала.

Рис. 2.51. Токовые зеркала, в которых коэффициент отражения тока отличен от 1:1.

Эти схемы отражают удвоенный (или половинный) управляющий ток. При разработке токовых зеркал в интегральных схемах коэффициент отражения тока задают путем выбора размеров (площадей) эмиттерных переходов.

Фирма Texas Instruments предлагает токовые зеркала Уилсона в виде законченных монолитных схем в удобных транзисторных корпусах типа ТО-92. Серия TL011 включает схемы, которые обеспечивают отношения 1:1, 1:2, 1:4 и 2:1, при этом диапазон устойчивости выходного напряжения определяется значениями от 1,2 до 40 В. Схема Уилсона обладает хорошими характеристиками источника тока — при постоянном программирующем токе выходной ток увеличивается только на 0,05 % на вольт — помимо всего она очень недорога (50 центов и дешевле). К сожалению, эти полезные схемы существуют только на транзисторах n-p-n -типа.

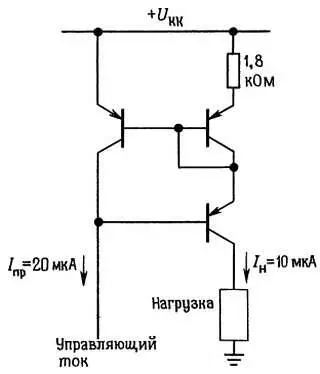

Еще один способ получения выходного тока, кратного управляющему, состоит во включении дополнительного резистора в цепь эмиттера выходного транзистора (рис. 2.52).

Рис. 2.52. Снижение выходного тока с помощью эмиттерного резистора. Отметим, что выходной ток здесь не кратен управляющему.

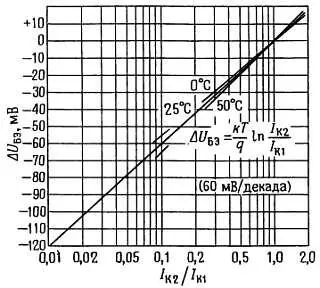

Если схема работает с токами различной плотности, то, согласно уравнению Эберса-Молла, разность напряжений U БЭ зависит только от отношения плотностей токов. Для согласованных транзисторов отношение коллекторных токов равно отношению плотностей токов. График на рис. 2.53 позволяет определить разность напряжений между базой и эмиттером в подобном случае и полезен при разработке токовых зеркал с неединичным отражением.

Рис. 2.53. Зависимость отношения коллекторных токов в согласованных парах транзисторов от разности напряжений база-эмиттер.
