На LVT-4 ПУ монтировали в центре грузового отделения. Это могла быть установка T44 с 114,3-мм реактивными снарядами или T54 с 183-мм (7,2 дюйма) снарядами. Коробчатая установка T54 была аналогична пусковой установке M17 (T40), ставившейся на средние танки M4 «Шерман», включала два пакета по 10 направляющих, смонтированные в тяжёлой раме. Наведение по азимуту производилось поворотом машины, по дальности — качанием ПУ в вертикальной плоскости с углами склонения и возвышения от -5° до +45°. С бортов ПУ защитили вертикальными листами 6,35-мм брони.

Стрельбу вели 183-мм реактивными снарядами T37 с фугасной боевой частью и кольцевым стабилизатором. В транспортёре размещалась укладка ещё на 20–40 реактивных снарядов. Установка вместе с бронированием и дополнительными снарядами увеличивала вес машины примерно на 2,7 т. Аналогично монтировалась ПУ T89 (10 реактивных снарядов калибра 183 мм) на транспортёре LVT-3. Эти машины были выпущены в небольшом количестве, да и в целом самих подобных ПУ в США изготовили немного.

Уже в июле 1945 г. в австралийской бронетанковой школе в Пуккапунуале провели испытания танка LVT(A)-4 со смонтированными в кормовой части двумя ПУ для 114,3-мм реактивных снарядов M8. Каждая ПУ содержала до 12 снарядов, выпускавшихся залпом или последовательно. В боевых условиях эти танковые пусковые установки испытать не успели — война окончилась.

Проектирование новой полевой реактивной системы М-13А, которая позже получила индекс М-14, было начато в 1946 г. с целью замены штатной системы М-13, то есть знаменитой «Катюши».

Головным разработчиком системы и порохового реактивного снаряда М-13А стало КБ-2 Министерства сельскохозяйственного машиностроения.

С декабря 1946 г. по май 1947 г. в КБ-2 были созданы три проекта оперённых снарядов — калибра 137,5 мм, 132,4 мм и 141 мм. С июля 1947 г. по февраль 1949 г. проведены десятки стрельб этими оперёнными снарядами. Однако весной 1949 г. все работы по оперённому снаряду М-13А прекратили и решили делать снаряд турбореактивным на базе германского 15-см снаряда.

В январе 1949 г. КБ-2 разработало эскизный проект снаряда ТРС-140. Для снаряда была спроектирована боевая машина БМ-13А с 16 направляющими трубами.

Войсковые испытания системы М-13А проходили на полигоне Капустин Яр с 15 ноября по 25 декабря 1951 г.

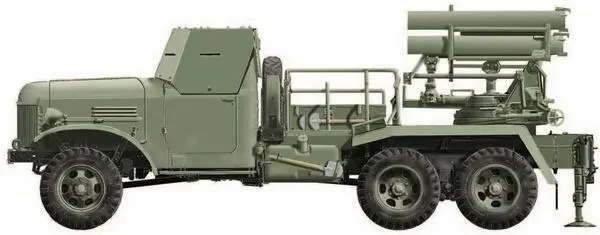

Постановлением Совмина СССР № 4964–1235 от 25 ноября 1952 г. снаряд ТРС-140 был принят на вооружение под индексом М-14-ОФ (М-14 осколочно-фугасный). Тем же Постановлением была принята на вооружение боевая машина БМ-14, созданная в СКБ Миноборонпрома под руководством В. П. Бармина. БМ-14 имела шасси от автомобиля ЗИС-151. Поскольку минимальная дальность стрельбы снарядами М-14 составляла около 7500 м, для стрельбы на меньшие дистанции на снаряд надевались кольца, тормозившие его в полёте. С малым кольцом дальность полёта составляла от 7550 до 5400 м, а с большим — от 5420 до 1000 м. Вероятное отклонение снаряда М-14-ОФ на предельной дальности без кольца было: по дальности 30 м и боковое 85 м. Кроме М-14-ОФ в боекомплект установки БМ-14 вошёл дымовой снаряд М-14Д, снаряжённый жёлтым фосфором. А в 1955 г. был принят на вооружение химический снаряд М-14.

В процессе эксплуатации установка БМ-14 получила новое шасси. Это нашло отражение и в индексах установок — БМ-14М (2Б2) на автомобиле ЗИЛ-157 и Б-14ММ (2Б2Р) на автомобиле ЗИЛ-131. Артиллерийская часть при замене шасси не менялась. Вес БМ-14М составил 8080 кг, а БМ-14ММ — 9340 кг. Габариты боевой машины БМ-14М в походном положении: ширина 2330 мм, высота 2560 мм. Высота машины при наибольшем угле возвышения 3045 мм. Для боевой машины БМ-14ММ габариты в походном положении составляли: ширина 2500 мм, высота 2750, высота при максимальном угле возвышения 3230 мм.

В 1958 г. под руководством главного конструктора А. И. Яскина была создана новая 140-мм пусковая установка БМ-14-17 (8У36) на базе автомобиля ГАЗ-63 или ГАЗ-63А. Шасси автомобиля ГАЗ-63 отличалось от ГАЗ-63А только наличием лебёдки, установленной на переднем конце рамы перед радиатором и приводимой в действие от двигателя автомобиля.

Число труб увеличилось на одну, а вес пусковой установки уменьшился почти на 3 т. Блок стволов в БМ-14-17 в отличие от БМ-14 помещён не в ферму, а в люльку, представлявшую собой жёсткую сварную коробку.

Боевые машины БМ-14, БМ-14М, БМ-14ММ и БМ-14-17 состояли на вооружении стрелковых дивизий. С 1948 по 1953 г. в состав этих дивизий был включён второй артиллерийский полк с боевыми машинами типа БМ-14. В полку было три дивизиона трёхбатарейного состава, в каждой батарее состояло четыре боевых машины; итого 36 боевых машин на полк. Кроме того, пусковая установка от БМ-14-17 (8У36) устанавливалась на речных бронекатерах проекта 1204.

В середине 1950-х годов в ГСОКБ-43 была разработана буксируемая 16-ствольная пусковая установка РПУ-14 для ракет типа М-14. Опытные образцы РПУ-14 прошли заводские испытания в течение 1956 г. А с 3 мая по 27 июня 1957 г. две РПУ-14 успешно прошли полигонные испытания. В ходе полигонных испытаний обе установки прошли на прицепе автомобиля ГАЗ-63 по 3000 км.

РПУ-14 смонтирована на лафете 85-мм дивизионной пушки Д-44. Качающаяся часть установки состоит из 16 труб (стволов) и сварной люльки. Полевая реактивная система М-31А (будущая М-24) разрабатывалась с целью замены штатной реактивной системы М-31. Войсковые испытания М-31А проводились на полигоне Капустин Яр с 25 июля по 31 августа 1950 г.

По результатам войсковых испытаний система М-31А была рекомендована к принятию на вооружение. Постановлением Совмина № 875–441 от 22 марта 1951 г. снаряд ТРС-24Ф был принят на вооружение под индексом М-24Ф вместе с боевой машиной БМ-24. Одновременно был принят на вооружение и химический снаряд МС-24, имевший ту же ракетную часть и баллистику, что и М-24Ф.
