Александр Прищепенко - Шелест гранаты (издание второе)

…Нельзя сказать, что распределение в лабораторию нейтронных генераторов обрадовало: мне не очень нравились электроника и электротехника. Но порядки в учреждениях МСМ были строгие и с личными пожеланиями молодых специалистов не считались. Руководитель дипломной работы Е. Боголюбов сформулировал первое задание: разработать схему поджига нейтронной трубки. Он придумал использовать для этого коммутатор на основе насыщающегося [48] Подобно тому, как постоянный ток ограничивается сопротивлением, переменный или импульсный ток ограничивается индуктивностью — тем более, чем короче длительность импульса или выше частота. Но индуктивность может и сама зависеть от тока. Например, если ток протекает по обмотке дросселя, охватывающей ферромагнитный (то есть — изготовленный из вещества, элементы которого обладают собственной намагниченностью) сердечник, то такой дроссель ограничивает ток очень существенно. Но так происходит до момента, когда все микроскопические элементы сердечника будут «выстроены» полем тока (сердечник намагничен до насыщения) и тогда индуктивность намотанной на нем обмотки скачком снижается, а значит, возрастет и протекающий через дроссель ток. Если к такому коммутатору последовательно подключить трансформатор, то на вторичной обмотке будет сформирован импульс, который и «подожжет» разряд в ионном источнике. дросселя. Время насыщения дросселя протекающим через него током и определяло ту задержку относительно начала импульса ускоряющего напряжения, которую требовалось обеспечить для оптимального режима работы трубки.

Пара месяцев прошла в изучении осциллографов, средств регистрации больших токов, характеристик магнитных материалов. Потом был получен и нужный результат. Однако похвалы за него были произнесены вскользь: всех захватила к этому времени другая работа, которая считалась важнейшей — датчик приземного срабатывания.

Требовалось оптимизировать режим поражения ракетных шахт противника. Конечно, ядерный взрыв может испарить шахту, но для этого нужен либо очень мощный заряд, либо очень точное попадание. Мощность боевых блоков советских ракет того времени была больше, чем американских, но, понятно, не беспредельна, а вот с точностью попадания дело обстояло намного хуже. Расстояние между соседними шахтами противник выбрал достаточно большим, так что первый блок мог поразить только одну. Но все же, это расстояние не было слишком велико (такое базирование называется «компактная группа»). Расчет был на то, что чудовищные излучения первого взрыва сделают небоеспособными ничем не защищенные от них другие блоки той же ракеты (произойдет «фратрицид» — «пожирание братьев», как окрестили это явление склонные к заимствованиям из древних языков американские специалисты). Летящие блоки (рис. 2.21), конечно, нельзя задержать, чтобы они переждали ад первого взрыва, их можно было только развести на цели, расположенные подальше. Остальные шахты необходимо было добивать блоками следующих ракет, причем через небольшое время, чтобы оставшиеся «в живых» «Ми́нитмэны» [49] «Ми́нитмэн» — межконтинентальная баллистическая ракета (МБР). Боевое оснащение модификации LGM-30G, принятой на вооружение в 1970 году, состояло из трех боевых блоков индивидуального наведения, с энерговыделением по 330 килотонн. не успели взлететь.

Поразить всю группу шахт серией даже быстро следующих один за другим ядерных ударов представлялось маловероятным.

На верхнем снимке — боевая ступень советской ракеты средней дальности 15Ж53 «Пионер УТТХ». Из трех боевых блоков 15Ф542 (индекс их ядерного заряда — АА-74) установлен только один и его плохо видно, зато хорошо видны сопла двигателей, обеспечивающих маневры «автобуса» (ступени разведения). Ракеты 15Ж53 уничтожены в соответствии с договором между СССР и США, однако у российской МБР 15Ж65 «Тополь М» боевая ступень во многом аналогична «пионерской». Боевой блок входит в атмосферу с такой скоростью, что не просто образует ударную волну: температура сжатого воздуха столь высока, что происходит ионизация. Благодаря свечению плазмы, маневры разведения боевых блоков хорошо видны на левом нижнем снимке, сделанном камерой с открытым затвором (правее — результат компьютерного моделирования течения воздуха при движении блока). Понятно, что сфотографированы макеты боевых блоков, но и холостая болванка, летящая с гиперзвуковой скоростью, при прямом попадании поразила бы точечную цель вроде ракетной шахты. Однако подобное завершение полетного задания крайне маловероятно, современные системы наведения такую точность не обеспечивают, и ядерный заряд служит для компенсации промаха, который тем значительнее, чем больше дальность стрельбы. Представить «компенсацию» поможет аналогия: внизу — сделанный с экрана микроскопа снимок проросших на травленой подложке структур CoFeB.

Точность характеризуется круговым вероятным отклонением (КВО) — радиусом круга, в который, при стрельбе на максимальную дальность, боевой блок попадет с вероятностью 50 %. Поражение цели — также задача, описываемая теорией вероятностей: например, при наземном подрыве боевого блока с энерговыделением около 500 кт на расстоянии 160 м от шахты, выдерживающей давление ударной волны в 70 атмосфер, вероятность поражения — 90 %.

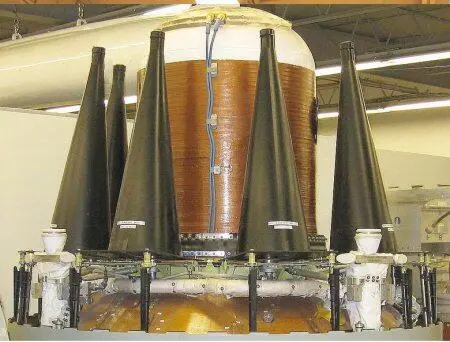

Максимальные дальности стрельбы МБР 15Ж65 и морской ракеты UGM 133А «Трайдент» D5 (ее боевая ступень — на правом верхнем снимке) одинаковы (10500 км), однако D5, стартовый вес которой — 59 т (на 25 % больший, чем у «Тополя»), несет восемь блоков, в то время как «Тополь» — один. Правда, мощность боевого блока «Тополя» (550 кт) выше, чем у «Трайдента» (475 кт для заряда W-88). Поскольку плотность энергии в ударной волне убывает пропорционально квадрату расстояния, такое соотношение обеспечивает «Тополю» выигрыш 8 % в дальности компенсации промаха по цели равной стойкости. Однако зарядам W-88 требуется компенсировать куда меньшие промахи (КВО каждого из блоков «Трайдента» — 90 м, в то время как блока «Тополя» — 400 м) и это придает ракете D5 способность поражать намного лучше защищенные цели.
